Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

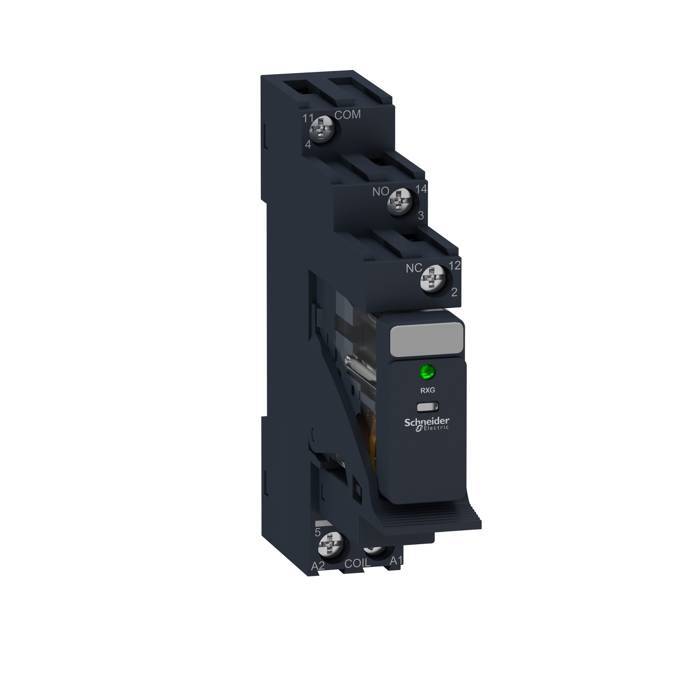

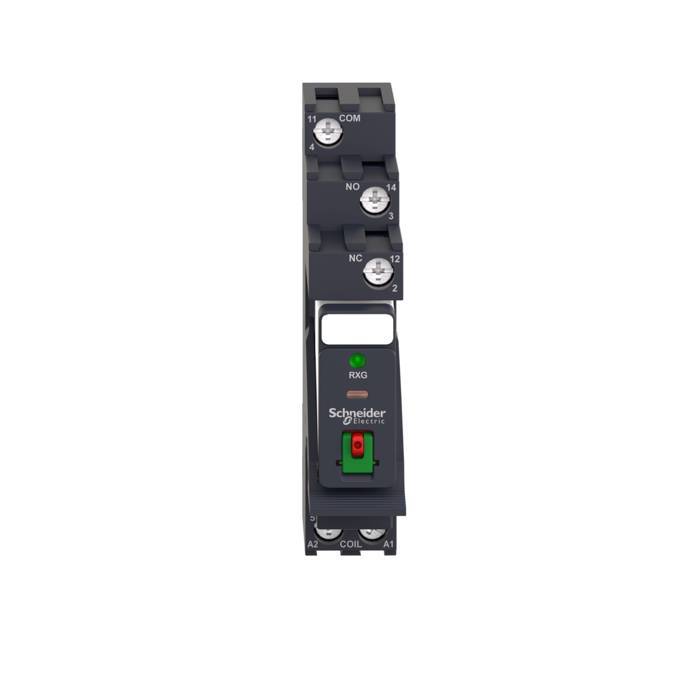

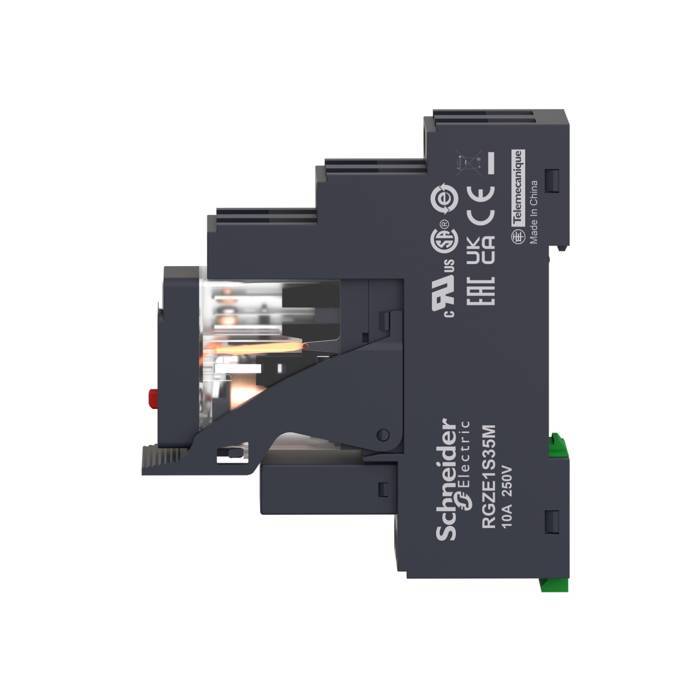

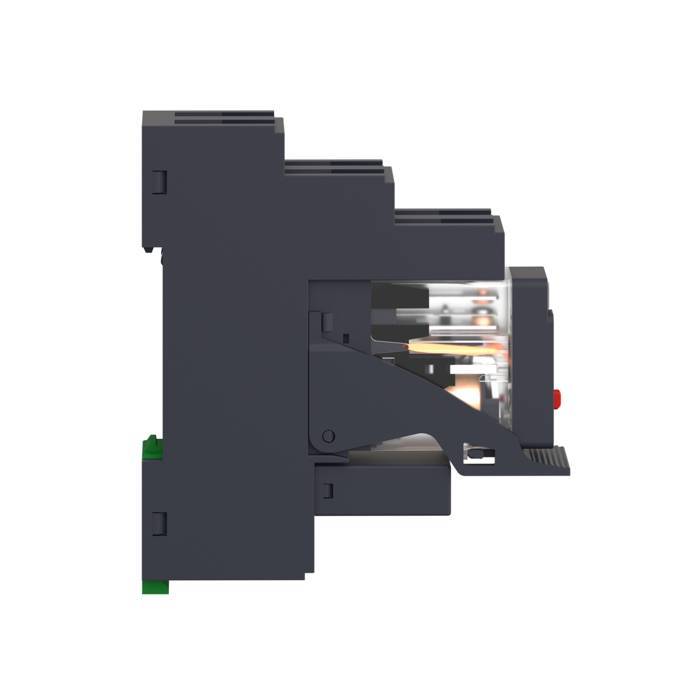

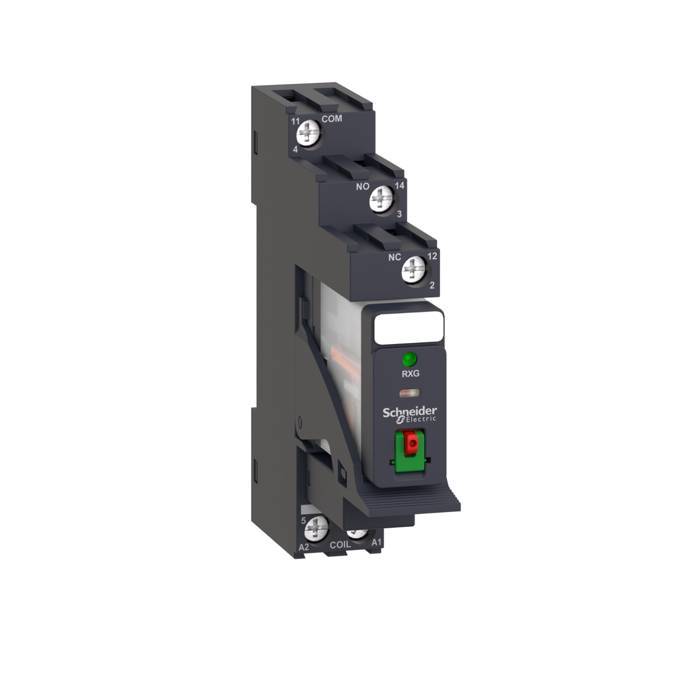

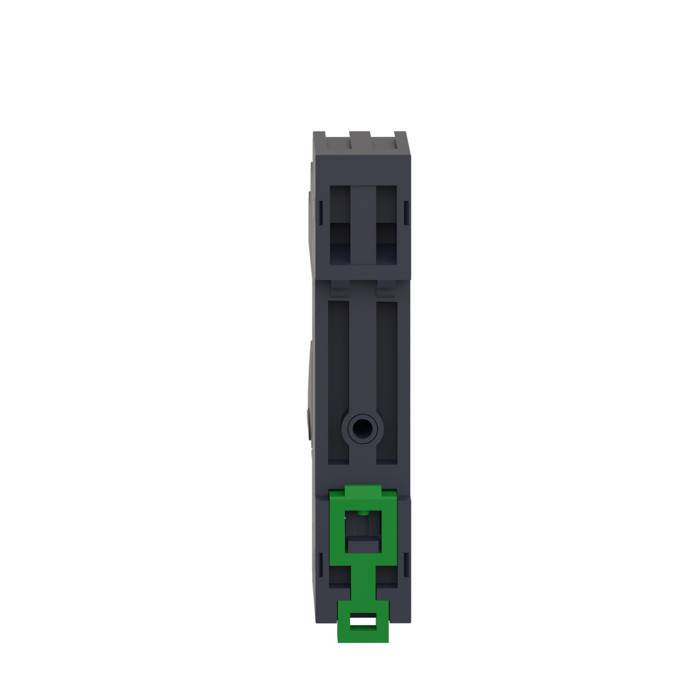

Harmony RXG - relais embroc monté sur embase - test + DEL - 1OF 10A - 24VAC

relais + embase 1OF 10A 24VAC

Code article : SCHRXG12B7PV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	54,4440 € / U


	Prix unitaire net HT
	28,9425 € / U
	soit :
	34,7310 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562816
Réf. fabricant : RXG12B7PV

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable monté sur embase -
visu mécanique - avec bouton test - avec DEL - 1OF - 10A-
24VAC - raccordement bornier à vis

Ip :	IP20

Poids :	0,058ákg

Type :	Pre-assembled plug-in relay with socket

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Tenue diélectrique :	1000áV CA entre contacts avec microcoupure isolation: 1300áV entre les bornes et la base a

(uimp) tension assignée de tenue aux chocs :	6ákV 1,2/50 µs entre bobine et contact1,2ákV 1,2/50 µs entre contacts2,5ákV 1,2/50 µs entr

(ie) courant assigné d'emploi :	10áA à 30 V (DC) se conformer à UL10áA à 30 V (DC) se conformer à CEI10áA à 250 V (AC) se

Tenue aux vibrations :	3 gn, amplitude = +/-1,5 mm (f = 10à150áHz)en marche5 gn, amplitude = +/-1,5 mm (f = 10à15

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Normes :	CEI 61810-1CSA C22.2 No 14UL 508IEC 61984

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Durée de vie électrique :	100000ácycle résistive charge

Type de commande :	Bouton de test verrouillable

(ui) tension d'isolement :	250áV se conformer à CEI

Capacité de commutation minimum :	500 MW à 100ámA, 5áV CC

Consommation moyenne en w :	0,70áVA CA 50...60 Hz

Nom de gamme :	Relais d'interface

Pouvoir de commutation maximum :	2500 VA CA300 W CC

Résistance d'isolement :	1000 M? à 500áV CC

Coil resistance :	260áOhm +/- 10 %

Position de montage :	Toutes positions

Tension circuit de commande :	24 V CA 50/60 Hz

Certifications du produit :	EACCSAULCEDNV-GL

Valeur du couple :	0,8áN.m0,79áN.m

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,3 Uc CA

Couleur du capot :	Transparent

Température ambiante de stockage :	-40à85á°C

Température de l'air ambiant en fonctionnement :	-40à70á°C

Maximum contact resistance :	100ámOhm

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	ClasseáF

Poids de l'emballage 3 :	1,931ákg

Humidité relative :	10à85á%

Hauteur de l'emballage 1 :	7,96ácm

Largeur de l'emballage 1 :	1,56ácm

Garantie :	18 mois

Longueur de l'emballage 1 :	7,2ácm

Description des contacts :	1áF/O

Tension de coupure maximale :	250áV

Temps de fonctionnement :	20 ms

Release time :	20áms

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	17ácm

Longueur de l'emballage 3 :	27ácm

Etat led :	Avec

(ithe) courant thermique d'emploi sous enveloppe :	10áA

Courant de charge :	10áA

Coefficient d'utilisation :	20 %

Catégorie de protection :	RT I

Largeur de l'emballage 3 :	9ácm

Nom de l'appareil :	RXG

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	180

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	180

Nb produits dans l'emballage 3 :	30

Qc boite :	30

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony rxg relais embroc monté embase test del vac rxg12b7pv 3606489562816 schrxg12b7pv
