Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

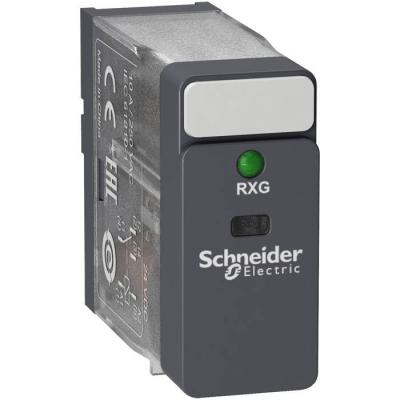

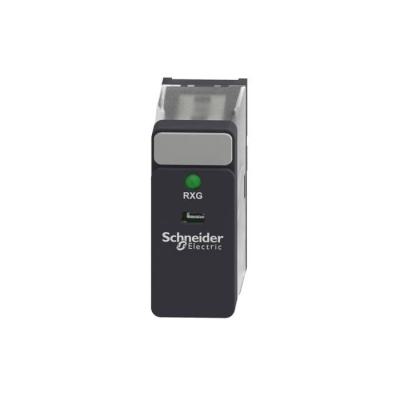

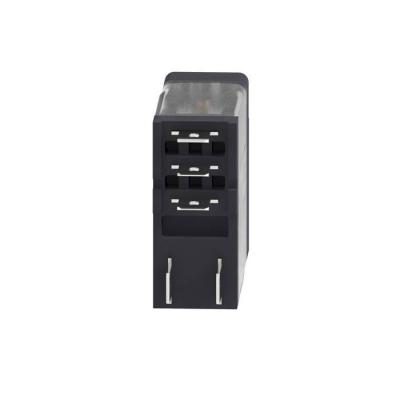

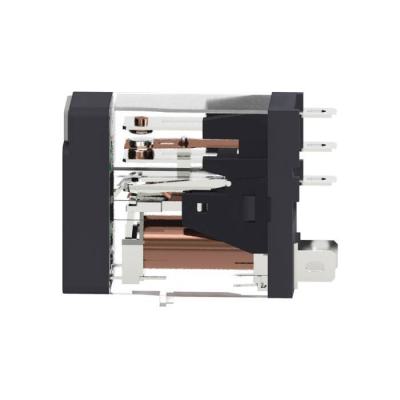

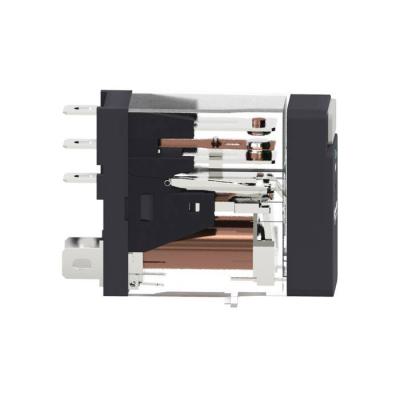

Harmony Relay RXG - relais interface - embrochab - DEL - 1OF - 10A - 24VDC

relais RXG 1OF 10A 24VDC

Code article : SCHRXG13BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	17,9160 € / U


	Prix unitaire net HT
	9,5242 € / U
	soit :
	11,4290 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480688843
Réf. fabricant : RXG13BD

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable - visu mécanique -
sans bouton test - avec DEL - 1OF - 10A - 24VDC

Ip :	IP40

Poids :	0,02 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	10 A à 30 V (DC) se conformer à UL10 A à 30 V (DC) se conformer à CEI10 A à 250 V (AC) se

Tenue aux vibrations :	3 gn, amplitude = +/-0,75 mm (f = 10 150 Hz)en marche5 gn, amplitude = +/-0,75 mm (f = 10

Tenue diélectrique :	1000 V CA entre contacts avec microcoupure5000 V CA entre bobine et contact avec isolement

Durée de vie électrique :	100000 cycle pour "F" résistive charge à 55 °C100000 cycle pour "O" résistive charge à 55

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Profil environnemental :	Profil environnemental du Produit

Normes :	CSA C22.2 No 14CEI 61810-1UL 508

Gamme de produits :	Relais électromécanique Harmony

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Finition du raccordement électrique :	raccordement par fiche plate

Capacité de commutation minimum :	500 MW à 100 mA, 5 V CC

Statut environnemental de l'offre :	Produit Green Premium

Nom de gamme :	Relais d'interface

Résistance d'isolement :	1000 M? à 500 V CC

Coil resistance :	1100 Ohm +/- 10 %

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	10 A à -40 55 °C

Position de montage :	Toutes positions

Tension de coupure maximale :	250 V CA30 V CC

Courant de charge :	10 A à 250 V CA

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

(uimp) tension assignée de tenue aux chocs :	6 kV 1,2/50 µs

Type de contact de commutation :	contact simple

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Certifications du produit :	CEULCSAEAC

Comportement de commutation de l'entrainement :	monostable

Température ambiante de stockage :	-40 85 °C

Température de l'air ambiant en fonctionnement :	-40 70 °C

Maximum contact resistance :	100 mOhm

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	Classe F

Couleur du capot :	Standard

Longueur de l'emballage 1 :	34,52 mm

Entrainement, polarité :	polarisé

Pouvoir de commutation maximum :	2500 VA

(uc) tension circuit de commande :	24 V CC

Valeur du couple :	0,8 N.m

Humidité relative :	10 85 %

Hauteur de l'emballage 1 :	28,9 mm

Largeur de l'emballage 1 :	12,7 mm

Poids de l'emballage 3 :	4,63 kg

Garantie :	18 mois

Indication de tension :	Repère

Hauteur de l'emballage 2 :	3,5 cm

Largeur de l'emballage 2 :	8,2 cm

Description des contacts :	1 F/O

Temps de fonctionnement :	20 ms

Release time :	20 ms

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Etat led :	Avec

Coefficient d'utilisation :	20 %

Catégorie de protection :	RT I

Longueur de l'emballage 2 :	9 cm

Courant nominal (a) :	10,0

Largeur (mm) :	13,0

Hauteur (mm) :	34,5

Profondeur (mm) :	28,8

Tension d'alimentation de courant nominal us cc (v) :	24,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXG

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	200

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc carton :	200

Nb produits dans l'emballage 2 :	10

Type de tension d'actionnement :	DC

Qc boite :	10

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXG13BD Zelio Relay RXG relais embrochable 1 OF 10A LED 24VDC harmony interface embrochab del vdc 3606480688843 schrxg13bd
