Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

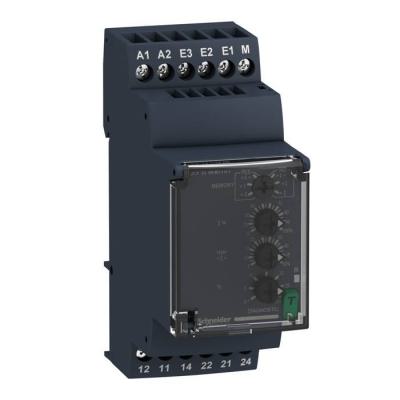

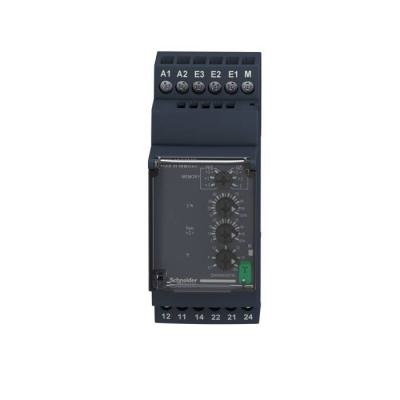

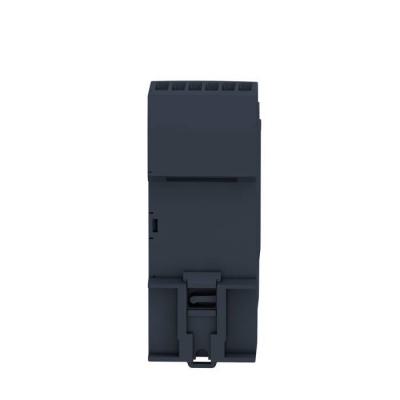

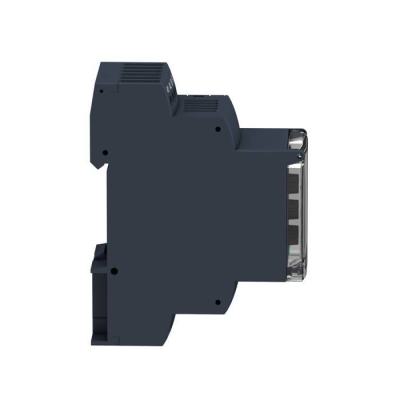

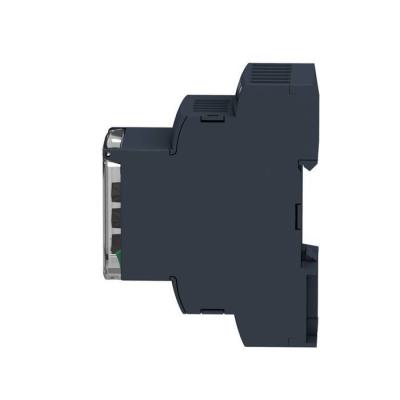

Harmony RM35 - relais sur/sous-intensité - 1,5 à 15A - 2OF - 24V-240Vca/cc

CURRENT CONTROL RELAY RM3

Code article : SCHRM35JA32MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	462,0840 € / U


	Prix unitaire net HT
	245,6450 € / U
	soit :
	294,7740 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792304
Réf. fabricant : RM35JA32MR

Informations complémentaires :
Harmony RM35 - relais de contrôle courant -
sur/sous-intensité - 1,5 à 15A - 2OF - 24V-240Vca/cc -
largeur : 35mm - IP20, IP30, IP50 - 2000 VA - temporisation
: réglable 0,1à30 s, +/-10 % de la valeur pleine échelle,
dépassement du seuil

Ip :	IP20 se conformer à CEI 60529 (bornes)IP50 se conformer à CEI 60529 (face avant)IP30 se co

Poids :	4,647ákg

Type :	Relais de contrôle de courant

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 10à58,1áHz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10à58,

Tenue aux chocs mécaniques :	15 gn (durée = 11áms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Dérive du seuil de commutation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Dérive de la temporisation :	<= 0,05 % par degré centigrade en fonction de la température de l'air ambiant admissible<=

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Hystérésis :	5à50á% réglable de réglage du seuil pour détection de surintensité ou sous-intensité3á% fi

Plage de mesure :	0,15 à 1,5 A bornes E1-M0,5 à 5 A bornes E2-M1,5 à 15 A bornes E3-M150 mA...15 A courant C

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Paramètres surveillés par le relais :	Surintensité ou sous-intensité en mode fenêtreDétection de surintensité ou sous-intensité

Type de temporisation :	Réglable 0,1à30 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

Résistance entre bornes :	0,005áOhm à bornes E3-M0,015áOhm à bornes E2-M0,05áOhm à bornes E1-M

Catégorie de surtension :	III se conformer à CEI 60664-1III se conformer à UL 508

Cycle de mesure maximal :	100áms cycle de mesure en tant que valeur eff réelle

Degré de pollution :	3 se conformer à CEI 60664-13 se conformer à UL 508

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5ákV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	93à97á% à 25à55á°C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Temps de réponse :	<= 500 ms (lors du dépassement du seuil)

Température de fonctionnement :	-20à50á°C à 60 Hz-20à60á°C à 50 Hz CA/CC

Précision de réglage du seuil de commutation :	+/- 10 + de la valeur pleine échelle

Couple de serrage :	0,6à1áN.m se conformer à CEI 60947-1

Données de fiabilité de la sécurité :	MTTFd = 296,8 annéesB10d = 270000

Profil environnemental :	Profil environnemental du Produit

(us) tension d'alimentation :	24à240 V CA/CC 50/60 Hz +/- 10 %

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de relais :	Relais de contrôle de courant

Isolement :	Entre alimentation et mesure

Gamme de produits :	Relais de contrôle Harmony

Résistance interne en entrée :	0,015áOhm0,005áOhm0,05áOhm

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500áms à tension maximum

Statut environnemental de l'offre :	Produit Green Premium

Certifications du produit :	CEGLCCCEACRCMULCSA

Régulation reach :	Déclaration REACh

Limites de la tension d'alimentation :	20,4à264áV CA/CC

Operating limits :	- 15 % + 10 % Un

Position de montage :	Toutes positions

Courant commuté minimum :	10ámA à 5 V CC

Endurance mécanique :	10000000ácycle

Normes :	EN/CEI 60255-1

Endurance électrique :	100000ácycle

Matière des contacts :	Sans cadmium

Réglage du seuil :	10...100 %

Puissance consommée en va :	3,5áVA CA

Température ambiante de stockage :	-40à70á°C

Tension de coupure maximale :	250áV CA

Puissance consommée maximale en w :	1,5áW CC

Poids de l'emballage 3 :	79,14ákg

Capacité de commutation en va :	2000áVA

Description des contacts :	2 "O/F"

Garantie :	18 mois

Nom du relais :	RM35JA

Courant commuté maximum :	8áA CA

Contacts de sortie :	2 "OF"

Hauteur de l'emballage 1 :	7,8ácm

Largeur de l'emballage 1 :	4,5ácm

Longueur de l'emballage 1 :	9,5ácm

Temporisation à la mise sous tension :	0,3ás

Largeur :	35ámm

Immunité aux micro coupures :	50áms

Caractéristique d'environnement :	3K3 C

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	50ácm

Largeur de l'emballage 3 :	80ácm

Longueur de l'emballage 3 :	60ácm

Réglage exact du temps de retard :	10áP

Courant de sortie nominal :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	528

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nb produits dans l'emballage 2 :	32

Qc carton :	32

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM35JA32MR Zelio Control RM35 relais sur/sous-intensite 1,5 a 15A 2OF 24V-240Vca/cc harmony intensité vca 3606480792304 schrm35ja32mr
