Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

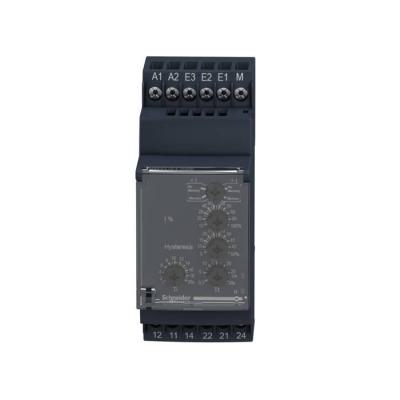

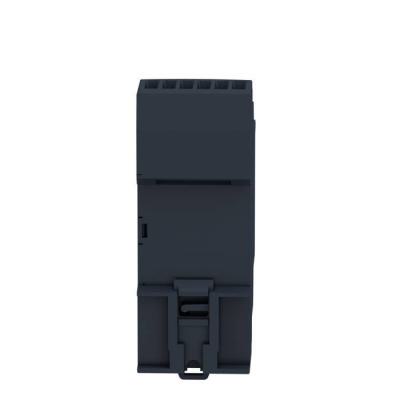

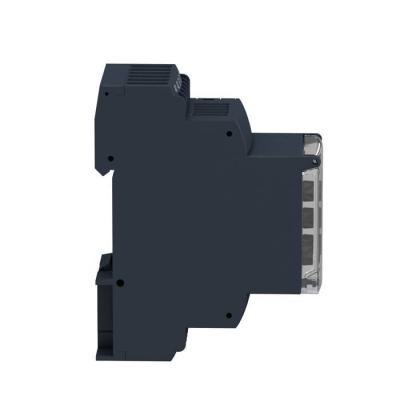

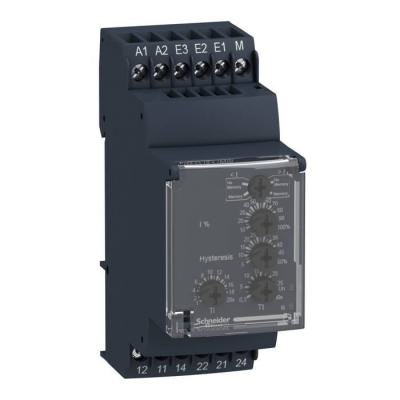

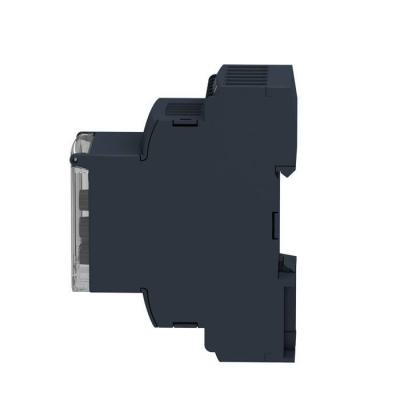

Harmony RM35-J - relais de contrôle de courant - plage 2..20mA

REL.SUR OU SOUS INTENSITE 2..5

Code article : SCHRM35JA31MW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	357,6360 € / U


	Prix unitaire net HT
	190,1202 € / U
	soit :
	228,1442 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119405218
Réf. fabricant : RM35JA31MW

Informations complémentaires :
Harmony RM35-J - relais de contrôle de courant - plage
2..20mA - 1250VA - largeur : 35mm - IP20 (bornes), IP30
(gaine) - temporisation : réglable

Ip :	IP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)

Poids :	7,244 kg

Type :	Relais de controle de courant

Résistance d'isolement :	> 500 M? à 500 V CC entre alimentation et sortie relais se conformer à CEI 60255-5> 500 M?

Mode de raccordement :	Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,

Compatibilité électromagnétique :	Norme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur

Catégorie d'emploi :	AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I

Time delay :	Réglable 1 20 s, 0 + 10 % sur excitation TiRéglable 0,3 30 s, 0 + 10 % lors du dépassement

Tenue aux vibrations :	0,35 mm (f= 5 57,6 Hz) se conformer à CEI 60068-2-61 gn (f= 57,6 150 Hz) se conformer à CE

Erreur de mesure :	0,05 %/°C avec variation de température1 par volt sur la gamme entière avec variation de t

Onde de choc non-dissipative :	4 kV se conformer à CEI 60255-54 kV se conformer à CEI 60664-14 kV se conformer à CEI 6100

Tension d'essai diélectrique :	2 kV CA 50 Hz, 1 mn se conformer à CEI 60255-52 kV CA 50 Hz, 1 mn se conformer à CEI 60664

Paramètres surveillés par le relais :	Surintensité ou sous-intensité en mode fenêtreDétection de surintensité ou sous-intensité

Plage de mesure :	10...100 mA bornes E2-M2...20 mA bornes E1-M2...500 mA courant50...500 mA bornes E3-M

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

Résistance entre bornes :	1 Ohm à bornes E2-M5 Ohm à bornes E1-M0,2 Ohm à bornes E3-M

Signalisation locale :	pourpuissance ON LED (vert) pourrelais allumé LED (jaune)

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Cycle de mesure maximal :	30 ms cycle de mesure en tant que valeur eff réelle

Tenue aux chocs mécaniques :	15 gn pour 11 ms se conformer à CEI 60255-21-1

Humidité relative :	95 % à 55 °C se conformer à CEI 60068-2-30

Vitesse de commande :	<= 360 opérations/heure pleine charge

Couple de serrage :	0,6 1 N.m se conformer à CEI 60947-1

Précision de mesure :	+/-10 % de la valeur pleine échelle

Position de montage :	Toutes positions sans déclassement

Marquage :	CE : CEM 89/336/EECCE : 73/23/EEC

Données de fiabilité de la sécurité :	MTTFd = 296,8 annéesB10d = 270000

Profil environnemental :	Profil environnemental du Produit

(us) tension d'alimentation :	24 240 V CA/CC 50/60 Hz +/- 10 %

(ui) tension assignée d'isolement :	250 V se conformer à CEI 60664-1

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de relais :	Relais de controle de courant

Degré de pollution :	3 se conformer à CEI 60664-1

Gamme de produits :	Relais de controle Harmony

Hystérésis :	5 50 % de réglage du seuil

Matière du boitier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500 ms temporisation

Statut environnemental de l'offre :	Produit Green Premium

Fréquence circuit de commande :	40...70 Hz +/- 10 %

Certifications du produit :	GLCSAGOSTULC-Tick

Régulation reach :	Déclaration REACh

Limites de la tension d'alimentation :	20,4 264 V CA/CC

Operating voltage tolerance :	- 15 % + 10 % Un

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	30000000 cycle

Normes :	EN/IEC 60255-6

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Finition du raccordement électrique :	borne à vis

Réglage du seuil :	10...100 %

Puissance consommée maximale en va :	3,5 VA CA

Température ambiante de stockage :	-40 70 °C

Température de fonctionnement :	-20 50 °C

Tension de coupure maximale :	250 V CA

Puissance consommée maximale en w :	0,6 W CC

Capacité de commutation en va :	1250 VA

Description des contacts :	2 "O/F"

Garantie :	18 mois

Nom du relais :	RM35JA

Courant commuté maximum :	5 A CA

Contacts de sortie :	2 "OF"

Polarité :	Non CC

Hauteur de l'emballage 1 :	4,5 cm

Largeur de l'emballage 1 :	7,8 cm

Longueur de l'emballage 1 :	9,5 cm

Delay at power up :	0,3 s

Largeur :	35 mm

Immunité aux micro-coupures :	50 ms

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Type de tension d'actionnement :	AC/DC

Largeur (mm) :	35,0

Hauteur (mm) :	90,0

Profondeur (mm) :	72,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0

Délai de temporisation du déclenchement max. admissible (s) :	20,0

Délai de retardement du déclenchement max. admissible (s) :	30,0

Courant de sortie nominal :	5 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Plage de mesure du courant (a) :	0,5

Fenêtre monophasée possible :	Oui

Sous-intensité de courant monophasée possible :	Oui

Surintensité de courant monophasée possible :	Oui

Contient une fonction tension continue-sous-intensité de courant :	Oui

Contient une fonction tension continue-surintensité de courant :	Oui

Fonction fenêtre de courant continu :	Oui

Délai de temporisation du déclenchement min. réglable (s) :	1,0

Délai de retardement du déclenchement min. réglable (s) :	0,3

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	48

Qc carton :	48

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RM35JA31MW 5JA31MW RM35JA31MW Zelio RM35-J relais controle courant plage 2..20mA harmony contrôle 3389119405218 schrm35ja31mw
