Protection & Commande de Puissance » Schneider Electric » Protections Des Circuits De Ctrle

Information(s) non contractuelle(s)

Tesys Gb2-Db - Disjoncteur Pour Circuit De Contrôle - 20A - 2P - 2D

DISJ.CONTR.2P PROT.20A !

Code article : SCHGB2DB22

Disponibilité :

Fin de commercialisation
quantité max disponible : 2 U


	Prix unitaire net HT
	119,9000 € / U
	soit :
	143,8800 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110865547
Réf. fabricant : GB2DB22

Fabriqué en France

Informations complémentaires :
TeSys GB2-DB - disjoncteur pour circuit de contrôle - 20A -
2P - 2d

Ip :	IP20 se conformer à CEI 60529

Poids :	0,115ákg

Section cable rigide (mm²) :	6

Section de raccordement cable souple (mm²) :	4

Type :	Disjoncteur

Mode de raccordement :	Connecteur 1 câble(s) 0,75à6ámm²rigide sans extrémité de câbleConnecteur 2 câble(s) 0,75à4

Pouvoir de coupure :	2ákA Icu à 110 V CA 50/60 Hz se conformer à CEI 60947-21,5ákA Icu à 230/240 V CA 50/60 Hz

(ics) pouvoir assigné de coupure de service en court-circuit :	75á% à 110 V CA 50/60 Hz se conformer à CEI 60947-275á% à 230/240 V CA 50/60 Hz se conform

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Robustesse mécanique :	Chocs: 22áGn pour 20áms se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 110 Hz se confo

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2DC-12 se conformer à CEI 60947-5-1DC-13 se conformer

(ue) tension assignée d'emploi :	415 V CA 50/60 Hz se conformer à CEI 60947-248 V CC

Fréquence réseau :	50/60 Hz se conformer à CEI 60947-2

Tenue au feu :	960á°C se conformer à CEI 60695-2-1

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	4ákV se conformer à CEI 60947-2

Normes :	EN/IEC 60947-1EN/CEI 60947-2

Directive rohs ue :	Conforme Déclaration RoHS UE

Couple de serrage :	1,2áN.m sur connecteur

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Position de montage :	HorizontalVertical

Régulation reach :	Déclaration REACh

Support de montage :	RailPlatine

Type de commande :	Par maneton

Endurance mécanique :	8000ácycle

Durée de vie électrique :	8000ácycle

Nom du produit :	TeSys GB2

Mode d'installation :	Par clips

Température de fonctionnement :	-20à60á°C

Température ambiante de stockage :	-40à80á°C

Application :	Contrôle

Quantité du lot :	Lot de 3

Poids de l'emballage 3 :	4,616ákg

Garantie :	18 mois

Altitude de fonctionnement :	3000 m

Type de réseau :	CA/CC

Courant de déclenchement magnétique :	270áA

Hauteur :	74ámm

Largeur :	30ámm

Profondeur :	70ámm

Longueur de l'emballage 1 :	10ácm

Largeur de l'emballage 2 :	10ácm

Hauteur de l'emballage 3 :	15ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Tension assignée (ue) (v) :	415,0

Tension d'isolement assignée (ui) (v) :	415,0

(in) courant assigné d'emploi :	20áA

Hauteur de l'emballage 1 :	8ácm

Largeur de l'emballage 1 :	8ácm

Hauteur de l'emballage 2 :	8ácm

Longueur de l'emballage 2 :	8ácm

Profondeur d'encastrement (mm) :	78,0

Calibre/courant nominal assigné (in) (a) :	20,0

Fréquence (hz) :	60,0

Indice de protection (ip) :	IP20

Température ambiante en fonctionnement (°c) :	60,0

Nom de l'appareil :	GB2

Puissance dissipée par pôle :	2áW

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	3,0

Degré de pollution :	2,0

Largeur en nombre de modules :	2,0

Nombre de pôles protégés :	2,0

Nombre de pôles (total) :	2,0

Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka) :	1,5

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	1,5

Tension assignée de tenue aux chocs (uimp) (kv) :	4,0

Description des pôles :	2P

Traitement de protection :	TC

Nb produits dans l'emballage 3 :	36

Type de tension :	AC

Qc carton :	36

Qct :	CT

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	3

Qc unité :	1

Qc boite :	3

Mots clés : GB2DB22 DB22 GB2DB22 TeSys GB2-DB disjoncteur circuit controle 20A 2P 2d contrôle 3389110865547 schgb2db22

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

119,9000 € / U HT
143,8800 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHA9F95120 ACTI9 IC60L 1P 20A K DISJONCTE 3606480084669		104,8698 € / U HT 125,8438 € / U TTC

	SCHA9N61652 C60PV-DC 800VDC 20A 2P 3606480504105		191,7124 € / U HT 230,0549 € / U TTC

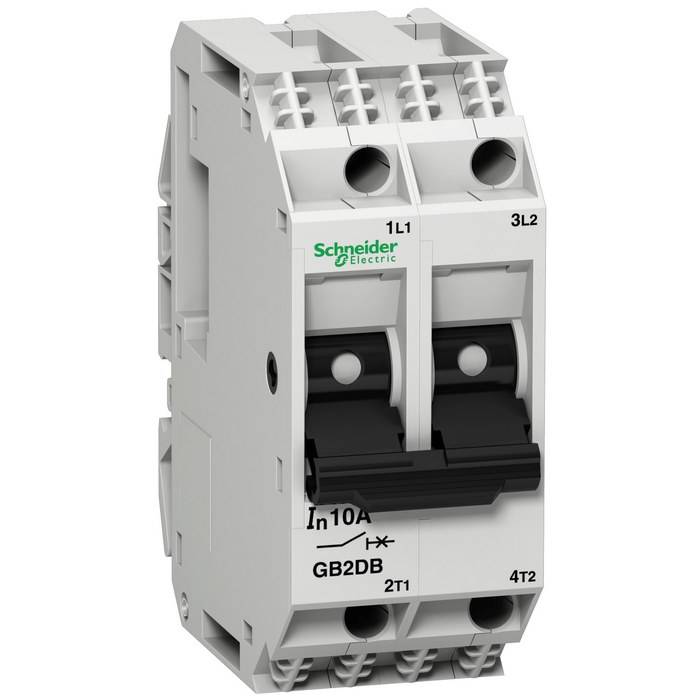

	SCHGB2DB16 DISJ.CONTR.2P PROT.10A 3389110865516		37,3567 € / U HT 44,8280 € / U TTC	U	Ajouter

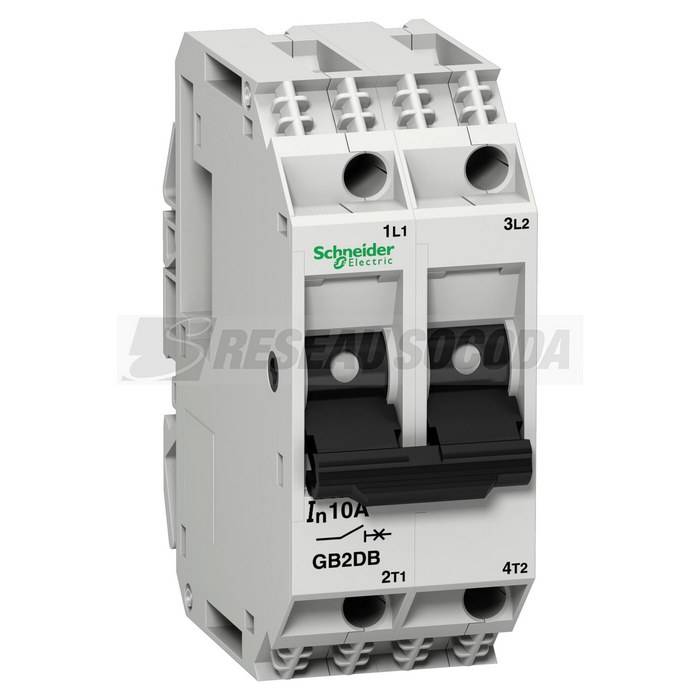

	SCHGB2DB21 DISJ.CONTR.2P PROT.16A 3389110865530		45,0629 € / U HT 54,0755 € / U TTC	U	Ajouter
