Contrôle, Commande, Relayage » Schneider Electric » Protections Des Circuits De Ctrle

Information(s) non contractuelle(s)

TeSys GB2-DB - disjoncteur pour circuit de contrôle - 16A - 2P - 2d

DISJ.CONTR.2P PROT.16A

Code article : SCHGB2DB21

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	84,7680 € / U


	Prix unitaire net HT
	45,0629 € / U
	soit :
	54,0755 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110865530
Réf. fabricant : GB2DB21

Fabriqué en France

Informations complémentaires :
TeSys GB2-CD - disjoncteur pour circuit de contrôle - 16A -
2P - 2d - H74mmxL30mmxP70mm - catégorie d'emploi :
catégorie A, DC-12, DC-13 - courant de déclenchement
magnétique : 220A - IP20

Ip :	IP20 se conformer à CEI 60529

Poids :	0,115 kg

Section cable rigide (mm²) :	0,75 6,0

Section de raccordement cable souple (mm²) :	0,75 4,0

Type :	Disjoncteur

Mode de raccordement :	Connecteur 1 câble(s) 0,756 mm²rigide sans extrémité de câbleConnecteur 2 câble(s) 0,754 m

Pouvoir de coupure :	2 kA Icu à 110 V CA 50/60 Hz se conformer à CEI 60947-21,5 kA Icu à 230/240 V CA 50/60 Hz

(ics) pouvoir assigné de coupure de service en court-circuit :	75 % à 110 V CA 50/60 Hz se conformer à CEI 60947-275 % à 230/240 V CA 50/60 Hz se conform

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Robustesse mécanique :	Chocs: 22 Gn pour 20 ms se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 110 Hz se confo

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2DC-12 se conformer à CEI 60947-5-1DC-13 se conformer

(ue) tension assignée d'emploi :	415 V CA 50/60 Hz se conformer à CEI 60947-248 V CC

Fréquence réseau :	50/60 Hz se conformer à CEI 60947-2

Tenue au feu :	960 °C se conformer à CEI 60695-2-1

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à CEI 60947-2

Normes :	EN/IEC 60947-1EN/CEI 60947-2

Directive rohs ue :	Conforme Déclaration RoHS UE

Couple de serrage :	1,2 N.m sur connecteur

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Position de montage :	HorizontalVertical

Régulation reach :	Déclaration REACh

Support de montage :	PlatineRail

Type de commande :	Par maneton

Endurance mécanique :	8000 cycle

Durée de vie électrique :	8000 cycle

Température ambiante en fonctionnement (°c) :	-20,0 60,0

Nom du produit :	TeSys GB2

Mode d'installation :	Par clips

Température de fonctionnement :	-2060 °C

Température ambiante de stockage :	-4080 °C

Fréquence (hz) :	50,0 60,0

Application :	Contrôle

Quantité du lot :	Lot de 3

Poids de l'emballage 3 :	4,392 kg

Garantie :	18 mois

Altitude de fonctionnement :	3000 m

Largeur de l'emballage 1 :	8,5 cm

Longueur de l'emballage 1 :	9,6 cm

Largeur de l'emballage 2 :	8,5 cm

Longueur de l'emballage 2 :	9,6 cm

Type de réseau :	CA/CC

Courant de déclenchement magnétique :	220 A

Hauteur :	74 mm

Largeur :	30 mm

Profondeur :	70 mm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Tension assignée (ue) (v) :	415,0

Tension d'isolement assignée (ui) (v) :	415,0

(in) courant assigné d'emploi :	16 A

Hauteur de l'emballage 1 :	8 cm

Hauteur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	78,0

Calibre/courant nominal assigné (in) (a) :	16,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	GB2

Puissance dissipée par pôle :	2 W

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	3,0

Degré de pollution :	2,0

Largeur en nombre de modules :	2,0

Nombre de pôles protégés :	2,0

Nombre de pôles (total) :	2,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	1,5

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	1,5

Tension assignée de tenue aux chocs (uimp) (kv) :	4,0

Description des pôles :	2P

Traitement de protection :	TC

Nb produits dans l'emballage 3 :	36

Qc carton :	36

Qct :	CT

Type de tension :	AC

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	3

Qc unité :	1

Qc boite :	3

Mots clés : GB2DB21 DB21 GB2DB21 TeSys GB2-DB disjoncteur circuit controle 16A 2P 2d contrôle 3389110865530 schgb2db21

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

45,0629 € / U HT
54,0755 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHA9N61651 C60PV-DC 800VDC 16A 2P 3606480504099		184,9307 € / U HT 221,9168 € / U TTC

	SCHAK5PC12 PDC BI 16A FIL LG 200MM 3389110576801		13,0157 € / U HT 15,6188 € / U TTC

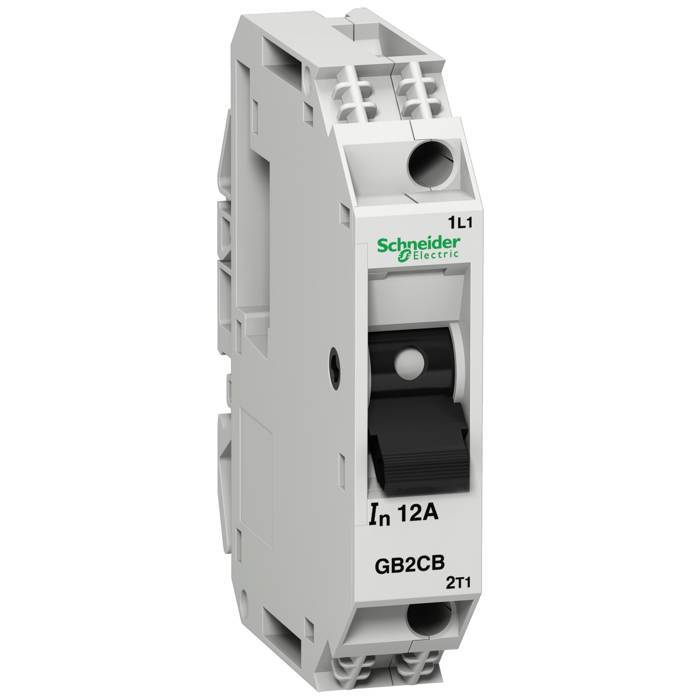

	SCHGB2CB21 DISJONCT.CONTR.1P-16A 3389110864250		34,8752 € / U HT 41,8502 € / U TTC	U	Ajouter

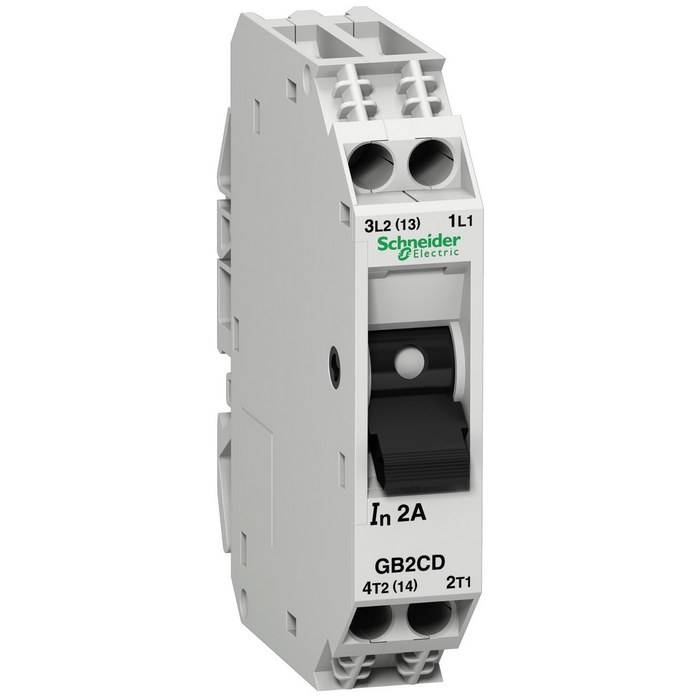

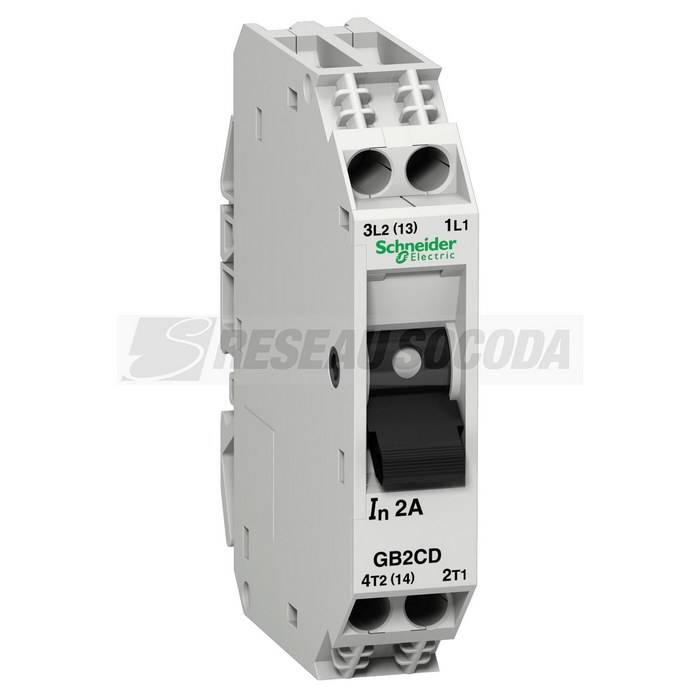

	SCHGB2CD21 DISJ.CONTROLE 1P N 16A 3389110864274		34,2245 € / U HT 41,0694 € / U TTC
