Contrôle, Commande, Relayage » Schneider Electric » Protections Des Circuits De Ctrle

Information(s) non contractuelle(s)

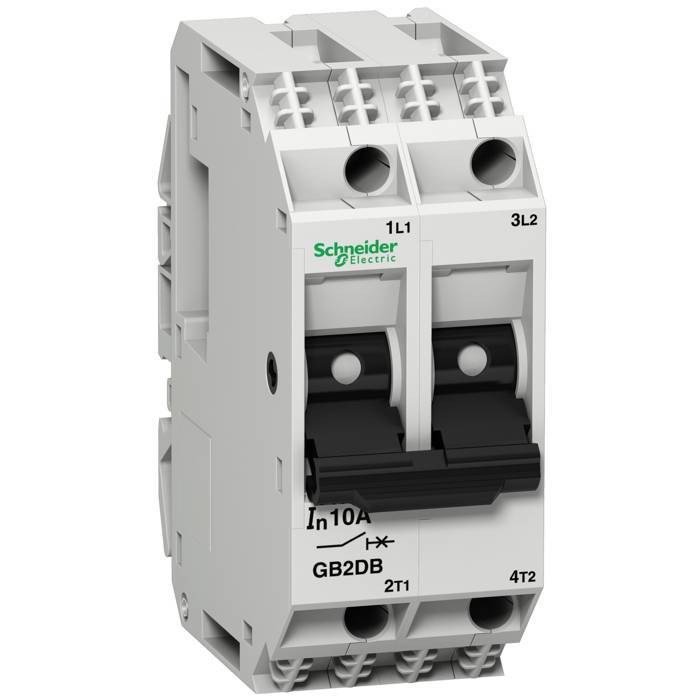

TeSys GB2-DB - disjoncteur pour circuit de contrôle - 6A - 2P - 2d

DISJ.CONTR.2P PROT.6A

Code article : SCHGB2DB12

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	68,2560 € / U


	Prix unitaire net HT
	36,2850 € / U
	soit :
	43,5420 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110865493
Réf. fabricant : GB2DB12

Fabriqué en France

Informations complémentaires :
TeSys GB2-CD - disjoncteur pour circuit de contrôle - 6A -
2P - 2d - H74mmxL30mmxP70mm - catégorie d'emploi :
catégorie A, DC-12, DC-13 - courant de déclenchement
magnétique : 83A - IP20

Gamme :	TeSys

Nom du produit :	TeSys GB2

Nom de l'appareil :	GB2

Type de produit ou équipement :	Disjoncteur

Application :	Contrôle

Description des pôles :	2P

Type de réseau :	CA/CC

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2DC-12 se conformer à CEI 60947-5-1DC-13 se conformer

Fréquence réseau :	50/60 Hz se conformer à CEI 60947-2

Pouvoir de coupure :	3 kA Icu à 110 V CA 50/60 Hz se conformer à CEI 60947-21,5 kA Icu à 230/240 V CA 50/60 Hz

(ics) pouvoir assigné de coupure de service en court-circuit :	75 % à 110 V CA 50/60 Hz se conformer à CEI 60947-275 % à 230/240 V CA 50/60 Hz se conform

Type de déclencheur :	Thermique-magnétique

Courant de déclenchement magnétique :	83 A

Mode d'installation :	Par clips

Support de montage :	RailPlatine

Position de montage :	HorizontalVertical

Type de commande :	Par maneton

(in) courant assigné d'emploi :	6:00 AM

(ue) tension assignée d'emploi :	415 V CA 50/60 Hz se conformer à CEI 60947-248 V CC

(uimp) tension assignée de tenue aux chocs :	4 kV se conformer à CEI 60947-2

Puissance dissipée par pôle :	2 W

Endurance mécanique :	8000 cycle

Durée de vie électrique :	8000 cycle

Mode de raccordement :	Connecteur 1 câble(s) 0,75?6 mmyrigide sans extrémité de câbleConnecteur 2 câble(s) 0,75?4

Couple de serrage :	1,2 N.m sur connecteur

Robustesse mécanique :	Chocs: 22 Gn pour 20 ms se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 110 Hz se confo

Quantité du lot :	Lot de 3

Pas de 9 mm :	4

Hauteur :	74 mm

Largeur :	30 mm

Profondeur :	70 mm

Poids :	0,115 kg

Normes :	EN/IEC 60947-1EN/CEI 60947-2

Traitement de protection :	TC

Degré de protection ip :	IP20 se conformer à CEI 60529

Température de fonctionnement :	-20?60 oC

Température ambiante de stockage :	-40?80 oC

Tenue au feu :	960 oC se conformer à CEI 60695-2-1

Altitude de fonctionnement :	3000 m

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	111 g

Hauteur de l'emballage 1 :	8,1 cm

Largeur de l'emballage 1 :	8,5 cm

Longueur de l'emballage 1 :	9,6 cm

Type d'emballage 2 :	BB1

Nb produits dans l'emballage 2 :	3

Poids de l'emballage 2 :	335 g

Hauteur de l'emballage 2 :	8,1 cm

Largeur de l'emballage 2 :	8,5 cm

Longueur de l'emballage 2 :	9,6 cm

Type d'emballage 3 :	S02

Nb produits dans l'emballage 3 :	36

Poids de l'emballage 3 :	4,413 kg

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Profil environnemental :	Profil environnemental du Produit

Garantie :	18 mois

Type de tension :	AC

Profondeur d'encastrement (mm) :	78,0

Calibre/courant nominal assigné (in) (a) :	6,0

Tension assignée (ue) (v) :	415,0

Fréquence (hz) :	50,0

Tension d'isolement assignée (ui) (v) :	415,0

Classe de limitation d'énergie (iyt) :	3,0

Catégorie de surtension :	3,0

Degré de pollution :	2,0

Largeur en nombre de modules :	2,0

Indice de protection (ip) :	IP20

Nombre de pôles protégés :	2,0

Section de raccordement cable rigide (mmy) :	0,75

Section de raccordement cable souple (mmy) :	0,75

Température ambiante en fonctionnement (oc) :	-20,0

Nombre de pôles (total) :	2,0

Pouvoir de coupure assigné selon iec 60947-2 à 230€v (icu) (ka) :	1,5

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	1,5

Tension assignée de tenue aux chocs (uimp) (kv) :	4,0

Qc unité :	1

Qct :	CT

Qc boite :	3

Qc carton :	36

Mots clés : GB2DB12 DB12 GB2DB12 TeSys GB2-DB disjoncteur circuit controle 6A 2P 2d contrôle 3389110865493 schgb2db12
