Protection Equipements & Personnes » Schneider Electric » Vigilhom Controle D'Isolement

Information(s) non contractuelle(s)

Vigilohm - contrôleur permanent d'isolement - grand réseau

Contrôleur isolement g réseau

Code article : SCHIMD-IM400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	9 681,9480 € / U


	Prix unitaire net HT
	3 864,2752 € / U
	soit :
	4 637,1302 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480573347
Réf. fabricant : IMD-IM400

Informations complémentaires :
Vigilohm - contrôleur permanent d'isolement - grand réseau
- H123mmxL159mmxP90mm - plage de réglage de temporisation :
0...120 min pour circuit de signalisation - temps de
réponse : <= 4 s - thermoplastique

Gamme :	Vigilohm

Nom de l'appareil :	IM400

Type de produit ou équipement :	Dispositif de contrôle d'isolement

Application :	Application marineApplication environnement standard

Electrical circuit type :	Réseau grandement ou très perturbé

Schéma de liaison à la terre :	IT

Langue utilisateur :	ItalienFrançaisAllemandChinoisPortugaisRusseEspagnolAnglais

Tension du réseau :	0?480 V - CA à 45?440 Hz (appareil connecté à la phase) 0?830 V - CA à 45?440 Hz (appareil

Type de mesure :	Résistance isolation du réseau - plage de mesure: 10 Ohm?10 MOhmCapacité de fuite à la ter

Signalisation locale :	Vert voyant lumineux: résistance d'isolement satisfaisanteBlanc voyant lumineux: inférieur

Réglage du seuil :	Pré-alarme: 1 kOhm?1 MOhmAlarme: 40 Ohm...500 kOhm

Plage de réglage de temporisation :	0...120 min pour circuit de signalisation

Temps de réponse :	<= 4 s

Auxiliary supply voltage :	100 à 440 V CA 50/60 Hz +/- 15 %100 à 440 V CA 400 Hz +/- 15 %100 à 440 V CC +/- 15 %

Puissance consommée en va :	25 VA

Tension de mesure :	120 V15 V33 V

Courant de mesure :	0?3 mA0?825 æA0?375 æA

Internal impedance :	40 kOhm - CA à 0.1?440 Hz40 kOhm - CC

Test de fonctionnement :	ManuelAuto-test

Output contact :	2 "OF" standard ou sans défaillance

Breaking capacity :	250 V - CA à 6 A48 V - CC à 1 A

Fonction d'entrée :	Inhibition d'injection: 24 V CA 5 mA

Protocole de communication :	Modbus

Port de communication :	RS485

Type d'afficheur :	Affichage numérique

Mode d'installation :	Suspendu

Support de montage :	Panneau

Position de montage :	Horizontal

Mode de raccordement :	Bornier débrochable à vis0,2?2,5 mmy

Matière :	Thermoplastique

Catégorie de surtension :	III

Poids :	0,75 kg

Dimensions de la découpe :	112 x 148 mm

Hauteur :	123 mm

Largeur :	159 mm

Profondeur :	90 mm

Tenue diélectrique :	4000 V - CA5500 V - CC

Degré de protection ip :	Boîtier: IP20Face avant: IP54

Caractéristique d'environnement :	Exposition à la chaleur humide hors fonctionnement se conformer à CEI 60068-2-30Exposition

Altitude de fonctionnement :	<= 3000 m

Degré de pollution :	2

Humidité relative :	0?90 %

Type d'installation :	Intérieure

Normes :	CEI 60364-4-41CEI 61010-1IEC 61557-8CSA C22.2 No 14-05CEI 60364-5-51UL 508

Certifications du produit :	DNVRMRSCEABSEACCSAcULusUL

Température de l'air ambiant en fonctionnement :	-25?55 oC

Température ambiante de stockage :	-40?70 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	950 g

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	17,5 cm

Longueur de l'emballage 1 :	21,2 cm

Type d'emballage 2 :	P06

Nb produits dans l'emballage 2 :	32

Poids de l'emballage 2 :	40,7 kg

Hauteur de l'emballage 2 :	750 cm

Largeur de l'emballage 2 :	80 cm

Longueur de l'emballage 2 :	60 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Largeur (mm) :	159,0

Fonction :	pour réseaux mixtes

Hauteur (mm) :	123,0

Profondeur (mm) :	90,0

Fréquence assignée (hz) :	45,0

Avec pinces amovibles :	Oui

Capacité de lignes (æf) :	500,0

Affichage de la valeur d'isolation :	Oui

Mémorisation possible des défaillances :	Oui

Finition du raccordement électrique :	borne à vis

Tension assignée (ue) (v) :	1000,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	440,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	440,0

Tension d'alimentation de courant nominal us cc (v) :	440,0

Valeur de fonctionnement impédance 1 (kohm) :	1,0

Valeur de fonctionnement impédance 2 (kohm) :	500,0

Type de tension d'actionnement :	AC

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc unité :	1

Qct :	PF

Qc carton :	4

Mots clés : IMD-IM400 -IM400 IMD-IM400 Vigilohm controleur permanent d'isolement grand reseau contrôleur isolement réseau imdim400 3606480573347 schimd-im400

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 864,2752 € / U HT
4 637,1302 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

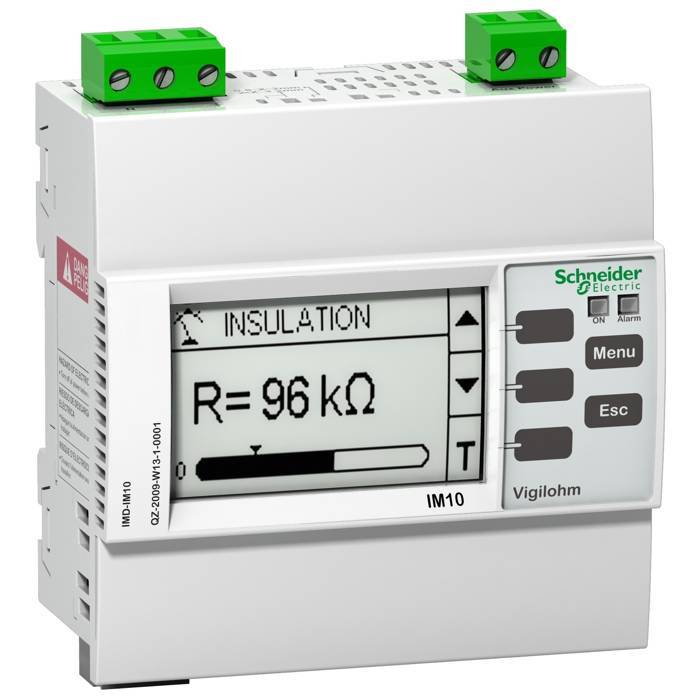

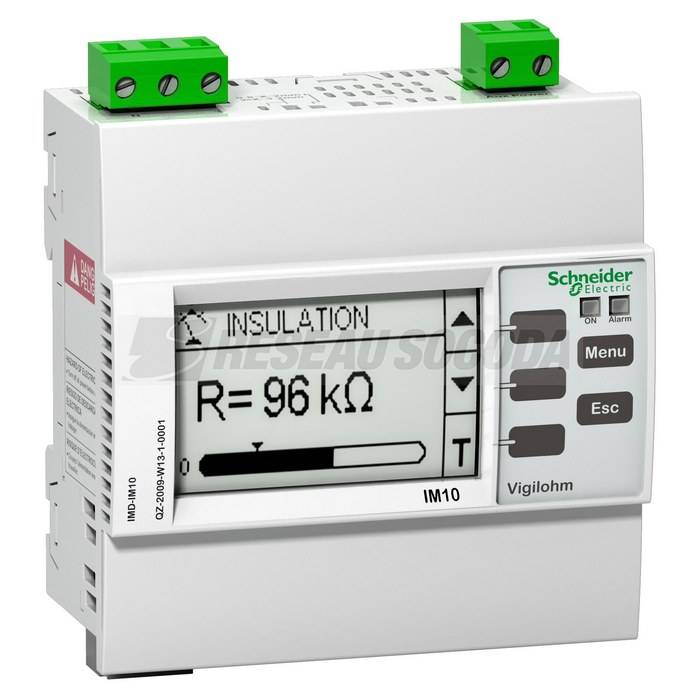

	SCHIMD-IM10 Contrôleur isolement réseau 3606480321672		2 533,5908 € / U HT 3 040,3090 € / U TTC

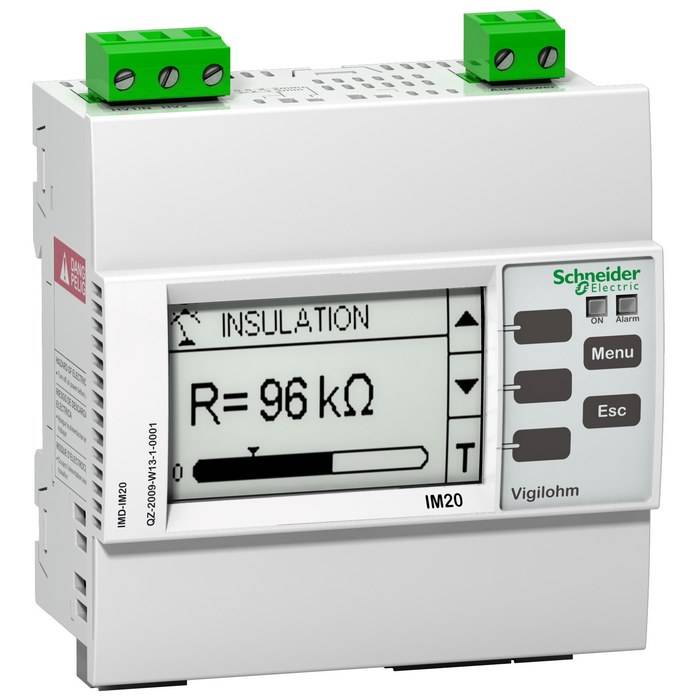

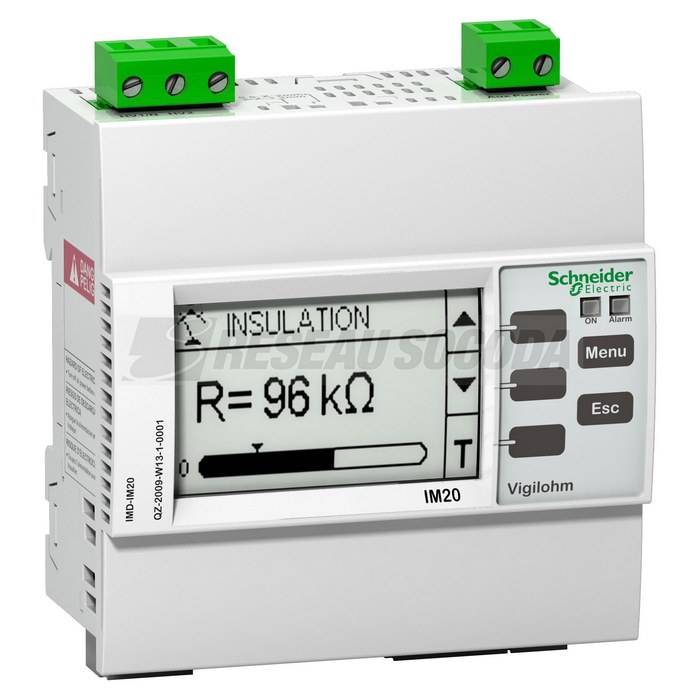

	SCHIMD-IM20 Contrôleur isolement communiq 3606480321689		2 838,7369 € / U HT 3 406,4843 € / U TTC

	SCHIMD-IM400C Contrôleur isolement réseau v 3606480726217		4 546,1697 € / U HT 5 455,4036 € / U TTC

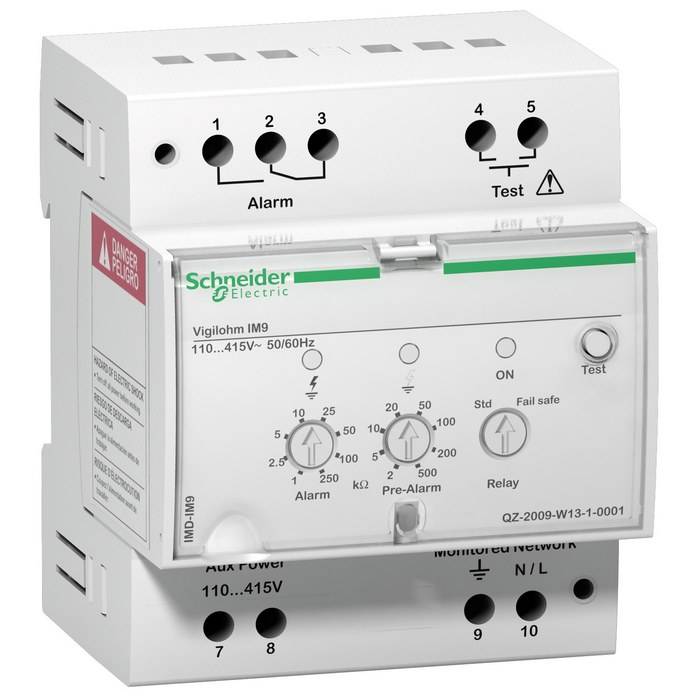

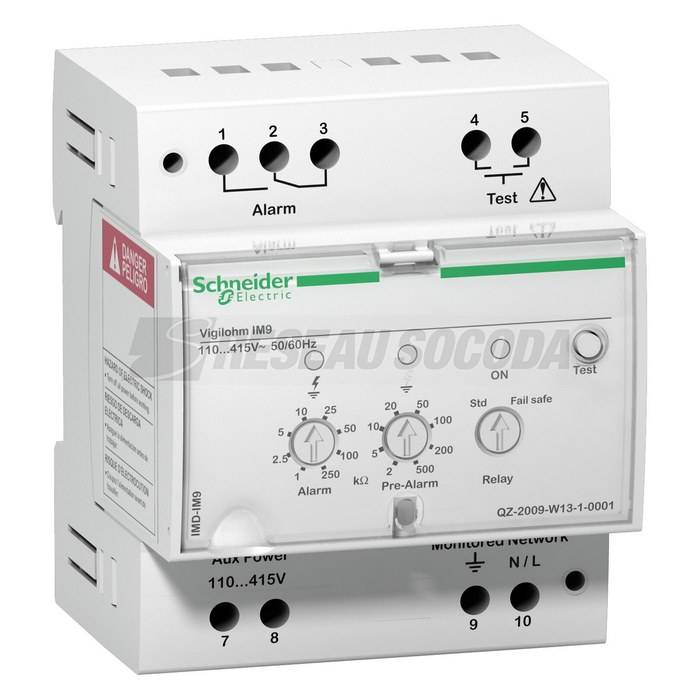

	SCHIMD-IM9 Contrôleur isolement p réseau 3606480321658		919,2698 € / U HT 1 103,1238 € / U TTC

	SCHTPSISO70 TA1600 SEPARATEUR DE PHASE 3606487141051		51,1514 € / U HT 61,3817 € / U TTC
