Protection Equipements & Personnes » Schneider Electric » Vigilhom Controle D'Isolement

Information(s) non contractuelle(s)

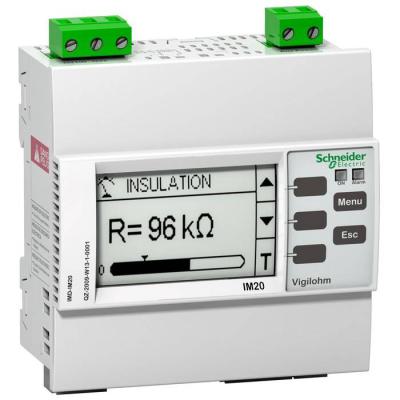

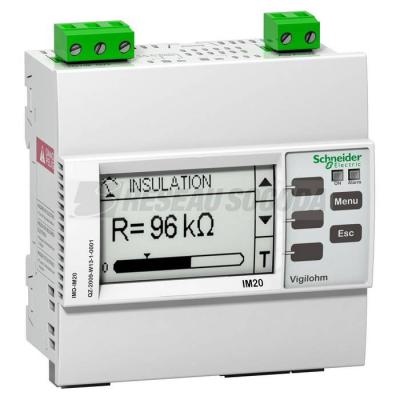

Vigilohm - contrôleur permanent d'isolement - communiquant réseau taille moyenne

Contrôleur isolement communiq

Code article : SCHIMD-IM20

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	7 112,4600 € / U


	Prix unitaire net HT
	2 838,7369 € / U
	soit :
	3 406,4843 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480321689
Réf. fabricant : IMD-IM20

Informations complémentaires :
Vigilohm - contrôleur permanent d'isolement - communiquant
réseau taille moyenne - H110mmxL96mmxP59mm - plage de
réglage de temporisation : 0...5 min pour circuit de
signalisation - temps de réponse : <= 5 s - thermoplastique

Ip :	Face avant: IP52

Poids :	0,25 kg

Type :	Dispositif de contrôle d'isolement

Signalisation locale :	Vert voyant lumineux: résistance d'isolement satisfaisanteBlanc voyant lumineux: inférieur

Caractéristique d'environnement :	Exposition à la chaleur humide hors fonctionnement se conformer à CEI 60068-2-30Exposition

Type de mesure :	Résistance isolation du réseau - plage de mesure: 0,1 kOhm10 MOhmCapacité de fuite à la te

Tension du réseau :	0600 V - CA à 45440 Hz (appareil connecté au neutre) 0480 V - CA à 45440 Hz (appareil conn

Langue utilisateur :	EspagnolAnglaisFrançaisAllemandRusseChinoisPortugaisItalien

Auxiliary supply voltage :	110 à 415 V CA 45440 Hz +/- 15 %125250 V CC +/- 15 %

Application :	Application marineApplication environnement standard

Normes :	CEI 60364-4-41CEI 61010-1IEC 61557-8CEI 61326-2-4

Réglage du seuil :	Prévenir: 1 kOhm1 MOhmErreur: 0,5500 kOhm

Electrical circuit type :	Réseau moyennement ou faiblement perturbé

Plage de réglage de temporisation :	0...5 min pour circuit de signalisation

Fonction d'entrée :	Inhibition d'injection: 24 V CC 5 mA

Mode de raccordement :	Bornier débrochable à vis0,22,5 mm²

Output contact :	1 F/O standard ou sans défaillance

Breaking capacity :	250 V - CA à 6 A1224 V - CC à 6 A

Régulation rohs chine :	Déclaration RoHS pour la Chine

Directive rohs ue :	Conforme Déclaration RoHS UE

Internal impedance :	110 kOhm - CA à 0.1440 Hz

Tenue diélectrique :	4000 V - CA5500 V - CC

Mode d'installation :	EncliquetableSuspendu

Type d'afficheur :	Affichage numérique

Enregistrement de données :	Journaux d'alarme

Régulation reach :	Déclaration REACh

Test de fonctionnement :	ManuelAuto-test

Support de montage :	Rail DINPanneau

Matière :	Thermoplastique

Certifications du produit :	BVDNVCEEACRMRS

Type d'installation :	Intérieure

Altitude de fonctionnement :	<= 3000 m

Température de l'air ambiant en fonctionnement :	-2555 °C

Température ambiante de stockage :	-4070 °C

Courant de mesure :	00,4 mA

Hauteur de l'emballage 1 :	10,5 cm

Largeur de l'emballage 1 :	13,5 cm

Longueur de l'emballage 1 :	16,5 cm

Garantie :	18 mois

Temps de réponse :	<= 5 s

Protocole de communication :	Modbus

Hauteur :	110 mm

Puissance consommée en va :	12 VA

Port de communication :	RS485

Largeur :	96 mm

Profondeur :	59 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	IM20

Tension de mesure :	75 V

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Schéma de liaison à la terre :	IT

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	8

Qc unité :	1

Qc carton :	8

Mots clés : IMD-IM20 -IM20 IMD-IM20 Vigilohm controleur permanent d'isolement communiquant reseau taille moyenne contrôleur isolement réseau imdim20 3606480321689 schimd-im20

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 838,7369 € / U HT
3 406,4843 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHIMD-IM10 Contrôleur isolement réseau 3606480321672		2 533,5908 € / U HT 3 040,3090 € / U TTC

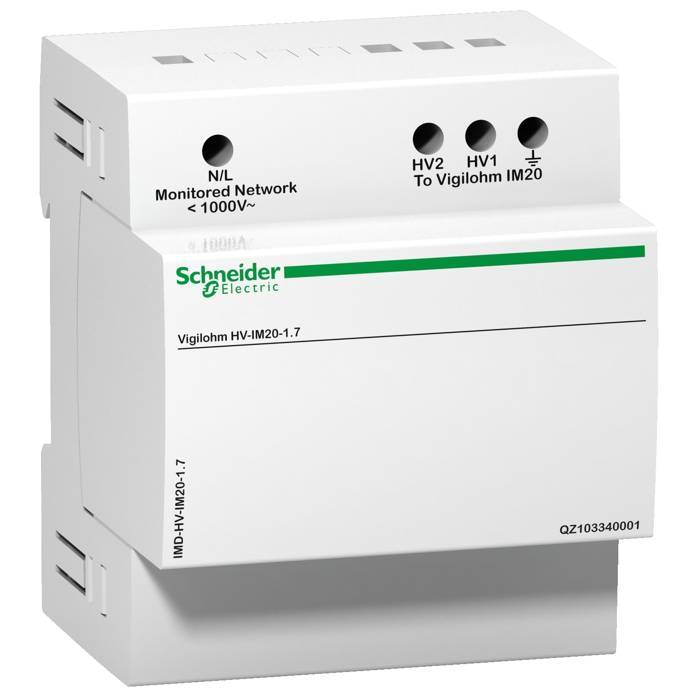

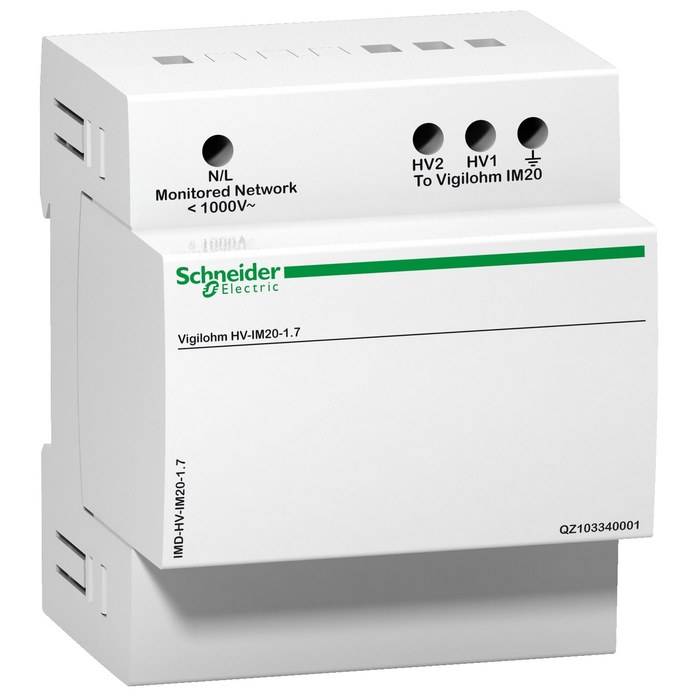

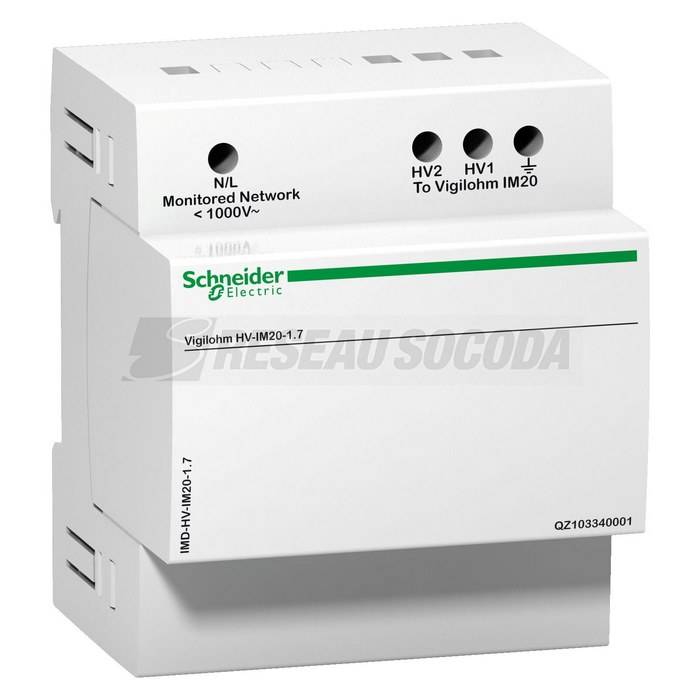

	SCHIMD-IM20-1700 Platine pour IM20 3606480384974		1 044,6483 € / U HT 1 253,5780 € / U TTC
