Protection Equipements & Personnes » Schneider Electric » Vigilhom Controle D'Isolement

Information(s) non contractuelle(s)

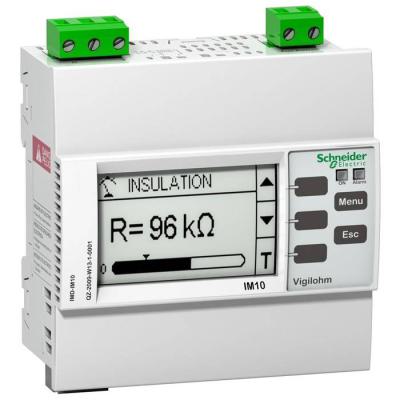

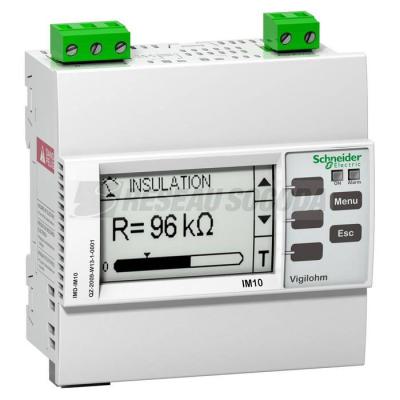

Vigilohm - contrôleur permanent d'isolement - réseau taille moyenne

Contrôleur isolement réseau

Code article : SCHIMD-IM10

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	6 347,9160 € / U


	Prix unitaire net HT
	2 533,5908 € / U
	soit :
	3 040,3090 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480321672
Réf. fabricant : IMD-IM10

Informations complémentaires :
Vigilohm - contrôleur permanent d'isolement - réseau taille
moyenne - H110mmxL96mmxP59mm - type de mesure : résistance
isolation du réseau - plage de mesure: 0,1 kOhmà10 Mohm -
temps de réponse : <= 5 s - thermoplastique

Signalisation locale :	Vert voyant lumineux: résistance d'isolement satisfaisanteBlanc voyant lumineux: inférieur

Caractéristique d'environnement :	Exposition à la chaleur humide hors fonctionnement se conformer à CEI 60068-2-30Exposition

Tension du réseau :	0à600áV - CA à 45à440 Hz (appareil connecté au neutre) 0à480áV - CA à 45à440 Hz (appareil

Type de mesure :	Résistance isolation du réseau - plage de mesure: 0,1 kOhmà10 MOhm

Langue utilisateur :	ChinoisAllemandItalienFrançaisEspagnolPortugaisRusseAnglais

Auxiliary supply voltage :	110 à 415 V CA 45à440 Hz +/- 15 %125à250 V CC +/- 15 %

Application :	Application environnement standardApplication marine

Normes :	CEI 60364-4-41CEI 61010-1IEC 61557-8CEI 61326-2-4

Réglage du seuil :	Prévenir: 1 kOhmà1 MOhmErreur: 0,5à500 kOhm

Electrical circuit type :	Réseau moyennement ou faiblement perturbé

Plage de réglage de temporisation :	0...5 min pour circuit de signalisation

Mode de raccordement :	Bornier débrochable à vis0,2à2,5ámm²

Type de produit ou équipement :	Dispositif de contrôle d'isolement

Output contact :	1áF/O standard ou sans défaillance

Breaking capacity :	250 V - CA à 6áA12à24 V - CC à 6áA

Régulation rohs chine :	Déclaration RoHS pour la Chine

Directive rohs ue :	Conforme Déclaration RoHS UE

Internal impedance :	110 kOhm - CA à 0.1à440 Hz

Tenue diélectrique :	4000áV - CA5500áV - CC

Mode d'installation :	EncliquetableSuspendu

Type d'afficheur :	Affichage numérique

Fonction :	pour réseaux mixtes

Régulation reach :	Déclaration REACh

Degré de protection ip :	Face avant: IP52

Test de fonctionnement :	ManuelAuto-test

Support de montage :	PanneauRail DIN

Matière :	Thermoplastique

Certifications du produit :	RMRSDNVCEEACBV

Finition du raccordement électrique :	borne à vis

Type d'installation :	Intérieure

Altitude de fonctionnement :	<= 3000 m

Température de l'air ambiant en fonctionnement :	-25à55á°C

Température ambiante de stockage :	-40à70á°C

Gamme :	Vigilohm

Courant de mesure :	0à0,4ámA

Poids de l'emballage 2 :	4,052ákg

Poids :	0,25ákg

Hauteur de l'emballage 1 :	10,5ácm

Largeur de l'emballage 1 :	13,8ácm

Longueur de l'emballage 1 :	16,8ácm

Garantie :	18 mois

Temps de réponse :	<= 5 s

Hauteur :	110ámm

Puissance consommée en va :	12áVA

Largeur :	96ámm

Profondeur :	59ámm

Poids de l'emballage (kg) :	448ág

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur (mm) :	110,0

Fréquence assignée (hz) :	440,0

Tension assignée (ue) (v) :	600,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	110,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	110,0

Tension d'alimentation de courant nominal us cc (v) :	125,0

Type de tension d'actionnement :	AC/DC

Nom de l'appareil :	IM10

Tension de mesure :	75áV

Largeur (mm) :	96,0

Profondeur (mm) :	59,0

Capacité de lignes (µf) :	40,0

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec pinces amovibles :	Oui

Affichage de la valeur d'isolation :	Oui

Mémorisation possible des défaillances :	Oui

Valeur de fonctionnement impédance 1 (kohm) :	1,0

Valeur de fonctionnement impédance 2 (kohm) :	0,5

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Schéma de liaison à la terre :	IT

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	8

Qc unité :	1

Qc carton :	8

Mots clés : IMD-IM10 -IM10 IMD-IM10 Vigilohm controleur permanent d'isolement reseau taille moyenne contrôleur isolement réseau imdim10 3606480321672 schimd-im10

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 533,5908 € / U HT
3 040,3090 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

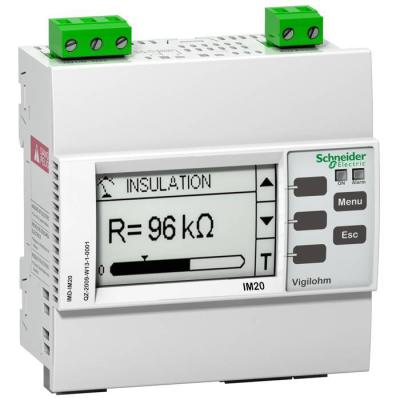

	SCHIMD-IM20 Contrôleur isolement communiq 3606480321689		2 838,7369 € / U HT 3 406,4843 € / U TTC
