Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

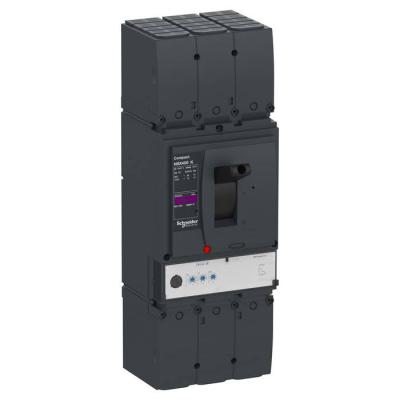

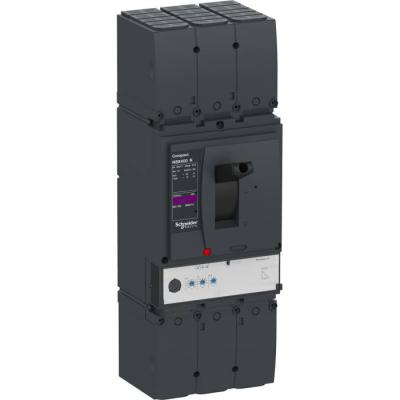

ComPacT NSX400K - Disjoncteur - MicroLogic 2.3 400A - 3P3D - 10kA - montage fixe

Disj 3P ML2.3 400A pr NSX400K

Code article : SCHC40K32D400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	4 104,1080 € / U


	Prix unitaire net HT
	1 638,0384 € / U
	soit :
	1 965,6461 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481004840
Réf. fabricant : C40K32D400

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX400K est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.3 400A, 3P3D PdC K, niveau de perf. 10kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Gamme :	ComPacT

Gamme de produits :	ComPact NSX400...630

Nom de l'appareil :	ComPacT NSX400K

Type de produit ou équipement :	Disjoncteur

Application :	Application

Pôles protégés :	3t

(in) courant assigné d'emploi :	400 A à 40 oC

(ue) tension assignée d'emploi :	800...1000 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Catégorie d'emploi :	Catégorie A

Pouvoir de coupure ultime en court-circuit (icu) :	36 kA Icu à 800 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 1000 V CA 50/60 Hz se

Niveau de performance :	K 10 kA 1000 V CA

Nom du déclencheur :	Micrologic 2.3

Type de déclencheur :	Électronique

Fonctions de protection du déclencheur :	LSoI

Type de commande :	Par maneton

Mode d'installation du disjoncteur :	Fixe

(ui) tension assignée d'isolement :	1000 V CA 50/60 Hz

(uimp) tension assignée de tenue aux chocs :	8 kV

Pouvoir de coupure nominal en court-circuit de service (ics) :	10 kA à 800 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 1000 V CA 50/60 Hz se conforme

Endurance mécanique :	15000 cycle

Durée de vie électrique :	1000 cycle à 1000 V In

Support de montage :	Plaque arrière

Raccordement amont :	Façade

Raccordement aval :	Façade

Pas" de raccordement :	45 mm

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Calibre du déclencheur :	400 A à 40 oC

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Réglage de la temporisation de la protection longue durée tr :	Fixe

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	6,05 kg

Normes :	EN/CEI 60947

Certifications du produit :	CECCC

Catégorie de surtension :	IV

Classe de protection contre les chocs électriques :	Classe II

Degré de pollution :	3 se conformer à CEI 60664-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Humidité relative :	0?95 %

Altitude de fonctionnement :	0?2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	5,748 kg

Hauteur de l'emballage 1 :	15 cm

Largeur de l'emballage 1 :	15,8 cm

Longueur de l'emballage 1 :	29,3 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	1

Poids de l'emballage 2 :	6,286 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Courant permanent nominal (iu) (a) :	400,0

Nombre de pôles :	3,0

Réglage de courant du déclencheur de surcharge (a) :	160,0

Nombre de contacts auxiliaires à deux directions :	0,0

Tension assignée (ue) (v) :	800,0

Indice de protection (ip) :	IP40

Position du raccordement de circuit principal :	avant

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	manette / levier

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	240,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	4800,0

Protection intégrée contre les mises à la terre accidentelles :	Oui

Commande motorisée en option :	Oui

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Appareil complet avec unité de protection :	Oui

Qc unité :	1

Qct :	EA

Mots clés : compact nsx disjoncteur micrologic montage fixe c40k32d400 3606481004840 schc40k32d400
