Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

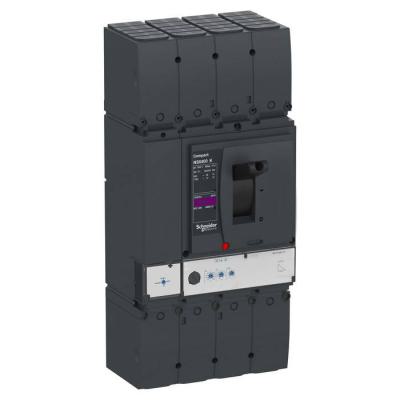

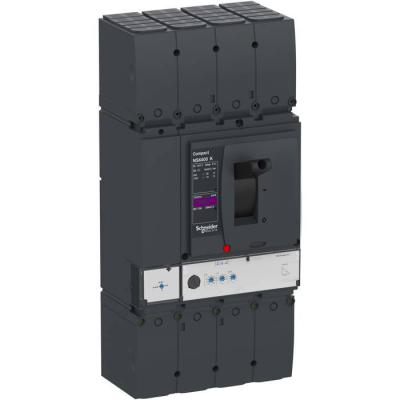

ComPacT NSX400K - Disjoncteur - MicroLogic 2.3 400A - 4P4D - 10kA - montage fixe

Disj 4P ML2.3 400A pr NSX400K

Code article : SCHC40K42D400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 231,5320 € / U


	Prix unitaire net HT
	2 088,0178 € / U
	soit :
	2 505,6214 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481004864
Réf. fabricant : C40K42D400

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX400K est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.3 400A, 4P4D PdC K, niveau de perf. 10kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Calibre du déclencheur :	400 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de poles :	4

Tension assignée :	800...1000 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Pouvoir de coupure ultime en court-circuit (icu) :	36 kA Icu à 800 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 1000 V CA 50/60 Hz se

Pouvoir de coupure nominal en court-circuit de service (ics) :	10 kA à 800 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 1000 V CA 50/60 Hz se conforme

Altitude de fonctionnement :	0 2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Durée de vie électrique :	1000 cycle à 1000 V In

Gamme de produits :	ComPact NSX400...630

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

(ui) tension assignée d'isolement :	1000 V CA 50/60 Hz

Niveau de performance :	K 10 kA 1000 V CA

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Nom de l'appareil :	ComPacT NSX400K

Nom du déclencheur :	Micrologic 2.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	400 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Poles protégés :	3t3t + N/24t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Type de produit ou équipement :	Disjoncteur

Application :	Application

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Hauteur de l'emballage 1 :	19,4 cm

Largeur de l'emballage 1 :	15,8 cm

Garantie :	18 mois

Position du pole neutre :	Gauche

Raccordement amont :	Facade

Raccordement aval :	Facade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Largeur (l) :	185 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	7,9 kg

Humidité relative :	0 95 %

Poids de l'emballage (kg) :	6,5 kg

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	4000,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	4800,0

Pas" de raccordement :	45 mm

Certifications du produit :	CECCC

Longueur de l'emballage 1 :	33 cm

Courant permanent nominal (iu) (a) :	400,0

Réglage de courant du déclencheur de surcharge (a) :	400,0

Position du raccordement de circuit principal :	avant

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Type de réseau :	CA

Catégorie de surtension :	IV

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic montage fixe c40k42d400 3606481004864 schc40k42d400

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 088,0178 € / U HT
2 505,6214 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

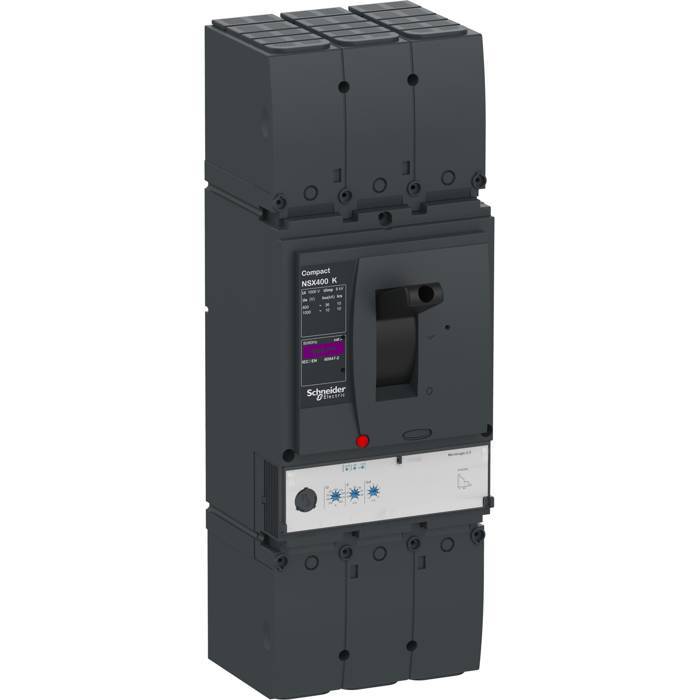

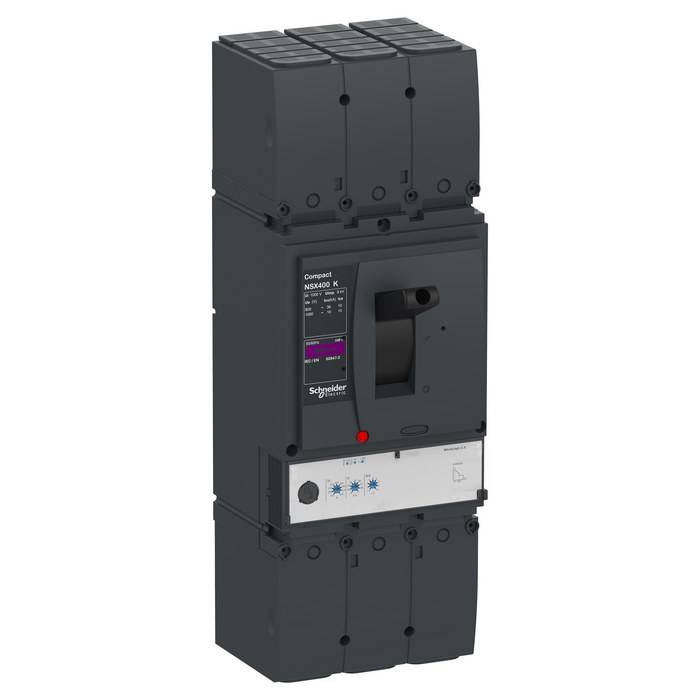

	SCHC40K32D400 Disj 3P ML2.3 400A pr NSX400K 3606481004840		1 638,0384 € / U HT 1 965,6461 € / U TTC

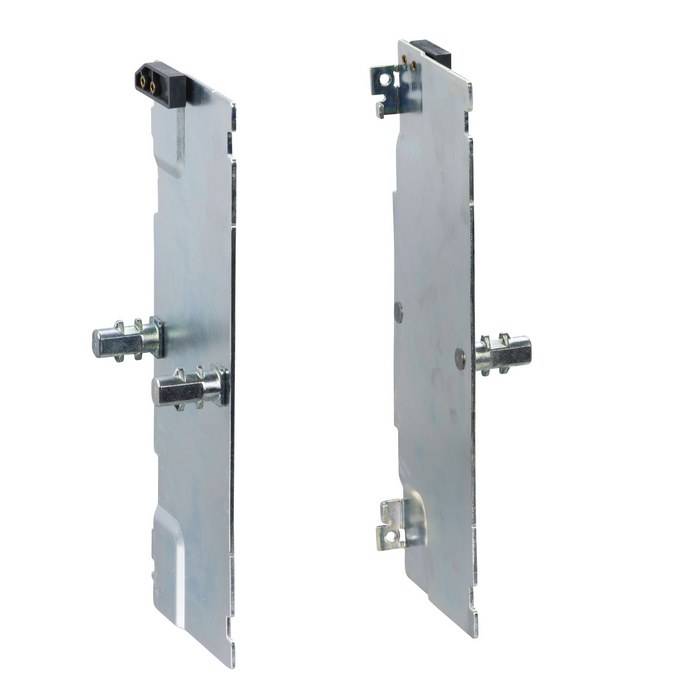

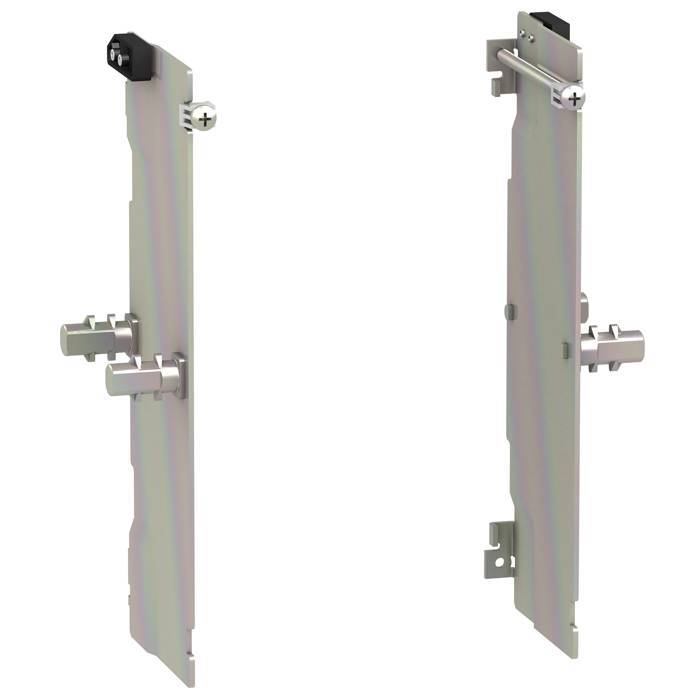

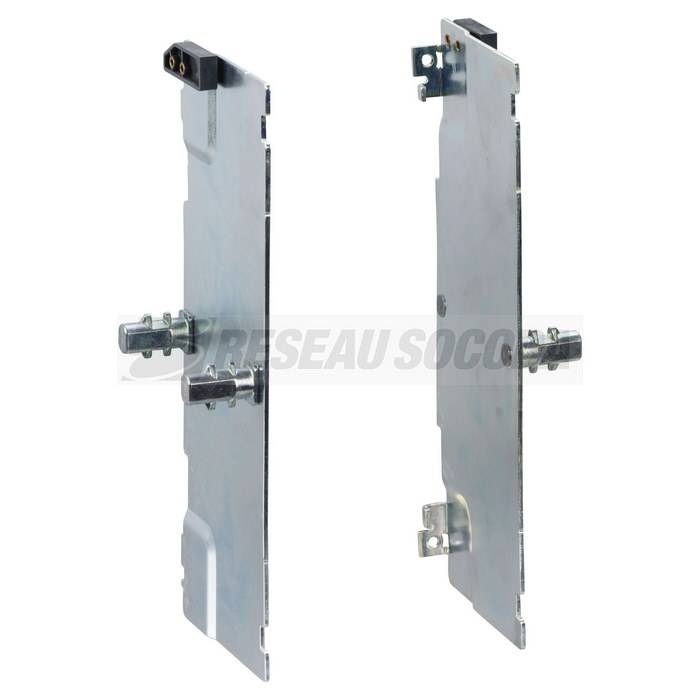

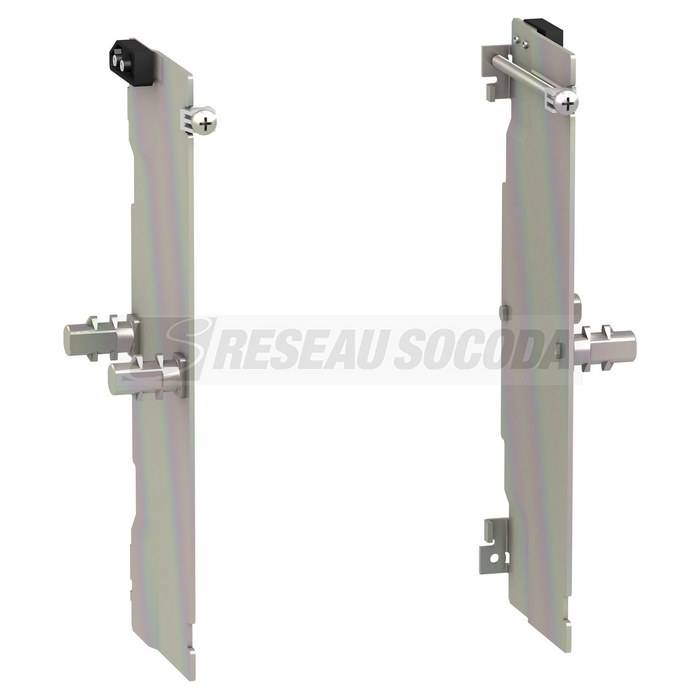

	SCHLV432533 Flasque châssis disj 4P NSX630 3606480021442		115,8331 € / U HT 138,9997 € / U TTC

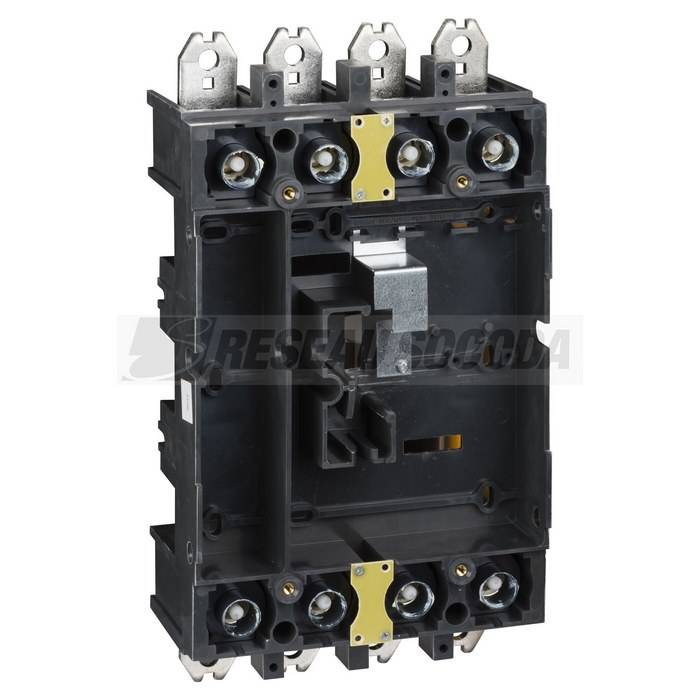

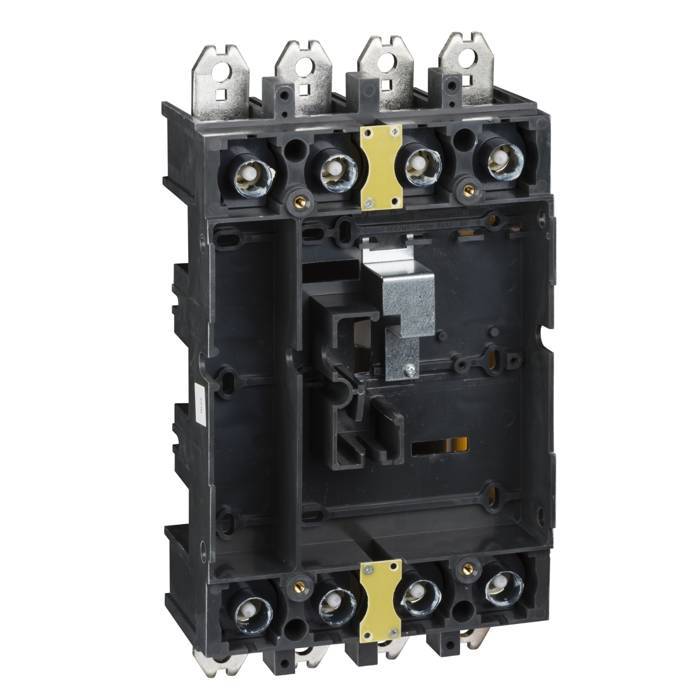

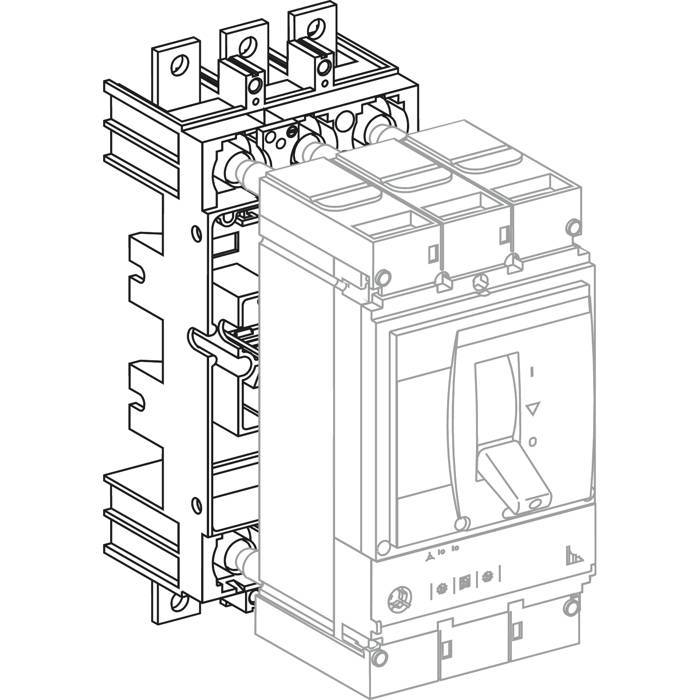

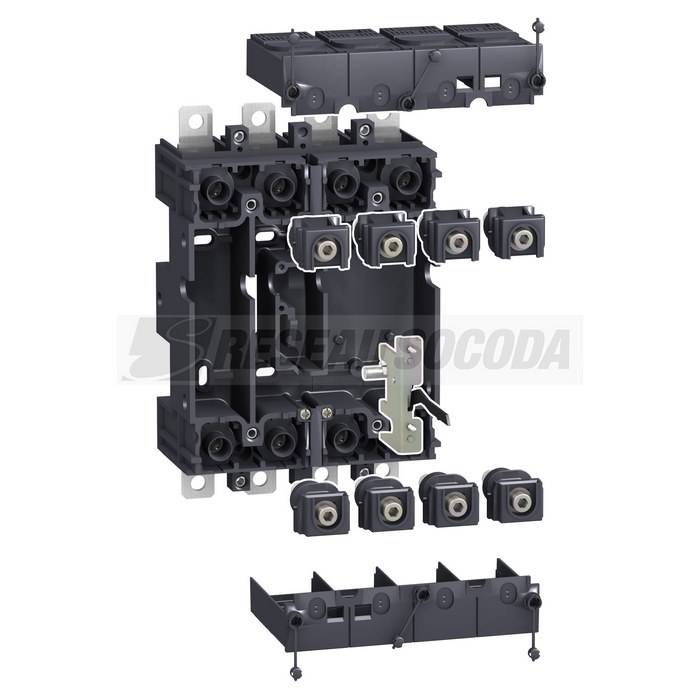

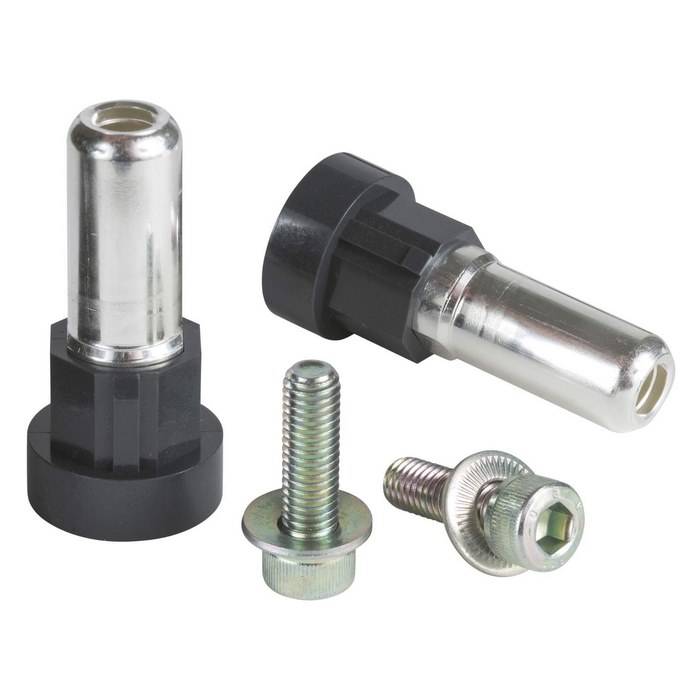

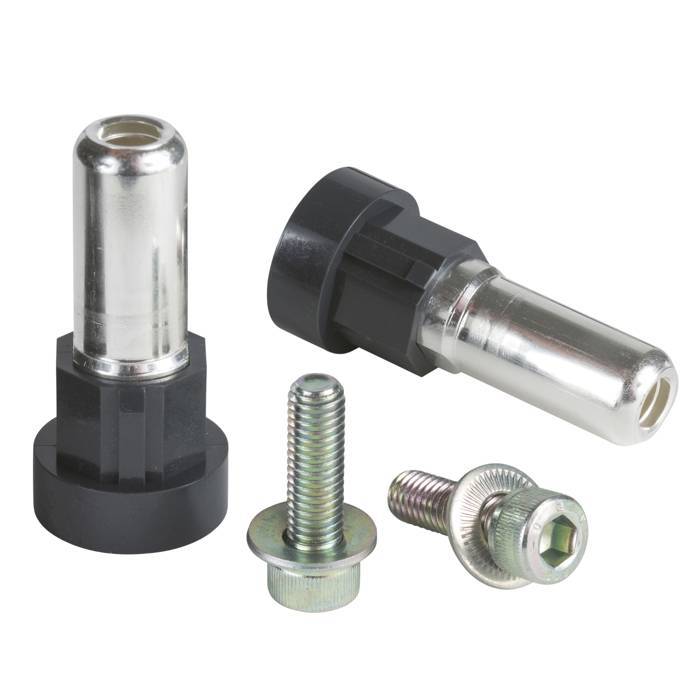

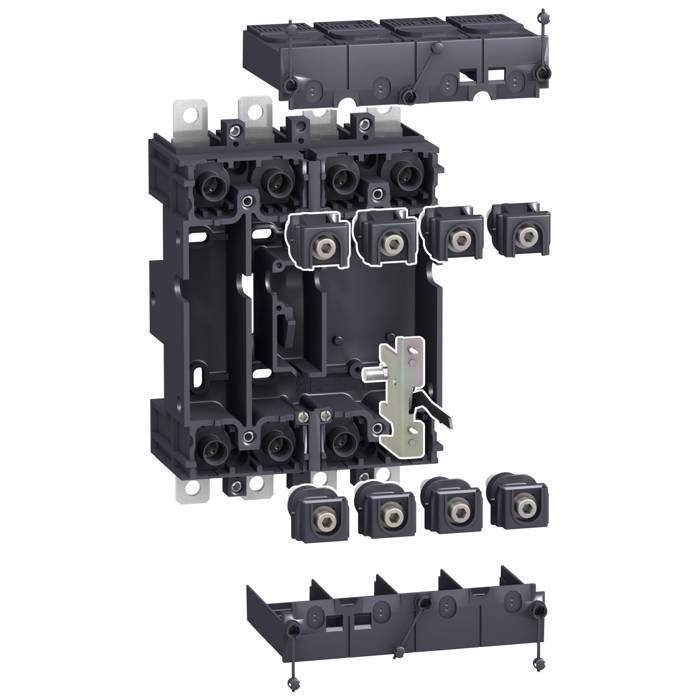

	SCHLV432517 Socle débrochage 4P NSX630 3606480019265		686,2147 € / U HT 823,4576 € / U TTC
