ComPacT NSX400F - Disjoncteur - MicroLogic 2.3 400A - 3P3D - 36kA - fixe

NSX400F disj ML2.3 400A 3P3D

Code article : SCHC40F32D400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	7 071,3240 € / U


	Prix unitaire net HT
	2 813,9686 € / U
	soit :
	3 376,7623 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482002586
Réf. fabricant : C40F32D400

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX400F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.3 400A, 3P3D PdC F, niveau de perf. 36kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Gamme :	ComPacT nouvelle génération

Nom du produit :	ComPacT NSX nouvelle génération

Nom de l'appareil :	NSX400F

Type de produit ou équipement :	Disjoncteur

Application :	Distribution

Description des pôles :	3P

Pôles protégés :	3t

(in) courant assigné d'emploi :	400 A à 40 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Catégorie d'emploi :	Catégorie A

Pouvoir de coupure ultime en court-circuit (icu) :	40 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-285 kA à 240 V CA 50/60 Hz se c

Niveau de performance :	F 36 kA 415 V CA

Nom du déclencheur :	Micrologic 2.3

Type de déclencheur :	Électronique

Fonctions de protection du déclencheur :	LSoI

Type de commande :	Par maneton

Mode d'installation du disjoncteur :	Fixe

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

(uimp) tension assignée de tenue aux chocs :	8 kV

Pouvoir de coupure nominal en court-circuit de service (ics) :	40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se c

Endurance mécanique :	15000 cycle

Durée de vie électrique :	3000 cycle à 690 V In6000 cycle à 690 V In/26000 cycle à 440 V In12000 cycle à 440 V In/2

Pertes de puissance :	19,2 W

Support de montage :	Plaque arrière

Raccordement amont :	Façade

Raccordement aval :	Façade

Pas" de raccordement :	45 mm

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Calibre du déclencheur :	400 A à 40 oC

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160?400 A

Réglage de la temporisation de la protection longue durée tr :	Fixe

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage de la temporisation de la protection différentielle :

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	6,05 kg

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Degré de pollution :	3 se conformer à CEI 60664-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Humidité relative :	0?95 %

Altitude de fonctionnement :	0?2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	5,589 kg

Hauteur de l'emballage 1 :	15 cm

Largeur de l'emballage 1 :	16 cm

Longueur de l'emballage 1 :	29 cm

Type d'emballage 2 :	S04

Nb produits dans l'emballage 2 :	2

Poids de l'emballage 2 :	12,103 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	8

Poids de l'emballage 3 :	59,524 kg

Hauteur de l'emballage 3 :	80 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	120 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Courant permanent nominal (iu) (a) :	400,0

Nombre de pôles :	3,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Nombre de contacts auxiliaires à deux directions :	0,0

Tension assignée (ue) (v) :	690,0

Indice de protection (ip) :	IP30

Position du raccordement de circuit principal :	avant

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	levier

Courant de commutation de court-circuit limite nominal icu à 400€v, 50€hz (ka) :	36,0

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	216,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	4800,0

Commande motorisée en option :	Oui

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Appareil complet avec unité de protection :	Oui

Qc unité :	1

Qct :	CT

Qc carton :	2

Mots clés : compact nsx disjoncteur micrologic fixe c40f32d400 3606482002586 schc40f32d400

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 813,9686 € / U HT
3 376,7623 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH29370 NSX630 verrou 3 cadenas amov 3303430293705		24,0383 € / U HT 28,8460 € / U TTC

	SCHC40F32D250 NSX400F disj ML2.3 250A 3P3D 3606482002579		2 813,9686 € / U HT 3 376,7623 € / U TTC

	SCH56136 RH10M 240V CA 50-60HZ 500MA 3303430561361		150,6955 € / U HT 180,8346 € / U TTC

	SCH56135 RH10M 220/240V CA 50/60/4 3303430561354		302,8663 € / U HT 363,4396 € / U TTC

	SCH56130 RH10M 220-240V CA 50-60-4 3303430561309		308,7717 € / U HT 370,5260 € / U TTC

	SCH56125 RH10M 110-130V CA 50-60 H 3303430561255		349,4390 € / U HT 419,3268 € / U TTC

	SCH56122 RH10M 130V CA 50-60HZ 100MA 3303430561224		150,6955 € / U HT 180,8346 € / U TTC

	SCH56120 RH10M 110-130V CA 50-60 H 3303430561200		329,6058 € / U HT 395,5270 € / U TTC

	SCH56105 RH10M 12/48V CC-12/24V CA 3303430561057		312,8332 € / U HT 375,3998 € / U TTC

	SCH56100 RH10M 12-48 CC-12-24V CA 3303430561002		344,3813 € / U HT 413,2576 € / U TTC

	SCH42888 SERR PROFALUX KS5B24D4Z 3303430428886		75,3945 € / U HT 90,4734 € / U TTC

	SCH42878 2 SERR PROFALUX KS5B24D4Z 3303430428787		111,2719 € / U HT 133,5263 € / U TTC

	SCH41950 2 SERR RONIS 1351B.500 3303430419501		88,9777 € / U HT 106,7732 € / U TTC

	SCH41940 SERR RONIS 1351B.500 3303430419402		59,3580 € / U HT 71,2296 € / U TTC

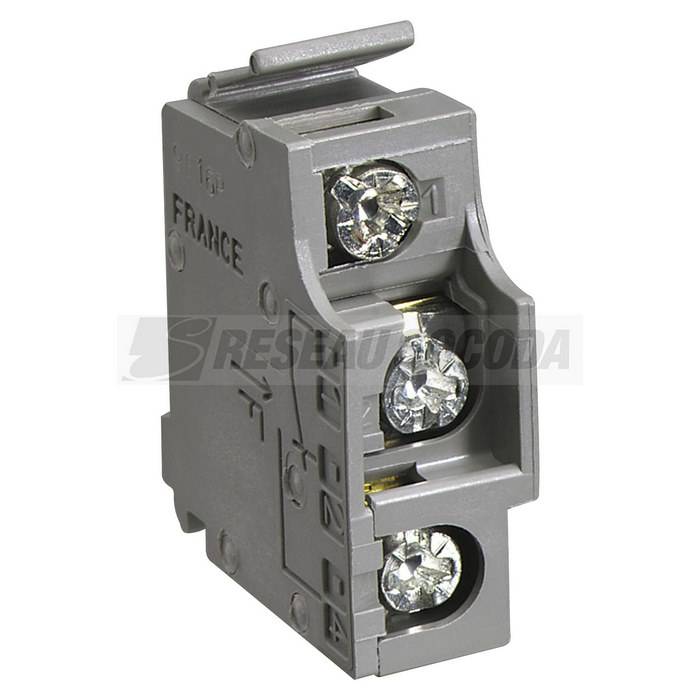

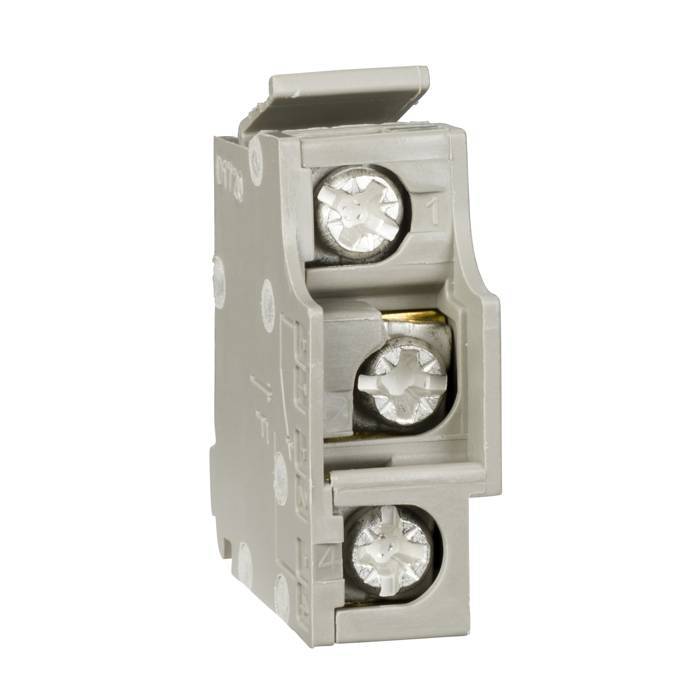

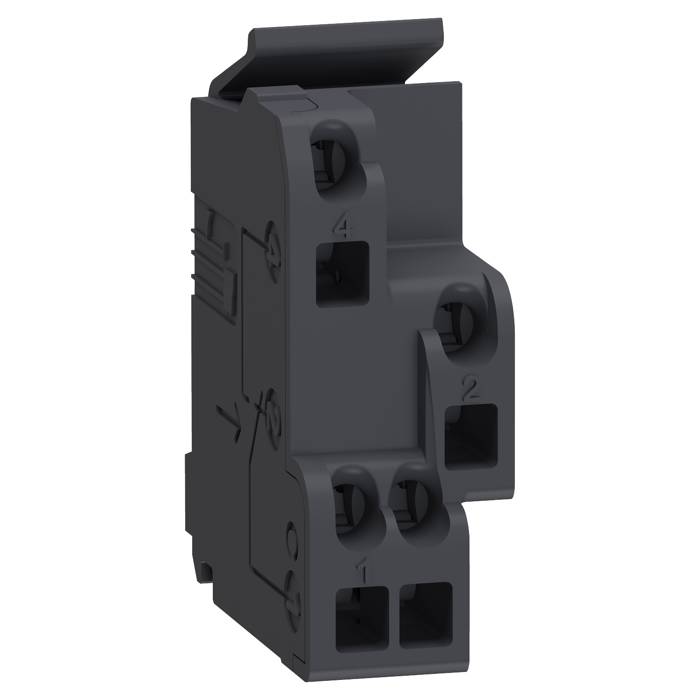

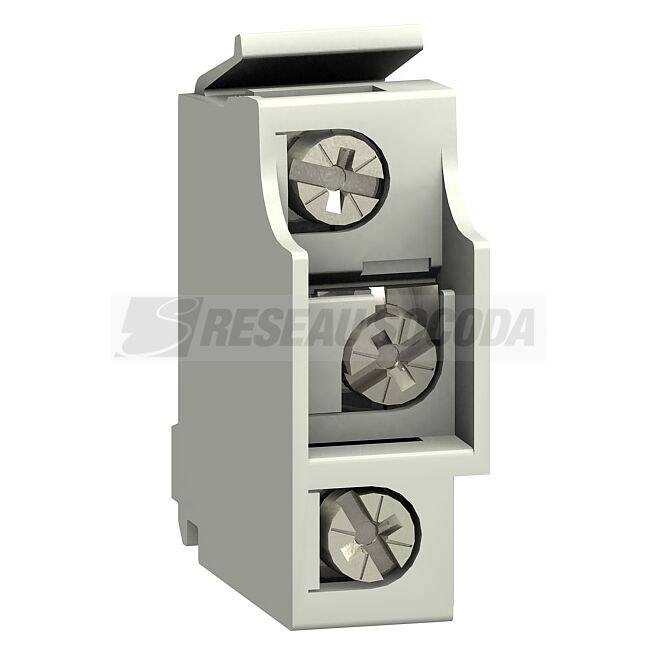

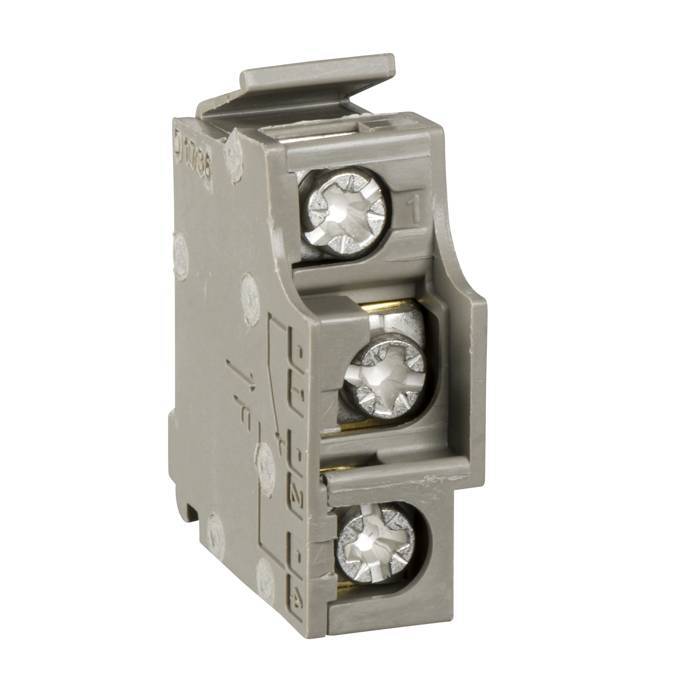

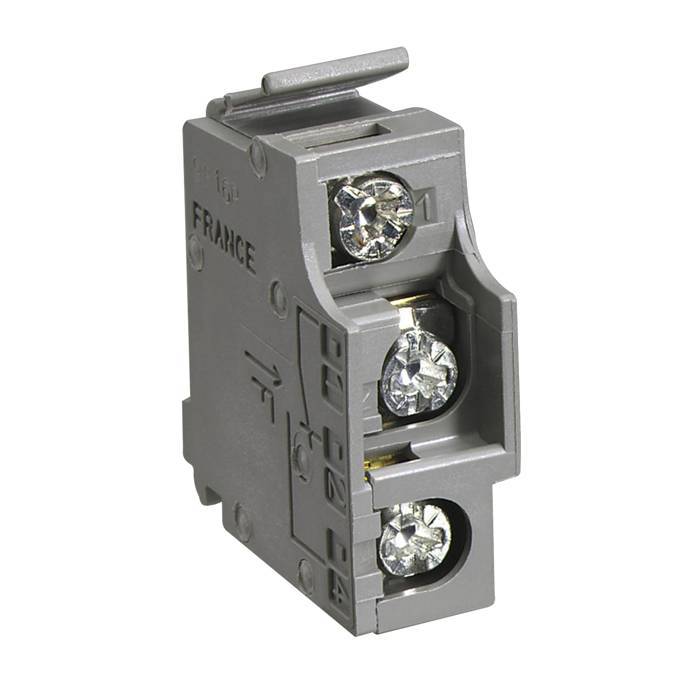

	SCH29452 NSX contact aux. OF/SD/SDE/SDV 3303430294528		69,0928 € / U HT 82,9114 € / U TTC
