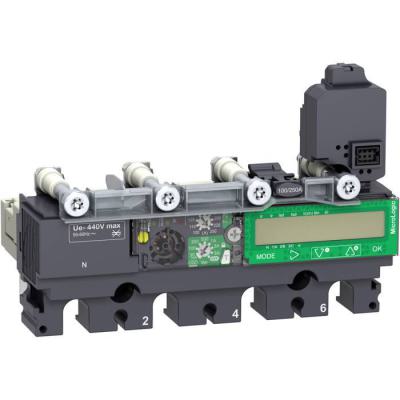

ComPacT NSX - Déclencheur MicroLogic 7.2E Vigi 250A - 4P4D pour NSX250

NSX250 DECL MIC7.2 4P4D 250A

Code article : SCHC2547E250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	7 620,4920 € / U


	Prix unitaire net HT
	3 158,4844 € / U
	soit :
	3 790,1813 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481993915
Réf. fabricant : C2547E250

Informations complémentaires :
Le déclencheur électro. MicroLogic 7.2E Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 250A, en 4P4D, ce dispositif
assure une protection de surcharge long-retard, court
retard et instantanée.

Calibre du déclencheur :	250 A à 40 °C

Nombre de pôles :	4

Tension assignée :	440 V CA 50/60 Hz

Communication des données :	Mesure de l'énergieDemande de courant et puissanceParamètres de protection et d'alarmeVale

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Plage de réglage de la temporisation de la protection longue durée (tr) :	15400 s à 1,5 x Ir0,3511 s à 7,2 x Ir0,516 s à 6 x Ir

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif In

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Normes :	UL 508CEI 60947-2NEMA AB1EN 60947-2

Compatibilité de gamme :	ComPacT nouvelle génération NSX250

Plage de réglage de la sensibilité de la protection différentielle (in) :	30 mA300 mA5 A1 A3 A500 mA100 mA

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Plage réglage de la temporisation de la protection différentielle (t) :	60 ms0 ms500 ms150 ms1 s

Finition de la protection du moteur :	déclencheur électronique

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 7.2 E

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Application :	Distribution

Pôles protégés :	4t3t3t + N/2

Réglage de courant du déclencheur de surcharge (a) :	100,0 250,0

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,41 x In

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage du seuil de protection courte durée isd :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Protection différentielle :	Intégrée

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Certifications du produit :	CCCCBEAC

Poids de l'emballage 2 :	8,324 kg

Plage de réglage de la temporisation de la protection courte durée (tsd) :	00,4 s

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3000 A

Type :	Type A

Poids de l'emballage (kg) :	795 g

Hauteur de l'emballage 1 :	10 cm

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Poids de l'emballage 3 :	74 kg

Hauteur de l'emballage 3 :	74 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Courant permanent nominal (iu) (a) :	250,0

Fonctions de protection du déclencheur :	LSIR

Mode d'installation du disjoncteur :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	P06

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	10

Nb produits dans l'emballage 3 :	80

Qc carton :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic vigi c2547e250 3606481993915 schc2547e250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 158,4844 € / U HT
3 790,1813 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC2544V250 NSX250 DECL MIC4.2 4P4D 250A 3606481993878		2 482,4488 € / U HT 2 978,9386 € / U TTC	U	Ajouter

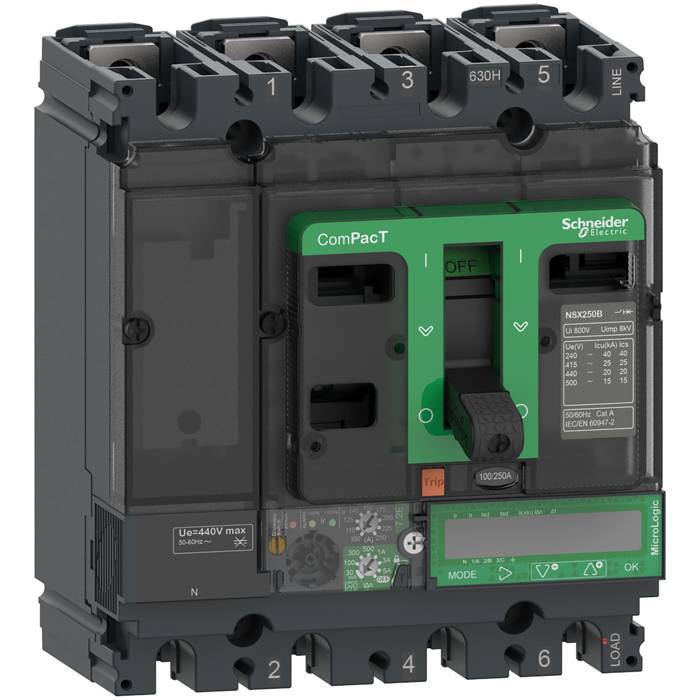

	SCHC25N47E250 NSX250N DISJV 4P4D MIC7.2 250A 3606481994493		4 399,4317 € / U HT 5 279,3180 € / U TTC
