Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX250B - Disjoncteur Vigi - MicroLogic 7.2E 250A - 4P4D - 25kA - fixe

NSX250B DISJV 4P4D MIC7.2 250A

Code article : SCHC25B47E250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	9 886,2360 € / U


	Prix unitaire net HT
	3 934,1370 € / U
	soit :
	4 720,9644 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994356
Réf. fabricant : C25B47E250

Informations complémentaires :
Le disjoncteur Vigi NSX250B est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 7.2E 250A, 4P4D PdC B, perf. 25kA 380/415V, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	250 A à 40 °C

Tension assignée :	440 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	40 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 380/415 V CA 50/60

Pouvoir de coupure nominal en court-circuit de service (ics) :	40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380/415 V CA 50/60 Hz se c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15400 s à 1,5 x Ir0,516 s à 6 x Ir0,3511 s à 7,2 x Ir

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Durée de vie électrique :	10000 cycle à 440 V In20000 cycle à 440 V In/2

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif In

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la sensibilité de la protection différentielle (in) :	30 mA100 mA300 mA500 mA1 A3 A5 A

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	00,4 s I²t=off0,10,4 s I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de produit ou équipement :	Disjoncteur différentiel

Plage réglage de la temporisation de la protection différentielle (t) :	0 ms60 ms150 ms500 ms1 s

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Type de mesure :	Compteur d'énergie

(ui) tension assignée d'isolement :	500 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25 kA 415 V CA

Nom du déclencheur :	Micrologic 7.2 E

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	250 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Pôles protégés :	3t + N/23t4t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...250 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,512 x In

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Protection différentielle :	Intégrée

Type :	Classe A

Réglage de la sensibilité de la protection différentielle in :	Réglable

Nom de l'appareil :	NSX250B

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Poids :	2,4 kg

Humidité relative :	095 %

Poids de l'emballage (kg) :	3,1 kg

Poids de l'emballage 2 :	9,3 kg

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	16 cm

Longueur de l'emballage 1 :	14 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Fonctions de protection du déclencheur :	LSIR

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Pertes de puissance :	25 W

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	3

Qc unité :	1

Qc carton :	6

Mots clés : compact nsx disjoncteur vigi micrologic fixe c25b47e250 3606481994356 schc25b47e250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 934,1370 € / U HT
4 720,9644 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC25B44V250 NSX250B DISJV 4P4D MIC4.2 250A 3606481993373		3 390,9669 € / U HT 4 069,1603 € / U TTC

	SCHLV429493 NSX250 VIGI 4P 440V 0,03-30A 3606481298591		2 674,2620 € / U HT 3 209,1144 € / U TTC

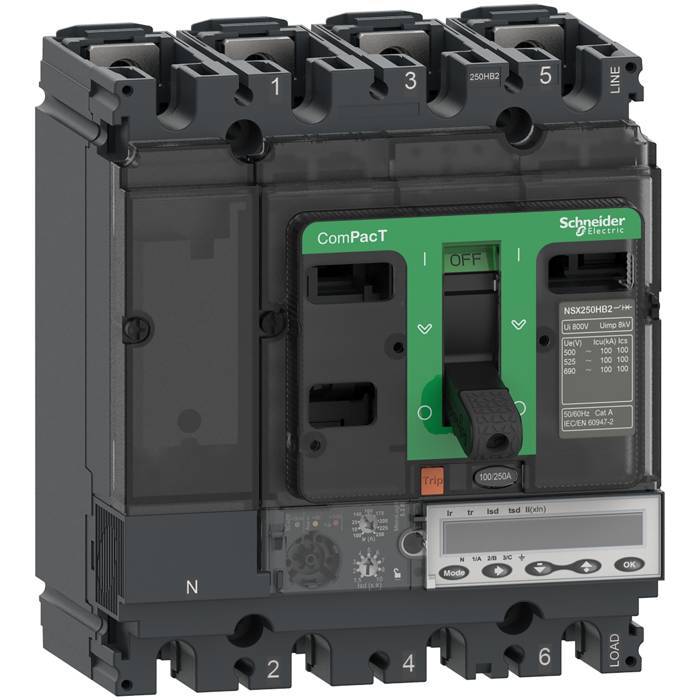

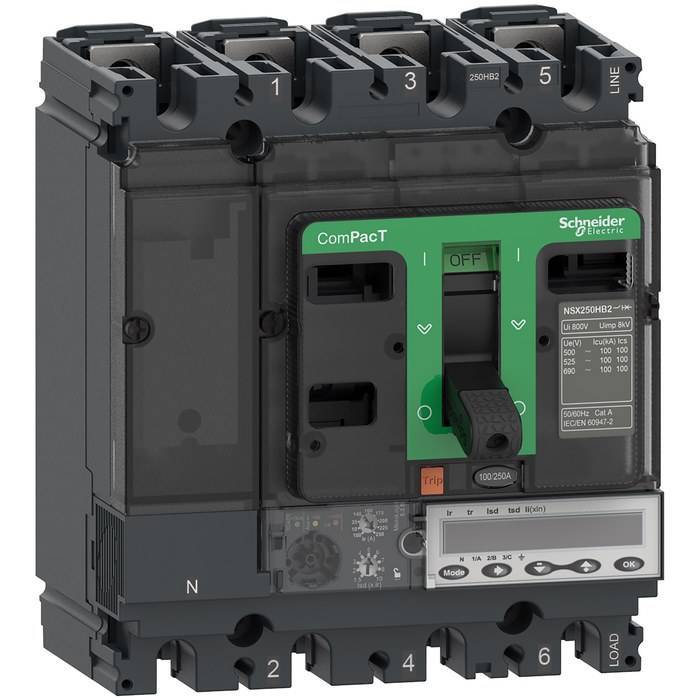

	SCHC25R45E250 Disj ML5.2E 250A 4P4D NSX250R 3606482001268		4 041,5810 € / U HT 4 849,8972 € / U TTC

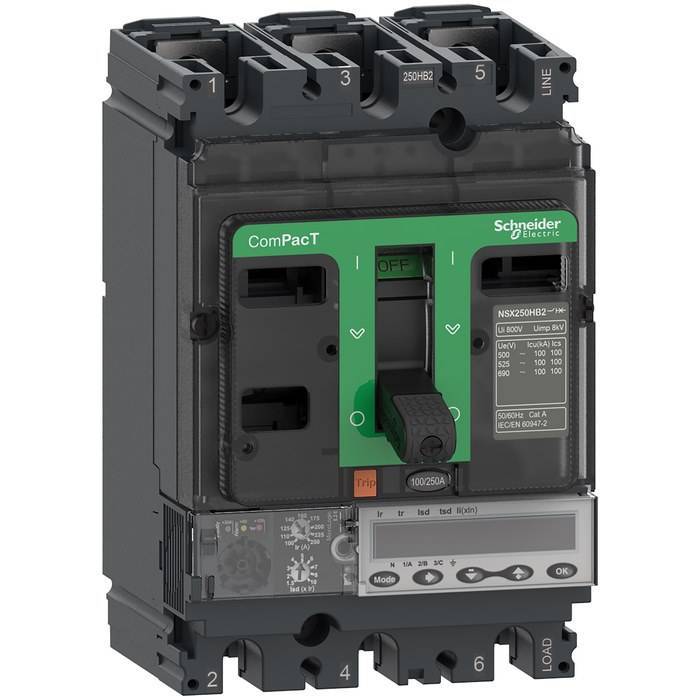

	SCHC25R35E250 Disj ML5.2E 250A 3P3D NSX250R 3606482001022		3 557,1607 € / U HT 4 268,5928 € / U TTC
