Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX250N - Disjoncteur Vigi - MicroLogic 7.2E 250A - 4P4D - 50kA - fixe

NSX250N DISJV 4P4D MIC7.2 250A

Code article : SCHC25N47E250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11 055,4920 € / U


	Prix unitaire net HT
	4 399,4317 € / U
	soit :
	5 279,3180 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994493
Réf. fabricant : C25N47E250

Informations complémentaires :
Le disjoncteur Vigi NSX250N est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 7.2E 250A, 4P4D PdC N, perf. 50kA 380/415V, il
dispose d'une commande par maneton pour un montage sur
platine.

Pouvoir de coupure ultime en court-circuit (icu) :	90ákA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-250ákA Icu à 380/415 V CA 50/60

Pouvoir de coupure nominal en court-circuit de service (ics) :	90ákA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-250ákA à 380/415 V CA 50/60 Hz se c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,5à16ás à 6 x Ir0,35à11ás à 7,2 x Ir

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Durée de vie électrique :	10000ácycle à 440 V In20000ácycle à 440 V In/2

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif I?n

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	30ámA100ámA300ámA500ámA1áA3áA5áA

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás I²t=off0,1à0,4ás I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Type de produit ou équipement :	Disjoncteur différentiel

Plage réglage de la temporisation de la protection différentielle (?t) :	0áms60áms150áms500áms1ás

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Type de mesure :	Compteur d'énergie

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

(ui) tension assignée d'isolement :	500áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	N 50ákA 415 V CA

Nom du déclencheur :	Micrologic 7.2 E

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	250áA à 40á°C

Calibre du déclencheur :	250áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Pôles protégés :	3t + N/23t4t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...250 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5à12 x In

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle :

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Protection différentielle :	Intégrée

Type :	Classe A

Réglage de la sensibilité de la protection différentielle i?n :	Réglable

Nom de l'appareil :	NSX250N

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140ámm

Hauteur (h) :	161ámm

Poids :	2,4ákg

Humidité relative :	0à95á%

Poids de l'emballage (kg) :	3,1ákg

Poids de l'emballage 2 :	9,3ákg

Pas" de raccordement :	35ámm

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	12ácm

Largeur de l'emballage 1 :	16ácm

Longueur de l'emballage 1 :	14ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	250,0

Réglage de courant du déclencheur de surcharge (a) :	250,0

Tension assignée (ue) (v) :	440,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	150,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	375,0

Fonctions de protection du déclencheur :	LSIR

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Pertes de puissance :	25áW

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	50,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	5,0

Relais de signalisation de déclenchement disponible :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	3

Qc unité :	1

Qc carton :	3

Mots clés : compact nsx disjoncteur vigi micrologic fixe c25n47e250 3606481994493 schc25n47e250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

4 399,4317 € / U HT
5 279,3180 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC25B47E250 NSX250B DISJV 4P4D MIC7.2 250A 3606481994356		3 934,1370 € / U HT 4 720,9644 € / U TTC

	SCHLV429495 NSX250 VIGI 4P 550V 0,03-30A 3606481298614		2 687,4618 € / U HT 3 224,9542 € / U TTC

	SCHLV429493 NSX250 VIGI 4P 440V 0,03-30A 3606481298591		2 674,2620 € / U HT 3 209,1144 € / U TTC

	SCHC25R45E250 Disj ML5.2E 250A 4P4D NSX250R 3606482001268		4 041,5810 € / U HT 4 849,8972 € / U TTC

	SCHC25R35E250 Disj ML5.2E 250A 3P3D NSX250R 3606482001022		3 557,1607 € / U HT 4 268,5928 € / U TTC

	SCHC25N47E160 NSX250N DISJV 4P4D MIC7.2 160A 3606481994509		3 454,6741 € / U HT 4 145,6089 € / U TTC

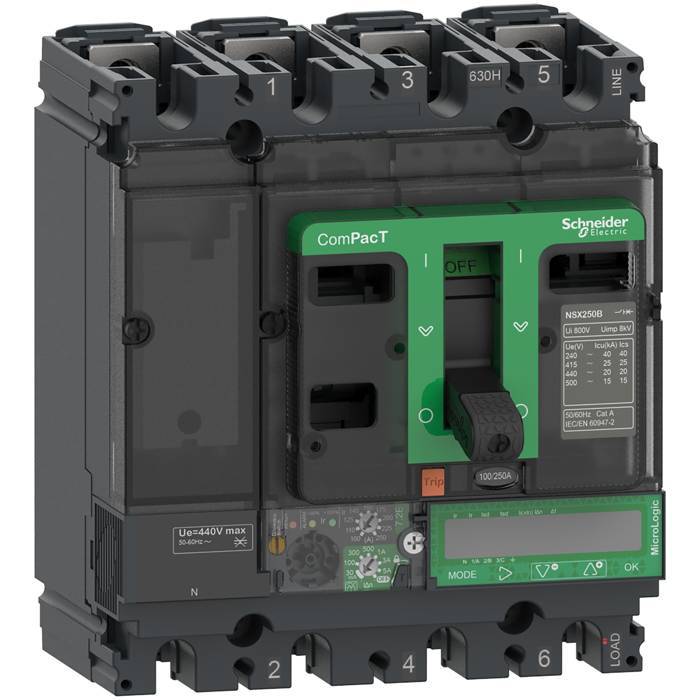

	SCHC25N47E100 NSX250N DISJV 4P4D MIC7.2 100A 3606481994516		3 347,3493 € / U HT 4 016,8192 € / U TTC

	SCHC25N44V250 NSX250N DISJV 4P4D MIC4.2 250A 3606481993656		3 734,0523 € / U HT 4 480,8628 € / U TTC

	SCHC25H47E250 NSX250H DISJV 4P4D MIC7.2 250A 3606481994561		4 642,8786 € / U HT 5 571,4543 € / U TTC

	SCHC25F47E250 NSX250F DISJV 4P4D MIC7.2 250A 3606481994424		4 104,1851 € / U HT 4 925,0221 € / U TTC

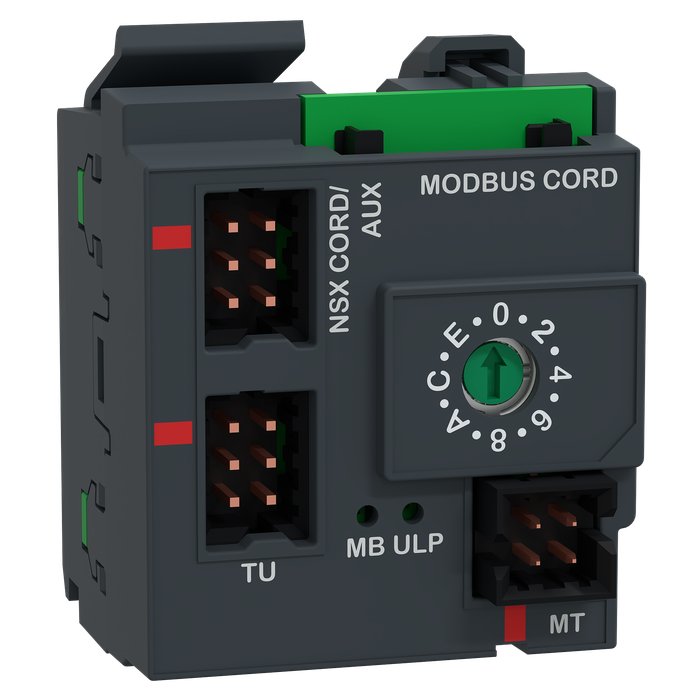

	SCHLV434220 Module BSCM+ Modbus SL/ULP 3606486963500		245,8485 € / U HT 295,0182 € / U TTC
