Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

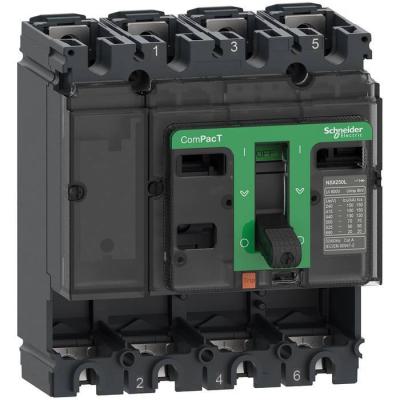

ComPacT NSX160S - Bloc de coupure sans déclencheur - 160A - 4P - 100kA - fixe

NSX160S blc coupure 160A 4P

Code article : SCHC16S4

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 679,0480 € / U


	Prix unitaire net HT
	1 069,2661 € / U
	soit :
	1 283,1193 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999849
Réf. fabricant : C16S4

Informations complémentaires :
Le bloc de coupure NSX160S est un appareil à composer de la
gamme ComPacT NSX sans déclencheur. Avec un calibre 160A,
en 4P PdC B, niveau de perfor. 100kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Indice de protection (ip) :	IP40

Nombre de poles :	4

Tension assignée :	690 V CA 50/60 Hz se conformer à CEI 60947-2

Pouvoir de coupure ultime en court-circuit (icu) :	100 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2120 kA Icu à 220/240 V CA 50/

Pouvoir de coupure nominal en court-circuit de service (ics) :	100 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2120 kA à 220/240 V CA 50/60 Hz se

Endurance électrique :	40000 cycle 440 V CA 50/60 Hz In/2 se conformer à CEI 60947-215000 cycle 690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz se conformer à CEI 60947-2

Endurance mécanique :	40000 cycle se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Normes :	EN/CEI 60947-2UL 508

Niveau de performance :	S 100 kA 415 V CA

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	160 A à 40 °C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Poids de l'emballage 2 :	94,128 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,961 kg

Nom de l'appareil :	NSX160S

Poids de l'emballage 3 :	12,1 kg

Garantie :	18 mois

Position du pole neutre :	Gauche

Raccordement amont :	Facade

Raccordement aval :	Facade

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Hauteur de l'emballage 2 :	150 cm

Longueur de l'emballage 2 :	120 cm

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Certifications du produit :	CSAUL

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	19 cm

Largeur de l'emballage 2 :	80 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant permanent nominal (iu) (a) :	160,0

Position du raccordement de circuit principal :	avant

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	100,0

Mode d'installation :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P12

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Description des poles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	48

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	6

Qc unité :	1

Qc carton :	6

Mots clés : compact nsx bloc coupure déclencheur fixe c16s4 3606481999849 schc16s4
