Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

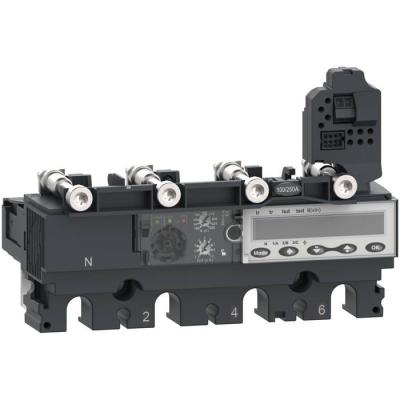

ComPacT NSX - Déclencheur MicroLogic 5.2E 160A - 4P4D pour NSX160-250

Décl. ML5.2E 160A 4P4D NSX160

Code article : SCHC1645E160

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 673,1800 € / U


	Prix unitaire net HT
	1 107,9595 € / U
	soit :
	1 329,5514 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000117
Réf. fabricant : C1645E160

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 5.2E est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
D'un calibre 160A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard, court-retard et
instantanée.

Calibre du déclencheur :	160 A à 40 °C

Nombre de poles :	4

Tension assignée :	690 V CA 50/60 Hz

Communication des données :	Valeurs instantanées et de demandeParamètres de protection et d'alarmeDemande de courant e

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)1,6 x Ir (3t + OSN)Aucune protection (3t)

Compatibilité de gamme :	ComPacT nouvelle génération NSX160ComPacT nouvelle génération NSX250

Plage de réglage de la temporisation de la protection longue durée (tr) :	15 400 s à 1,5 x Ir0,35 11 s à 7,2 x Ir0,5 16 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0 0,4 s I²t=off0,1 0,4 s I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Poles protégés :	4t3t + OSN3t + N/23t

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de controle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 5.2 E

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 à 15 x In

Type d'afficheur :	Afficheur LCD

Type de tension d'actionnement :	auto-alimenté

Type de déclencheur :	Electronique

Application :	Distribution

Certifications du produit :	CCCEACMarine

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	63...160 A

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pole neutre :	Gauche

Hauteur de l'emballage 1 :	9,8 cm

Poids de l'emballage 2 :	7,7 kg

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2400,0

Poids de l'emballage (kg) :	667 g

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	160,0

Réglage de courant du déclencheur de surcharge (a) :	160,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	240,0

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Tension d'alimentation de courant nominal us cc (v) :	24,0

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des poles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1645e160 3606482000117 schc1645e160
