Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX - Déclencheur magnéto-thermique - TM-D 160A - 4P3D pour NSX160

Décl. TMD160A 4P3D pour NSX160

Code article : SCHC166TM160

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 017,0240 € / U


	Prix unitaire net HT
	404,7153 € / U
	soit :
	485,6584 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000018
Réf. fabricant : C166TM160

Informations complémentaires :
Le déclencheur magnéto-thermique TM-D est un appareil à
composer avec un bloc de coupure ComPacT NSX160. Doté d'un
calibre 160A, en 4P3D, ce dispositif assure la protection
surcharge (thermique) et court-circuit (magnétique).

Calibre du déclencheur :	160 A à 40 °C

Nombre de pôles :	4

Tension assignée :	690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX160

Plage de réglage de la temporisation de la protection longue durée (tr) :	120400 s à 1,5 x In15 s à 6 x Ir

Finition de la protection du moteur :	déclencheur thermique/magnétique

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Normes :	EN/CEI 60947-2UL 508

Paramètres de protection neutre :	Aucune protection

Régulation reach :	Déclaration REACh

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	MarineEACCCC

Type de produit ou équipement :	Déclencheur

Fonction déclencheur de court-circuit :	non retardé

Réglage de courant du déclencheur de surcharge (a) :	112,0 160,0

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	11,664 kg

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Garantie :	18 mois

Position du pôle neutre :	Gauche

Plage de réglage du seuil de protection courte durée (isd) :	1250 A

Poids de l'emballage (kg) :	492 g

Largeur de l'emballage 1 :	10 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	160,0

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Hauteur de l'emballage 1 :	7 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LI

Type de réseau :	CA

Nb produits dans l'emballage 2 :	23

Qc carton :	23

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c166tm160 3606482000018 schc166tm160

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

404,7153 € / U HT
485,6584 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

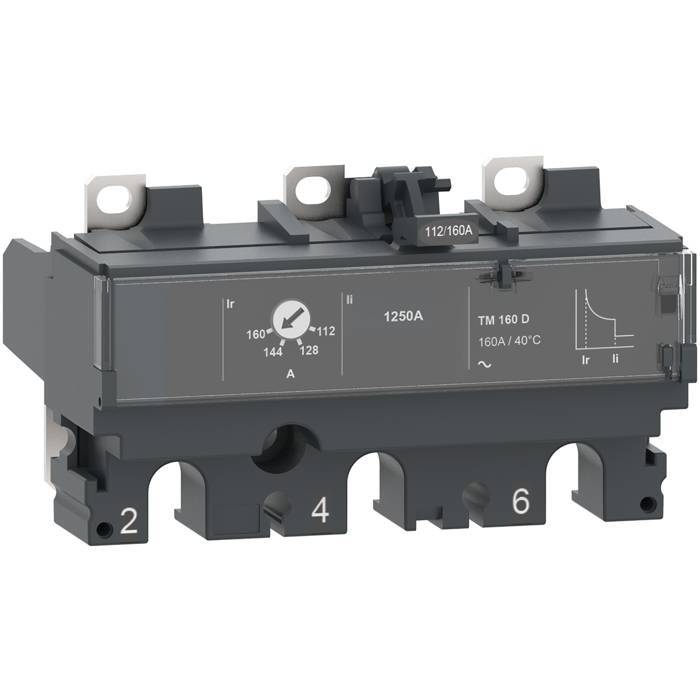

	SCHC163TM160 Décl. TMD160A 3P3D pour NSX160 3606481999580		356,9672 € / U HT 428,3606 € / U TTC

	SCHC254TM160 Décl.TMD 160A 4P4D pour NSX250 3606482000278		500,1066 € / U HT 600,1279 € / U TTC

	SCHC253TM160 Décl.TMD 160A 3P3D pour NSX250 3606481999597		362,2487 € / U HT 434,6984 € / U TTC

	SCHC16N6TM160 NSX160N disj TMD 160A 4P3D 3606481997982		1 135,4685 € / U HT 1 362,5622 € / U TTC

	SCHC16H6TM160 NSX160H disj TMD 160A 4P3D fx 3606481998774		1 318,5911 € / U HT 1 582,3093 € / U TTC

	SCHC16F6TM160 NSX160F disj TMD 160A 4P3D 3606481997333		1 018,7509 € / U HT 1 222,5011 € / U TTC

	SCHC166TM125 Décl. TMD125A 4P3D pour NSX160 3606482000001		276,5419 € / U HT 331,8503 € / U TTC

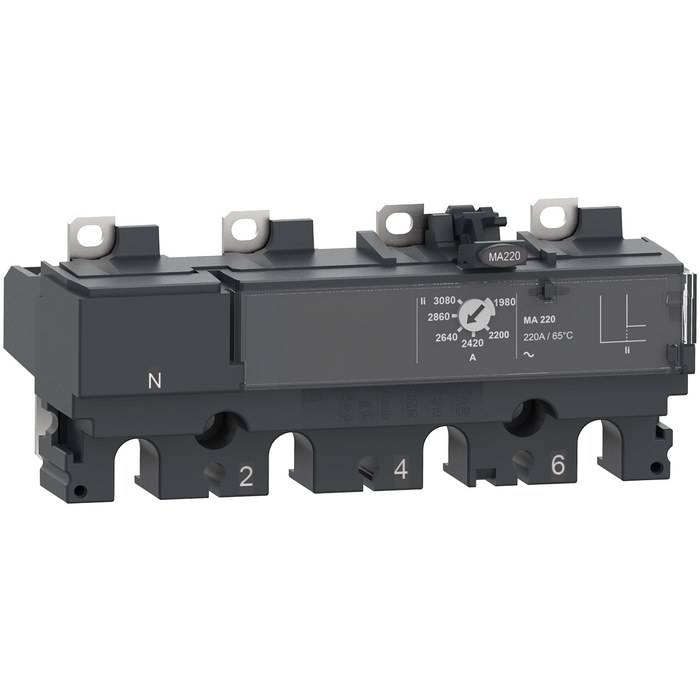

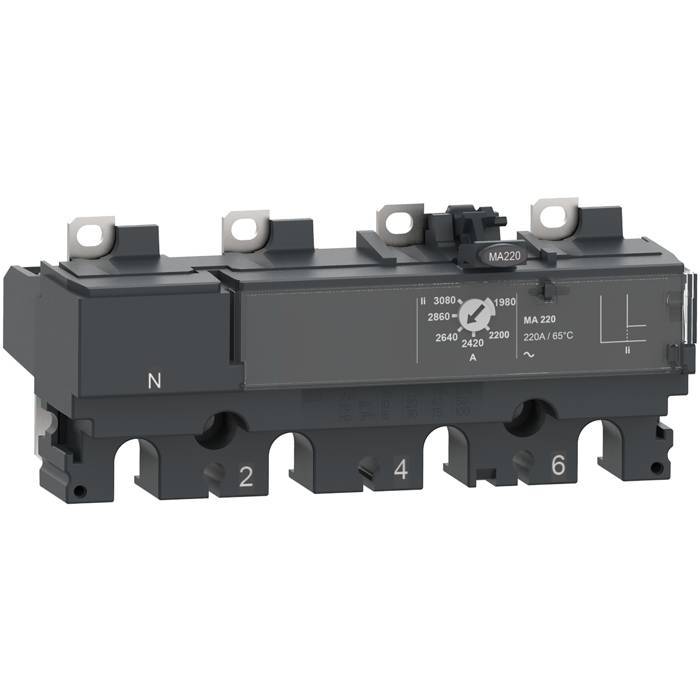

	SCHC166MA150 Décl. MA150A 4P3D pour NSX160 3606482000650		290,9967 € / U HT 349,1960 € / U TTC
