Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

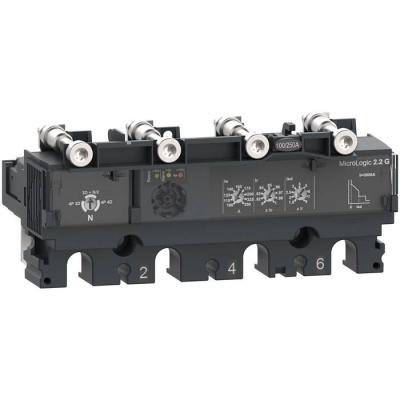

ComPacT NSX - Déclencheur MicroLogic 2.2G 160A - 4P4D pour NSX160-250

Décl. ML2.2G 160A 4P4D NSX160

Code article : SCHC1642G160

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 711,1880 € / U


	Prix unitaire net HT
	680,9515 € / U
	soit :
	817,1418 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000797
Réf. fabricant : C1642G160

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique générateur MicroLogic 2.2G est
un appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 160A, en 4P4D, ce dispositif
assure une protection de surcharge long-retard et
instantané.

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX160ComPacT nouvelle génération NSX250

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	15ás à 1,5 x Ir0,35ás à 7,2 x Ir0,5ás à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Finition de la protection du moteur :	déclencheur électronique

Normes :	EN/CEI 60947-2UL 508

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2 G

Calibre du déclencheur :	160áA à 40á°C

Type de déclencheur :	Electronique

Pôles protégés :	4t3t3t + N/2

Plage de réglage du seuil de protection courte durée (isd) :	1,5...9 x Ir

Certifications du produit :	MarineEACCCC

Application :	Générateur

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	63...160 A

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 2 :	10,401ákg

Fréquence du réseau :	50/60 Hz

Réglage du seuil de protection courte durée isd :	Réglable

Longueur de l'emballage 1 :	14,7ácm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pôle neutre :	Gauche

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,14ás

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	2400 A

Hauteur de l'emballage 1 :	6,8ácm

Largeur de l'emballage 1 :	9,5ácm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2400,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2400,0

Poids de l'emballage (kg) :	570ág

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	160,0

Réglage de courant du déclencheur de surcharge (a) :	160,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	4,0

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	18

Type de tension d'actionnement :	AC

Qc carton :	18

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1642g160 3606482000797 schc1642g160
