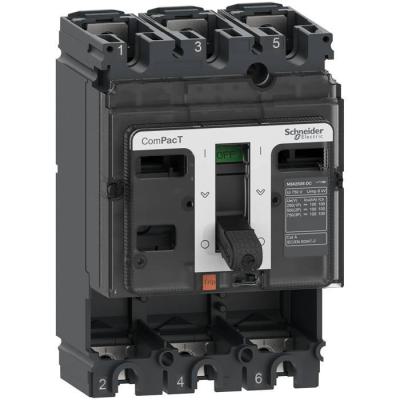

ComPacT NSX160F DC - Bloc de coupure CC sans déclencheur - 160A - 3P - 36kA

NSX160FDC BOLC COUPURE 3P 160A

Code article : SCHC16F3D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 299,2160 € / U


	Prix unitaire net HT
	518,5452 € / U
	soit :
	622,2542 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994769
Réf. fabricant : C16F3D

Informations complémentaires :
Le bloc de coupure NSX160F DC courant continu est un
appareil à composer de la gamme ComPacT NSX sans
déclencheur. Avec un calibre 160A, en 3P PdC F, perfor.
36kA 750Vcc, il dispose d'une commande par maneton pour un
montage sur platine.

Tension assignée :	750 V CC se conformer à CEI 60947-2

Endurance électrique :	10000 cycle 250 V CC In/2 se conformer à CEI 60947-210000 cycle 500 V CC In/2 se conformer

Pouvoir de coupure ultime en court-circuit (icu) :	36 kA Icu à 250 V CC 1P se conformer à CEI 60947-236 kA Icu à 24125 V CC 1P se conformer à

Pouvoir de coupure nominal en court-circuit de service (ics) :	36 kA à 250 V CC se conformer à CEI 60947-2 (1P)36 kA à 24125 V CC se conformer à CEI 6094

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Endurance mécanique :	10000 cycle se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	750 V CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60664-1

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Directive rohs ue :	Conforme Déclaration RoHS UE

Certifications du produit :	KEMAASEFAASTALCIE

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 750 V CC

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	160 A à 40 °C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Normes :	CEI 60947-2

Nom de l'appareil :	NSX160F DC

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	10,946 kg

Poids de l'emballage (kg) :	1,51 kg

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Temps de coupure maximal :	10 ms

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Mode d'installation :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Type de réseau :	CC

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	7

Qc unité :	1

Qc carton :	7

Mots clés : compact nsx bloc coupure déclencheur c16f3d 3606481994769 schc16f3d

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

518,5452 € / U HT
622,2542 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC163MG125D Décl. TMDCG 125A 3P3D NSX160DC 3606481055323		234,7266 € / U HT 281,6719 € / U TTC

	SCHC163MG160D Décl. TMDCG 160A 3P3D NSX160DC 3606481055330		258,1998 € / U HT 309,8398 € / U TTC

	SCHC163TM125D NSX160DC DECL TMDC 3P3D 125A 3606481994899		233,4240 € / U HT 280,1088 € / U TTC

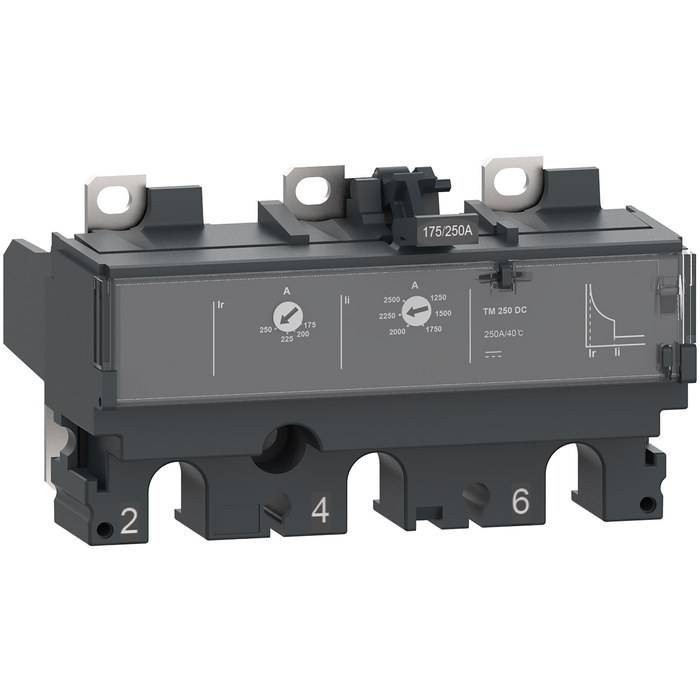

	SCHC163TM160D NSX160DC DECL TMDC 3P3D 160A 3606481994905		239,1760 € / U HT 287,0112 € / U TTC
