Rubin Lacaque

Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

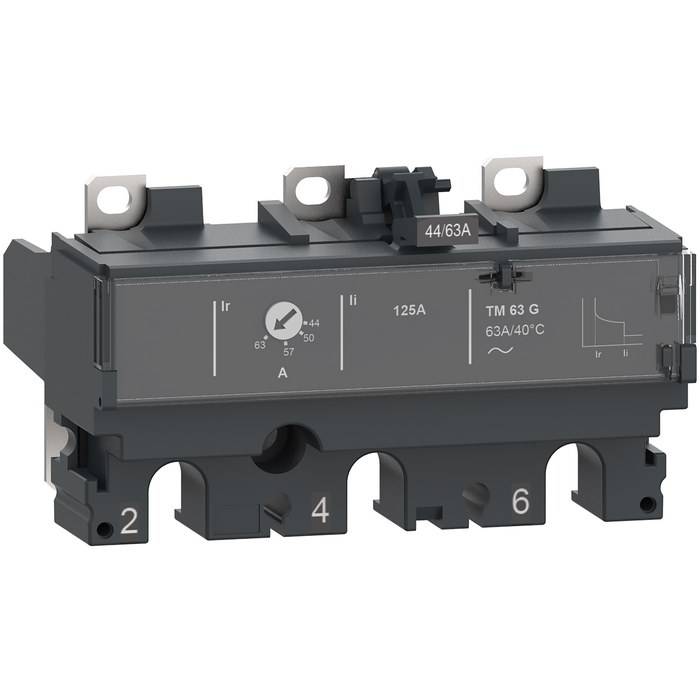

ComPacT NSX - Déclencheur magnéto-thermique TM-DC-G 125A - 3P3D pour NSX160DC

Décl. TMDCG 125A 3P3D NSX160DC

Code article : SCHC163MG125D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	588,1080 € / U


	Prix unitaire net HT
	234,7266 € / U
	soit :
	281,6719 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481055323
Réf. fabricant : C163MG125D

Informations complémentaires :
Le déclencheur magnéto-thermique TM-DC-G s'installe sur un
disj. ComPacT NSX en montage sur platine. En 125A 3P3D, il
assure la protection des surintensités de courant
(surcharge et court-circuit) en applications alimentées par
générateur.

Application :	Générateur

Courant nominal (a) :	125

Poids :	11200 g

Type :	Déclencheur

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Compatibilité de gamme :	ComPacT nouvelle génération NSX100 CCComPacT nouvelle génération NSX160 CCComPacT nouvelle

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 DC nouvelle génération

Finition de la protection du moteur :	déclencheur thermique/magnétique

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Plage de réglage de la temporisation de la protection longue durée (tr) :	120400 s à 1,5 x In

Normes :	UL 508EN/CEI 60947-2

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	125 A à 40 °C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	CCCEACMarine

Fonction déclencheur de court-circuit :	non retardé

Réglage de courant du déclencheur de surcharge (a) :	87,5 125,0

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

(ue) tension assignée d'emploi :	750 V CC

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Poids de l'emballage 3 :	134400 g

Longueur de l'emballage 1 :	10,5 cm

Hauteur de l'emballage 3 :	1500 mm

Longueur de l'emballage 3 :	1200 mm

Garantie :	18 mois

Hauteur de l'emballage 2 :	295 mm

Largeur de l'emballage 2 :	293 mm

Longueur de l'emballage 2 :	405 mm

Largeur de l'emballage 3 :	800 mm

Nom du déclencheur :	TM-G

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Hauteur de l'emballage 1 :	9 cm

Largeur de l'emballage 1 :	6 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	384

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Description des pôles :	3P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LI

Type de réseau :	CC

Plage de réglage du seuil de protection courte durée (isd) :	63

Nb produits dans l'emballage 2 :	32

Qc carton :	32

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c163mg125d 3606481055323 schc163mg125d
