Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

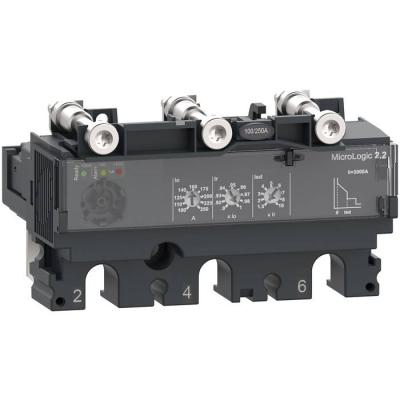

ComPacT NSX - Déclencheur MicroLogic 2.2 160A - 3P3D pour NSX160-250

Décl. ML2.2 160A 3P3D NSX160

Code article : SCHC1632D160

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	1 245,7320 € / U


	Prix unitaire net HT
	495,7277 € / U
	soit :
	594,8732 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999641
Réf. fabricant : C1632D160

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 2.2 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 160A, en 3P3D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Calibre du déclencheur :	160 A à 40 °C

Nombre de poles :	3

Tension assignée :	690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX160ComPacT nouvelle génération NSX250

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Type de produit ou équipement :	Unité de controle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de tension d'actionnement :	auto-alimenté

Type de déclencheur :	Electronique

Application :	Distribution

Certifications du produit :	MarineEACCCC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	63...160 A

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Poids de l'emballage 3 :	10,813 kg

Fréquence du réseau :	50/60 Hz

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	2400 A

Hauteur de l'emballage 1 :	6,5 cm

Largeur de l'emballage 1 :	9,5 cm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2400,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2400,0

Poids de l'emballage (kg) :	440 g

Longueur de l'emballage 1 :	11 cm

Poids de l'emballage 2 :	96 kg

Hauteur de l'emballage 2 :	74 cm

Largeur de l'emballage 2 :	60 cm

Longueur de l'emballage 2 :	80 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant permanent nominal (iu) (a) :	160,0

Réglage de courant du déclencheur de surcharge (a) :	160,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Nb produits dans l'emballage 2 :	192

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 3 :	24

Qc carton :	24

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1632d160 3606481999641 schc1632d160

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

495,7277 € / U HT
594,8732 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC163TM160 Décl. TMD160A 3P3D pour NSX160 3606481999580		356,9672 € / U HT 428,3606 € / U TTC

	SCHC25F32D160 NSX250F disj ML2.2 160A 3P fx 3606481997203		1 324,5794 € / U HT 1 589,4953 € / U TTC

	SCHC25B32D160 NSX250B disj ML2.2 160A 3P3D 3606481996664		1 190,0643 € / U HT 1 428,0772 € / U TTC

	SCHC16S3 NSX160S blc coupure 160A 3P 3606481999412		849,3485 € / U HT 1 019,2182 € / U TTC

	SCHC16N32D160 NSX160N dsj ML2.2 160A 3P3D 3606481998064		1 078,0026 € / U HT 1 293,6031 € / U TTC

	SCHC16N3 NSX160N blc coupure 160A 3P 3606481999399		540,6583 € / U HT 648,7900 € / U TTC

	SCHC16L3 NSX160L blc coupure 160A 3P 3606481999429		1 055,7264 € / U HT 1 266,8717 € / U TTC

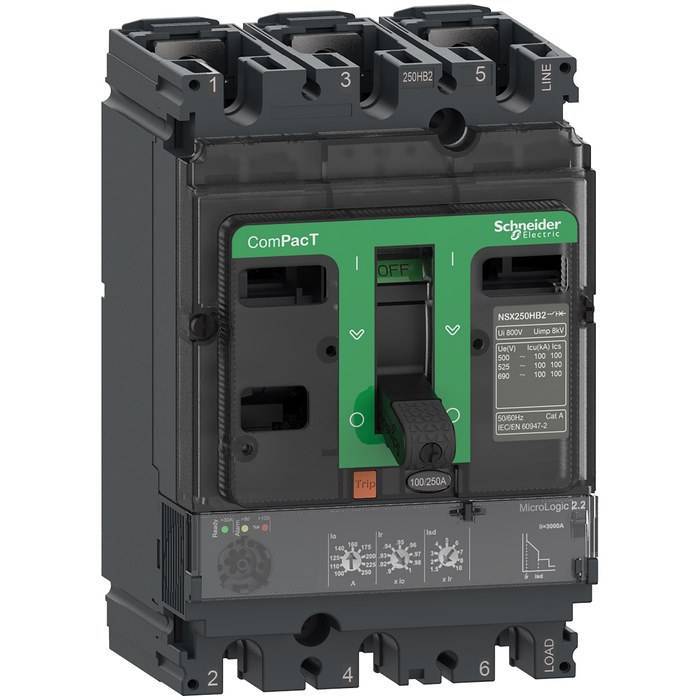

	SCHC16H32D160 NSX160H disj ML2.2 160A 3P3D 3606481998620		1 195,3965 € / U HT 1 434,4758 € / U TTC
