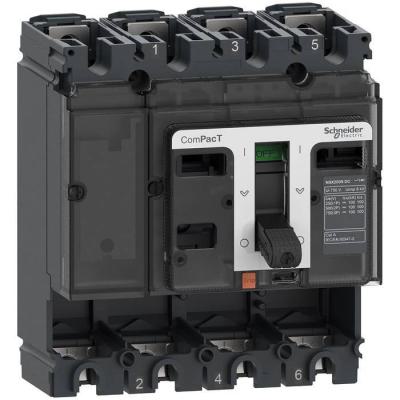

ComPacT NSX160F DC - Bloc de coupure CC sans déclencheur - 160A - 4P - 36kA

NSX160FDC BOLC COUPURE 4P 160A

Code article : SCHC16F4D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 720,7280 € / U


	Prix unitaire net HT
	686,7798 € / U
	soit :
	824,1358 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994820
Réf. fabricant : C16F4D

Informations complémentaires :
Le bloc de coupure NSX160F DC courant continu est un
appareil à composer de la gamme ComPacT NSX sans
déclencheur. Avec un calibre 160A, en 4P PdC F, perfor.
36kA 750Vcc, il dispose d'une commande par maneton pour un
montage sur platine.

Indice de protection (ip) :	IP3X

Nombre de pôles :	4

Tension assignée :	750 V CC se conformer à CEI 60947-2

Endurance électrique :	10000 cycle 250 V CC In/2 se conformer à CEI 60947-210000 cycle 500 V CC In/2 se conformer

Pouvoir de coupure ultime en court-circuit (icu) :	36 kA Icu à 250 V CC 1P se conformer à CEI 60947-236 kA Icu à 24125 V CC 1P se conformer à

Pouvoir de coupure nominal en court-circuit de service (ics) :	36 kA à 250 V CC se conformer à CEI 60947-2 (1P)36 kA à 24125 V CC se conformer à CEI 6094

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Endurance mécanique :	10000 cycle se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	750 V CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60664-1

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Directive rohs ue :	Conforme Déclaration RoHS UE

Certifications du produit :	KEMALCIEASTAASEFA

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 750 V CC

Finition de l'élément d'actionnement :	manette / levier

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	160 A à 40 °C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Normes :	CEI 60947-2

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX160F DC

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage (kg) :	2,027 kg

Poids de l'emballage 2 :	8,548 kg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Temps de coupure maximal :	10 ms

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	160,0

Position du raccordement de circuit principal :	avant

Mode d'installation :	Fixe

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	36,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Description des pôles :	4P

Type de réseau :	CC

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx bloc coupure déclencheur c16f4d 3606481994820 schc16f4d

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

686,7798 € / U HT
824,1358 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC164MG125D Décl. TMDCG 125A 4P4D NSX160DC 3606481055361		365,6561 € / U HT 438,7873 € / U TTC

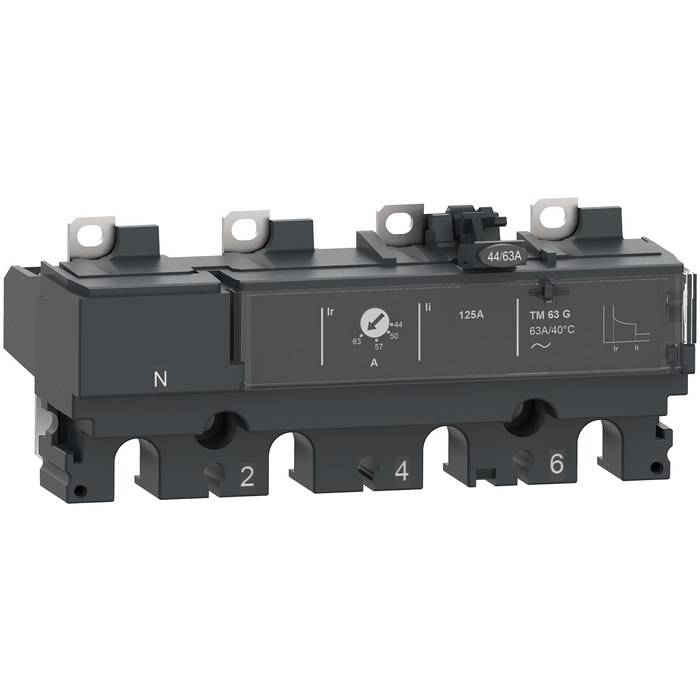

	SCHC164MG160D Décl. TMDCG 160A 4P4D NSX160DC 3606481055378		402,2237 € / U HT 482,6684 € / U TTC

	SCHC164TM125D NSX160DC DECL TMDC 4P4D 125A 3606481994950		327,1105 € / U HT 392,5326 € / U TTC

	SCHC164TM160D NSX160DC DECL TMDC 4P4D 160A 3606481994967		701,0236 € / U HT 841,2283 € / U TTC

	SCHC16F3D NSX160FDC BOLC COUPURE 3P 160A 3606481994769		518,5452 € / U HT 622,2542 € / U TTC

	SCHC16F4 NSX160F blc coupure 160A 4P 3606481999818		574,5772 € / U HT 689,4926 € / U TTC	U	Ajouter

	SCHC16L4 NSX160L blc coupure 160A 4P 3606481999856		1 293,4512 € / U HT 1 552,1414 € / U TTC

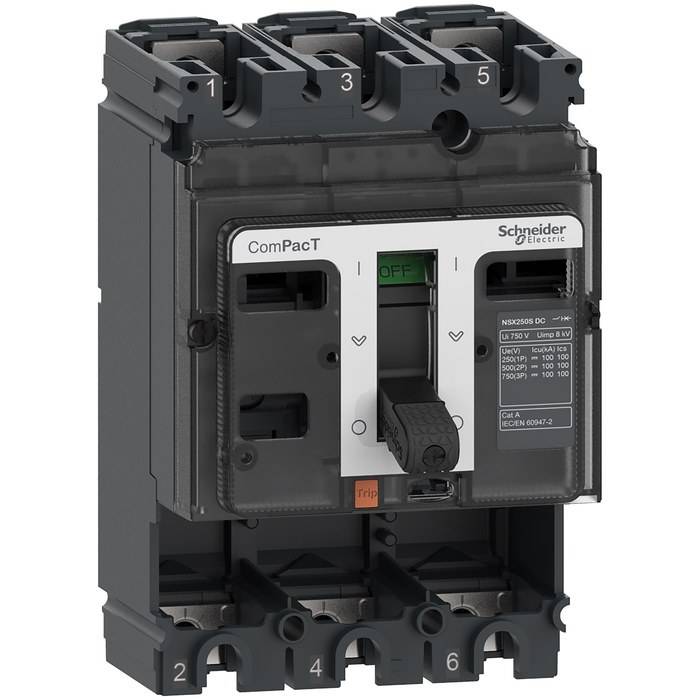

	SCHC16S3D NSX160SDC BOLC COUPURE 3P 160A 3606481994790		582,0631 € / U HT 698,4757 € / U TTC
