Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

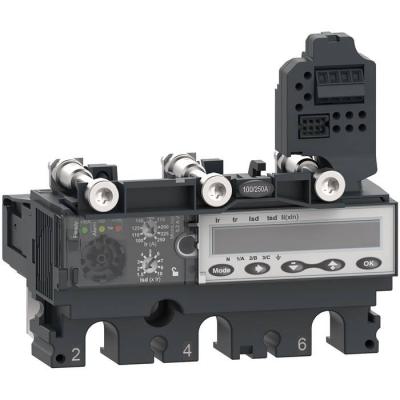

ComPacT NSX - Déclencheur MicroLogic 5.2A-Z 100A - 3P3D pour NSX100-250

Décl. ML5.2AZ 100A 3P3D NSX250

Code article : SCHC1035Z100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 599,5680 € / U


	Prix unitaire net HT
	1 432,4151 € / U
	soit :
	1 718,8981 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000629
Réf. fabricant : C1035Z100

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 5.2A-Z est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 100A, en 3P3D, ce dispositif
assure une protection de surcharge long-retard, court
retard et instantanée.

Calibre du déclencheur :	100 A à 40 °C

Nombre de poles :	3

Tension assignée :	690 V CA 50/60 Hz

Communication des données :	Paramètres de protection et d'alarmeDemande de courant et puissanceIndicateurs de maintena

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Plage de réglage de la temporisation de la protection longue durée (tr) :	15 400 s à 1,5 x Ir0,35 11 s à 7,2 x Ir0,5 16 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0 0,4 s I²t=off0,1 0,4 s I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Nom du déclencheur :	Micrologic 5.2 A-Z

Type de produit ou équipement :	Unité de controle

Régulation reach :	Déclaration REACh

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Type de tension d'actionnement :	auto-alimenté

Type de déclencheur :	Electronique

Certifications du produit :	MarineCCCEAC

Application :	Application

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 12 x In

Type de mesure :	Ampèremètre

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	40...100 A

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	1500,0

Poids de l'emballage (kg) :	547 g

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	15 cm

Courant permanent nominal (iu) (a) :	100,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	150,0

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Hauteur de l'emballage 1 :	9 cm

Tension d'alimentation de courant nominal us cc (v) :	24,0

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1035z100 3606482000629 schc1035z100
