Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

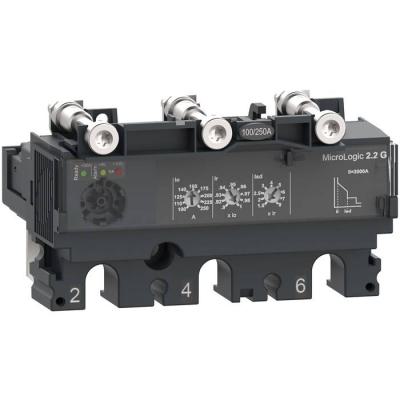

ComPacT NSX - Déclencheur MicroLogic 2.2G 100A - 3P3D pour NSX100-250

Décl. ML2.2G 100A 3P3D NSX100

Code article : SCHC1032G100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 345,4880 € / U


	Prix unitaire net HT
	535,4246 € / U
	soit :
	642,5095 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000599
Réf. fabricant : C1032G100

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique générateur MicroLogic 2.2G est
un appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 100A, en 3P3D, ce dispositif
assure une protection de surcharge long-retard et
instantané.

Calibre du déclencheur :	100 A à 40 °C

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Plage de réglage de la temporisation de la protection longue durée (tr) :	15 s à 1,5 x Ir0,35 s à 7,2 x Ir0,5 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Finition de la protection du moteur :	déclencheur électronique

Normes :	EN/CEI 60947-2UL 508

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2 G

Type de déclencheur :	Electronique

Plage de réglage du seuil de protection courte durée (isd) :	1,5...9 x Ir

Certifications du produit :	MarineCCCEAC

Application :	Générateur

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	40...100 A

Réglage de courant du déclencheur de surcharge (a) :	40,0 100,0

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	10,581 kg

Fréquence du réseau :	50/60 Hz

Réglage du seuil de protection courte durée isd :	Réglable

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,14 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1500 A

Hauteur de l'emballage 1 :	6,5 cm

Largeur de l'emballage 1 :	9,7 cm

Poids de l'emballage (kg) :	438 g

Longueur de l'emballage 1 :	11 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	100,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	24

Qc carton :	24

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1032g100 3606482000599 schc1032g100
