ComPacT NSX - Déclencheur magnéto-thermique TM-G 100A - 3P3D pour NSX100

Décl. TMG 100A 3P3D NSX100

Code article : SCHC103MG100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	668,5800 € / U


	Prix unitaire net HT
	266,8448 € / U
	soit :
	320,2138 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000537
Réf. fabricant : C103MG100

Informations complémentaires :
Le déclencheur magnéto-thermique TM-G s'installe sur un
disj. ComPacT NSX en montage sur platine. En 100A 3P3D, il
assure la protection des surintensités de courant
(surcharge et court-circuit) en applications alimentées par
générateur.

Application :	Générateur

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 DC nouvelle génération

Finition de la protection du moteur :	déclencheur thermique/magnétique

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz750 V CC

Type de déclencheur :	Thermique-magnétique

Plage de réglage de la temporisation de la protection longue durée (tr) :	120à400ás à 1,5 x In

Normes :	UL 508EN/CEI 60947-2

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	100áA à 40á°C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	EACMarineCCC

Type de produit ou équipement :	Déclencheur

Fonction déclencheur de court-circuit :	non retardé

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Poids de l'emballage 3 :	175488ág

Poids de l'emballage 2 :	14624ág

Hauteur de l'emballage 3 :	1500ámm

Longueur de l'emballage 3 :	1200ámm

Garantie :	18 mois

Hauteur de l'emballage 2 :	320ámm

Largeur de l'emballage 2 :	300ámm

Longueur de l'emballage 2 :	410ámm

Largeur de l'emballage 3 :	800ámm

Plage de réglage du seuil de protection courte durée (isd) :	320 A

Poids de l'emballage (kg) :	457ág

Hauteur de l'emballage 1 :	16ácm

Largeur de l'emballage 1 :	10ácm

Longueur de l'emballage 1 :	12ácm

Courant permanent nominal (iu) (a) :	100,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Tension d'alimentation de courant nominal us cc (v) :	750,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	320,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	320,0

Type de tension d'actionnement :	AC/DC

Nom du déclencheur :	TM-G

Type de réseau :	CACC

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	384

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Description des pôles :	3P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	32

Qc carton :	32

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c103mg100 3606482000537 schc103mg100

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

266,8448 € / U HT
320,2138 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

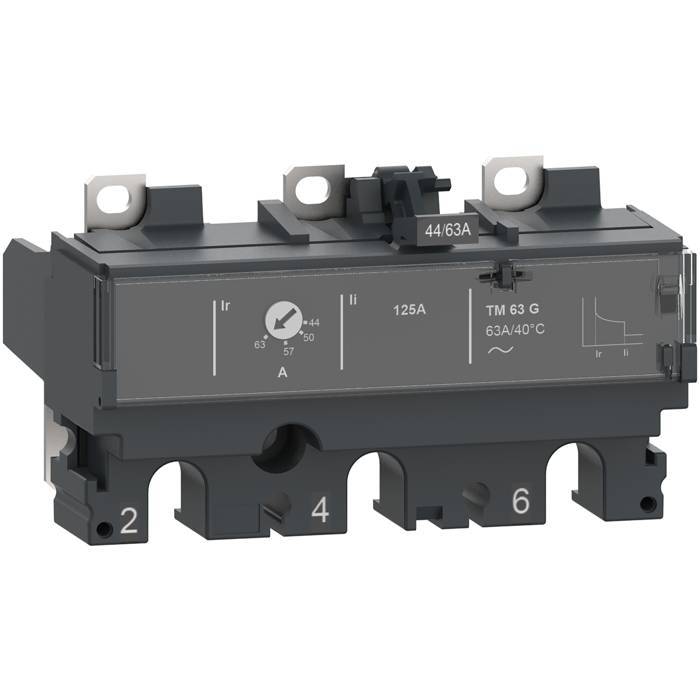

	SCHC103MG063 Décl. TMG 63A 3P3D NSX100 3606482000513		225,6458 € / U HT 270,7750 € / U TTC
