Transfo.& Alimentation d'Equipemen » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

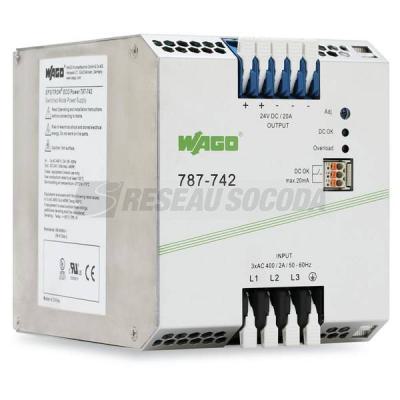

Alimentation A Découpage Eco Triphasée 400 V Ac / 24 V Dc - 20 A - Sortie Dc Ok

Alimentation à découpage ECO 3

Code article : WAO787742

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	706,8000 € / U


	Prix unitaire net HT
	453,8533 € / U
	soit :
	544,6240 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821848387
Réf. fabricant : 787-742

Informations complémentaires :
Alimentation à découpage ECO triphasée 400 V AC / 24 V DC -
20 A - Sortie DC OK

Phases :	2 3

Tension d'entrée nominale u i nom :	(2 / 3) x AC 400 à 500 V

Plage de tension d'entrée :	(2 / 3) x AC 360 à 575 V; DC 500 à 800 V

Domaine de fréquence réseau nominale :	47 à 63 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 3,5 mA

Courant de démarrage :	? 30 A

Facteur de puissance :	? 0,5

Correction du facteur de puissance (pfc) :	Passive

Temps de rétention de panne de secteur :	? 17 ms (3 x 400 VAC)

Tension de sortie nominale uo nom :	DC 24 V (SELV)

Plage de tension de sortie :	DC 22 à 28 V (adjustable)

Préréglage d'usine :	DC 24 V

Courant de sortie nominale io nom :	20 A (24 VDC)

Puissance de sortie :	480 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 100 mV (peak-to-peak)

Comportement dans le cas d'une surcharge :	Puissance constante (dans la phase de surcharge 1,15 à 1,4 x Is); en cas de court-circuit,

Signalisation :	1 x LED DC OK (green) 1 x LED overload (red) 1 x signal output DC OK (optocoupler as make

Indication de l'état de fonctionnement :	LED verte (Us) LED red (overload)

Perte de puissance pv :	? 50 W

Perte de puissance max. pv max. :	55 W

Efficacité :	90%

Fusible interne :	3 x T 5 A / 250 V

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	3 x circuit breakers ? 6 A, characteristic: B or C or motor circuit breakers

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Tension d'isolement sortie/contact de signal :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 30 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Yes

Mtbf :	> 250000 h (selon CEI 61709)

Type de connexion 1 :	Input/Output

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 2706 Series

Conducteur rigide :	0,5 à 6 mm² / 20 à 10 AWG

Conducteur souple :	0,5 à 6 mm² / 20 à 10 AWG

Longueur de dénudage :	11 à 12 mm / 0.43 à 0.47 inch

Type de connexion 2 :	Signaling

Technique de connexion 2 :	Push-in CAGE CLAMPr

Wago terminal 2 :	picoMAX^{r 3}.5, WAGO 2091 Series

Conducteur rigide 2 :	0,2 à 1,5 mm² / 24 à 14 AWG

Conducteur souple 2 :	0,2 à 1,5 mm² / 24 à 14 AWG

Longueur de dénudage 2 :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	110 mm / 4.331 inch

Hauteur :	130 mm / 5.118 inch

Hauteur à partir du niveau supérieur du rail :	151 mm / 5.944 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	1930 g

Température ambiante (fonctionnement) :	-25 à 70 °C

Température ambiante (stockage) :	-40 à 85 °C

Humidité relative :	10 à 95 % (no condensation permissible)

Derating :	-2 % / K (> +50 °C; AC 400 V)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 62368-1; EN 61204-3 (Class A); UL 60950-1; UL 508

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	CN

Gtin :	4050821848387

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	191

Largeur (mm) :	128

Profondeur (mm) :	173

Poids (g) :	2582

Ean :	4050821848387

Mots clés : alimentation decoupage relai 787742 découpage eco triphasée sortie 787-742 4050821848387 wao787742
