Rubin Lacaque

Transfo.& Alimentation d'Equipemen » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

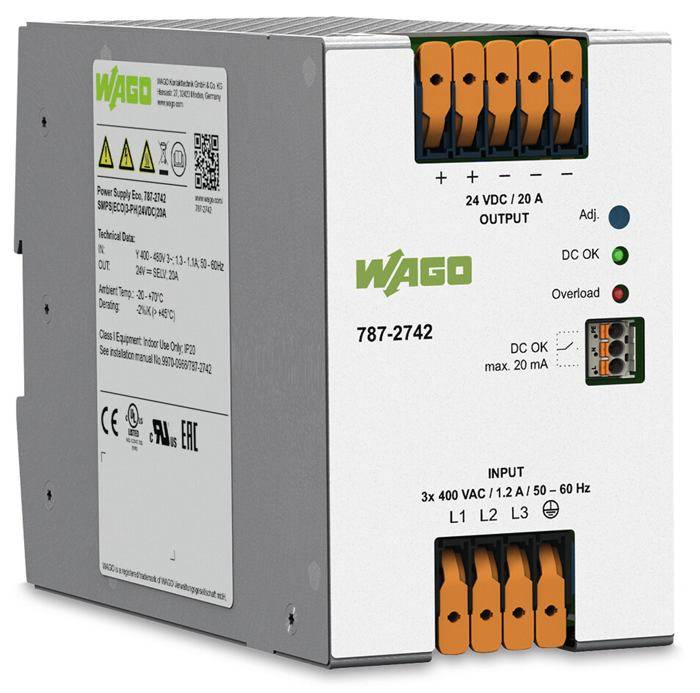

Alimentation A Découpage Eco Triphasée 400 V Ac / 24 V Dc - 20 A - Sortie Dc Ok

SMPS ECO triph.

Code article : WAO7872742

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	637,2000 € / U


	Prix unitaire net HT
	409,1615 € / U
	soit :
	490,9938 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143588973
Réf. fabricant : 787-2742

Informations complémentaires :
Alimentation à découpage ECO triphasée 400 V AC / 24 V DC -
20 A - Sortie DC OK

Phases :	2 3

Tension d'entrée nominale u i nom :	(2 / 3) x AC 400 à 480 V

Plage de tension d'entrée :	(2 / 3) x AC 325 à 575 V; DC 560 à 700 V

Domaine de fréquence réseau nominale :	47 à 63 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 3,5 mA

Courant de démarrage :	? 30 A (400 VAC)

Facteur de puissance :	? 0,7 (400 VAC)

Correction du facteur de puissance (pfc) :	Passive

Temps de rétention de panne de secteur :	? 10 ms (3 x 400 VAC)

Tension de sortie nominale uo nom :	DC 24 V (SELV)

Plage de tension de sortie :	DC 22 à 28 V (adjustable)

Préréglage d'usine :	DC 24 V

Courant de sortie nominale io nom :	20 A (24 VDC)

Puissance de sortie :	480 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 150 mV (peak-to-peak)

Comportement dans le cas d'une surcharge :	Puissance constante (dans la plage de surcharge 1,05 à 1,4 x I_a) ; en cas de co

Signalisation :	1 x LED DC OK (green) 1 x LED overload (red) 1x signal output DC OK (PhotoMOS as make cont

Indication de l'état de fonctionnement :	LED verte (Us) LED red (overload)

Perte de puissance pv :	? 2,15 W (400 VAC; no load); ? 42,5 W (400 VAC; nominal load)

Efficacité :	92%

Fusible interne :	3 x T 3.15 A / 500 VAC

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	3 x circuit breakers ? 10 A, characteristic: B or C

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Tension d'isolement sortie/contact de signal :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 30 V

Catégorie de surtension :	III

Protection contre les pics de tension, primaire :	Varistor

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Max. 2 devices

Mtbf :	> 1,800,000 h (per IEC 61709)

Type de connexion 1 :	Input/Output

Technique de connexion :	Push-in CAGE CLAMPr

Wago terminal :	WAGO 2606 Series

Conducteur rigide :	0,5 à 6 mm² / 20 à 10 AWG

Conducteur souple :	0,5 à 6 mm² / 20 à 10 AWG

Longueur de dénudage :	11 à 13 mm / 0.43 à 0.51 inch

Type de connexion 2 :	Signaling

Technique de connexion 2 :	Push-in CAGE CLAMPr

Wago terminal 2 :	picoMAX^{r 3}.5, WAGO 2091 Series

Conducteur rigide 2 :	0,2 à 1,5 mm² / 24 à 14 AWG

Conducteur souple 2 :	0,2 à 1,5 mm² / 24 à 14 AWG

Longueur de dénudage 2 :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	80 mm / 3.15 inch

Hauteur :	130 mm / 5.118 inch

Hauteur à partir du niveau supérieur du rail :	170 mm / 6.693 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	1710 g

Température ambiante (fonctionnement) :	-20 à 70 °C

Température ambiante (stockage) :	-40 à 85 °C

Humidité relative :	10 à 95 % (no condensation permissible)

Derating :	-2 %/K (> 45 °C)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Choc et vibration :	Shock: 15 g (per EN 60068-2-27) Vibration: 1 g (per EN 60068-2-6)

Marquage de conformité :	1; EAC

Normes/spécifications :	EN 61204-3; EN 60950-1; EN 62368-1; cURus 60950-1; cURus 62368-1; cULus 508; CSA C22.2

Type d'emballage :	20

Pays d'origine :	CN

Gtin :	4055143588973

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	100

Largeur (mm) :	200

Profondeur (mm) :	255

Poids (g) :	2112

Ean :	4055143588973

Mots clés : alimentation découpage eco triphasée sortie 787-2742 7872742 4055143588973 wao7872742
