Rubin Lacaque

Transfo.& Alimentation d'Equipemen » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

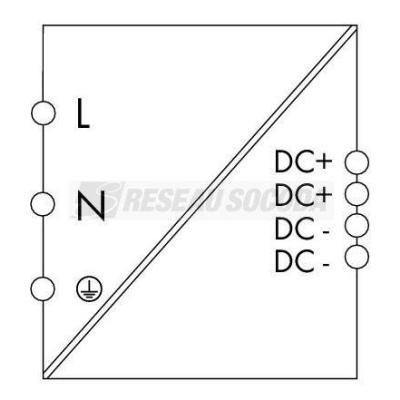

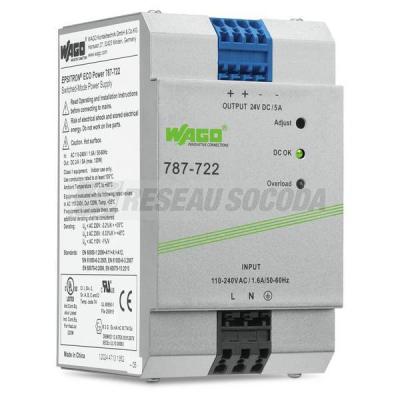

Alimentation A Découpage Eco Monophasée 230 V Ac / 24 V Dc - 5 A

Alimentation à découpage ECO 2

Code article : WAO787722

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	333,6000 € / U


	Prix unitaire net HT
	214,2127 € / U
	soit :
	257,0552 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4066966597776
Réf. fabricant : 787-722

Informations complémentaires :
Alimentation à découpage ECO monophasée 230 V AC / 24 V DC
- 5 A

Phases :	1

Tension d'entrée nominale u i nom :	AC 110 à 240 V

Plage de tension d'entrée :	AC 85 à 264 V; DC 90 à 373 V

Domaine de fréquence réseau nominale :	47 à 63 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 3,5 mA

Courant de démarrage :	? 30 A

Facteur de puissance :	? 0,94 (230 VAC); ? 0,98 (115 VAC)

Correction du facteur de puissance (pfc) :	Aktive

Temps de rétention de panne de secteur :	? 20 ms (230 VAC)

Tension de sortie nominale uo nom :	DC 24 V (SELV)

Plage de tension de sortie :	DC 22 à 28 V (adjustable)

Préréglage d'usine :	DC 24 V

Courant de sortie nominale io nom :	5 A (24 VDC)

Puissance de sortie :	120 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 100 mV (peak-to-peak)

Comportement dans le cas d'une surcharge :	Puissance constante (dans la phase de surcharge 1,15 à 1,4 x Is); en cas de court-circuit,

Signalisation :	1 x LED DC OK (green) 1 x LED overload (red)

Indication de l'état de fonctionnement :	LED verte (DC 24 V o.k.), LED rouge (surcharge) LED red (overload)

Perte de puissance pv :	? 19,5 W (230 VAC; nominal load)

Perte de puissance max. pv max. :	23,5 W (110 VAC / 24 VDC; 5.5 A)

Efficacité :	86 % (230 VAC)

Fusible interne :	F 3,15 A / 250 V

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	Circuit breakers 10 A, 16 A, characteristic: B or C

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 28 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Yes

Mtbf :	480000 h (selon CEI 61709)

Type de connexion 1 :	Input/Output

Technique de connexion :	CAGE CLAMPr

Wago terminal :	WAGO 745 Series

Conducteur rigide :	0,08 à 4 mm² / 28 à 12 AWG

Conducteur souple :	0,08 à 4 mm² / 28 à 12 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Note (section de conducteur) :	12 AWG : THHN, THWN

Largeur :	75 mm / 2.953 inch

Hauteur :	92 mm / 3.622 inch

Hauteur à partir du niveau supérieur du rail :	136 mm / 5.354 inch

Type de montage :	DIN-35 rail (EN 60715)

Charge calorifique :	4,8 MJ

Poids :	850 g

Température ambiante (fonctionnement) :	-10 à 60 °C

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	? 95% (no condensation permissible)

Derating :	-5,33 % / K (> 45 °C pour AC 230 V)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 62368-1; EN 61204-3; cURus 60950-1; cULus 508; ANSI/ISA 12.12.01 (Class I Div. 2); ATEX

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	CN

Gtin :	4045454908188

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	135

Largeur (mm) :	110

Profondeur (mm) :	160

Poids (g) :	868

Ean :	4045454908188

Mots clés : alimentation decoupage 787722 découpage eco monophasée 787-722 4066966597776 wao787722
