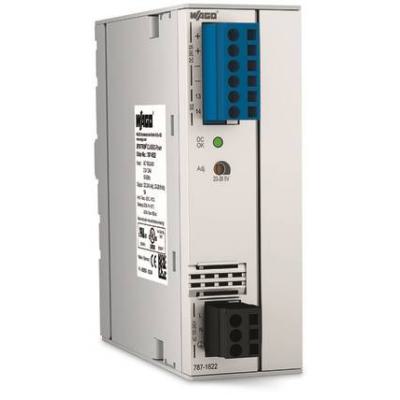

Alimentation A Découpage Classic 230 V Ac / 24 V Dc - 5 A - Relais Dc Ok

Alimentation à découpage CLASS

Code article : WAO7871622

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	456,0000 € / U


	Prix unitaire net HT
	292,8085 € / U
	soit :
	351,3702 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4055143060486
Réf. fabricant : 787-1622

Informations complémentaires :
Alimentation à découpage CLASSIC 230 V AC / 24 V DC - 5 A -
Relais DC OK

Phases :	1

Tension d'entrée nominale u i nom :	AC 100 à 240 V

Plage de tension d'entrée :	AC 85 à 264 V; DC 120 à 372 V

Derating tension d'entrée :	-2,5 % (< AC 97 V)

Domaine de fréquence réseau nominale :	44 à 66 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 1 mA

Courant de démarrage :	? 30 A

Correction du facteur de puissance (pfc) :	Passive

Temps de rétention de panne de secteur :	? 80 ms (230 VAC); ? 10 ms (100 VAC)

Tension de sortie nominale uo nom :	DC 24 V (SELV)

Plage de tension de sortie :	DC 23 à 28,5 V (adjustable)

Préréglage d'usine :	DC 24 V

Courant de sortie nominale io nom :	5 A (24 VDC)

Puissance de sortie :	120 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 30 mV (peak-to-peak)

Limitation du courant :	typ. 1,1 x Is

Comportement dans le cas d'une surcharge :	Courant constant

Signalisation :	1 x LED DC OK (green) 1 x DC OK contact (make contact; max. 30 V AC/DC, 1 A)

Indication de l'état de fonctionnement :	LED verte (Us)

Perte de puissance pv :	? 1,2 W (230 VAC; no load); ? 14,6 W (230 VAC; nominal load)

Perte de puissance max. pv max. :	19,4 W (100 VAC / 24 VDC; 5 A)

Efficacité :	89%

Fusible interne :	T 4 A / 250 V

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	Circuit breakers 6 A, 10 A, 16 A, characteristic: B or C

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 35 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les surtensions, secondaire :	Internal protectiVDCe circuit ? 41 VDC (in case of an error)

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Yes

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input/Output/Signaling

Technique de connexion :	CAGE CLAMPr

Wago terminal :	WAGO 721 Series

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	42 mm / 1.654 inch

Hauteur :	127 mm / 5 inch

Hauteur à partir du niveau supérieur du rail :	137,5 mm / 5.394 inch

Type de montage :	DIN-35 rail (EN 60715)

Poids :	385 g

Température ambiante (fonctionnement) :	-25 à 70 °C (Device start at -40 °C type-tested)

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	-5 %/K (>60 °C, AC 196 V à 264 V); -2,5 %/K (>50 °C, AC 85 V à 195 V)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 60950-1; EN 61204-3; EN 60335-1; UL 60950-1; UL 508; GL

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4055143060486

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	74

Largeur (mm) :	146

Profondeur (mm) :	142

Poids (g) :	665

Ean :	4055143060486

Mots clés : alimentation decoupage relai 7871622 découpage classic relais 787-1622 4055143060486 wao7871622

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

292,8085 € / U HT
351,3702 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

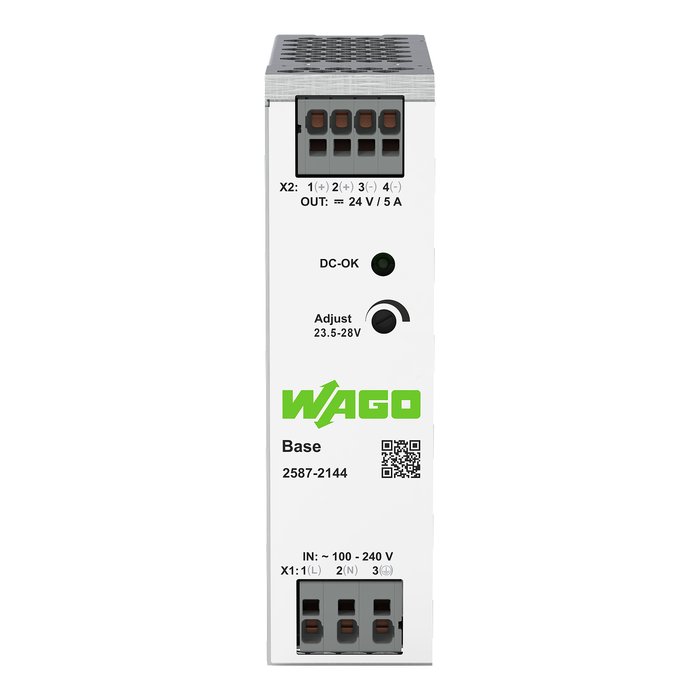

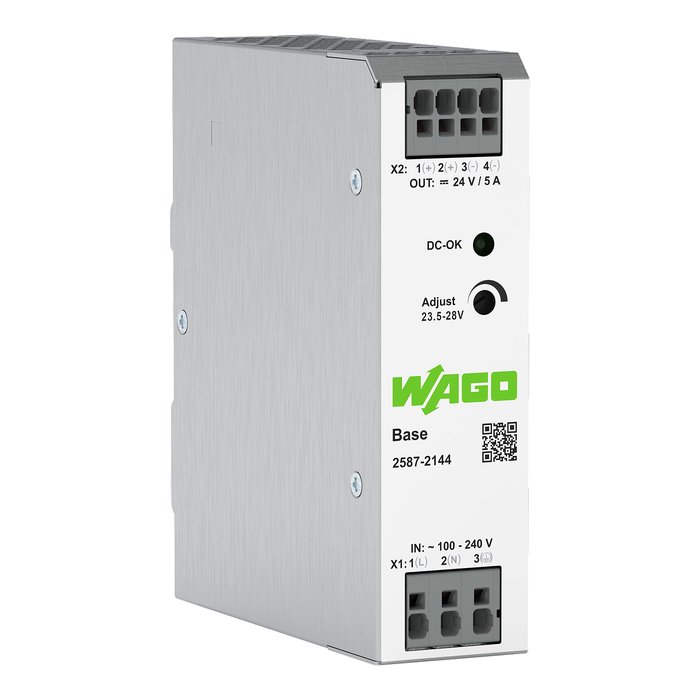

	WAO25872144 Alim Mono 24VDC 5A 4066966626483		59,3709 € / U HT 71,2451 € / U TTC

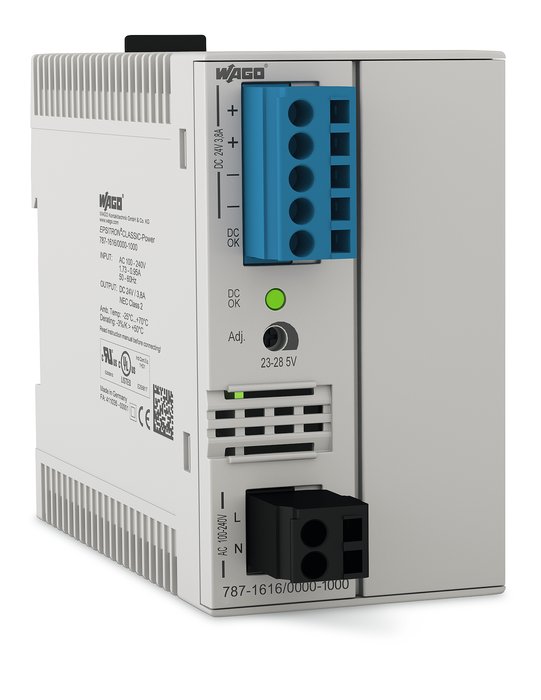

	WAO7871616/0001000 Alimentation à découpage CLASS 4055143060462		248,8874 € / U HT 298,6649 € / U TTC

	WAO7871621 Alimentation à découpage CLASS 4055143060479		241,9524 € / U HT 290,3429 € / U TTC

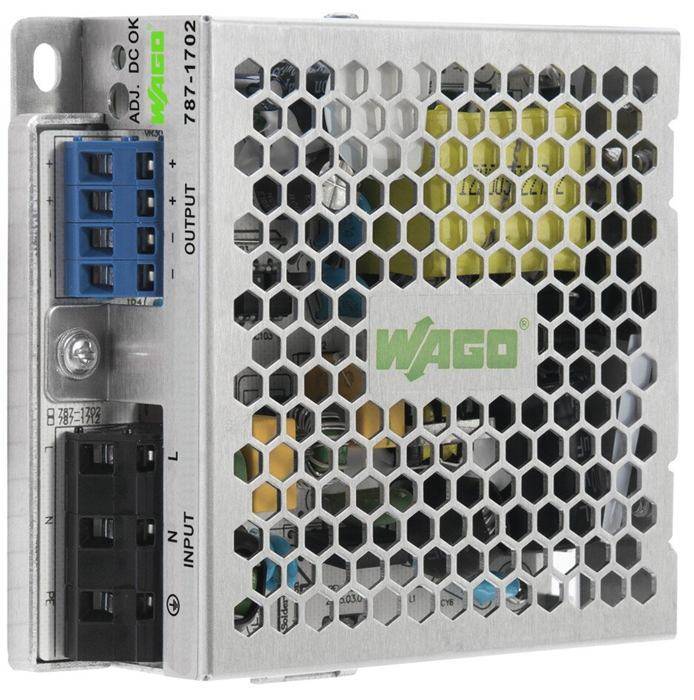

	WAO7871722 Alimentation à découpage ECO L 4055143372442		122,5173 € / U HT 147,0208 € / U TTC

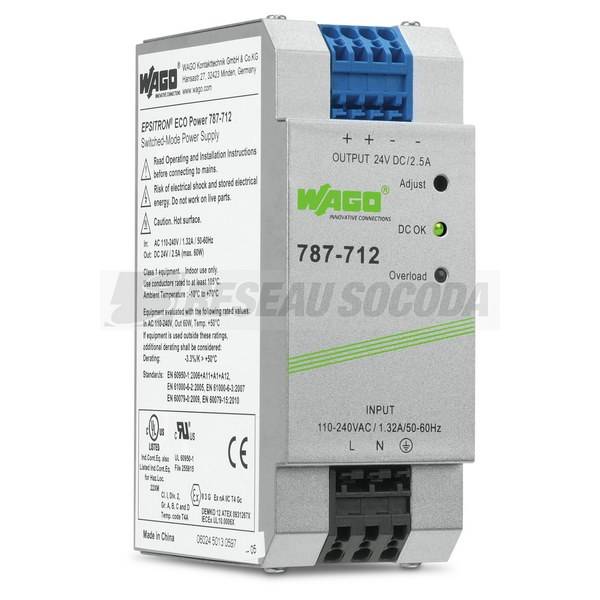

	WAO787712 Alimentation à découpage ECO 2 4066966150780		149,4865 € / U HT 179,3838 € / U TTC

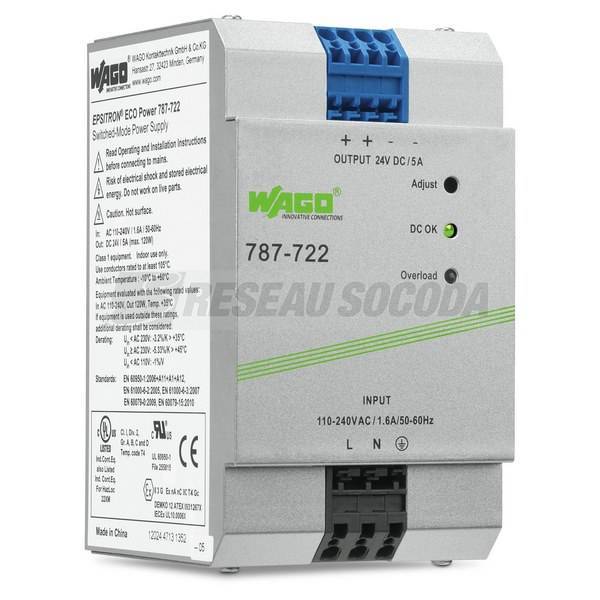

	WAO787722 Alimentation à découpage ECO 2 4066966597776		214,2127 € / U HT 257,0552 € / U TTC
