Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

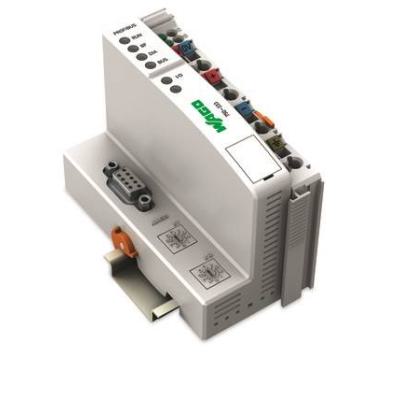

Coupleur Profibus Dp/V1 - 750-333

Cpl PROFIBUS DP/V1

Code article : WAO750333

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	700,8000 € / U


	Prix unitaire net HT
	473,6847 € / U
	soit :
	568,4216 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454526856
Réf. fabricant : 750-333

Informations complémentaires :
Coupleur PROFIBUS DP/V1

Communication :	PROFIBUS

Nombre de coupleurs connectés au maître max. :	96

Nombre de points e/s :	6.000

Vitesse de transmission :	9,6 kBd à 12 MBd

Longueur de segment de bus max. :	1200 m

Moyen de transmission :	Conducteur Cu blindé selon EN 50170

Temps de transmission :	env. 1 ms (10 coupleurs; 32 ED, 32 SD par coupleur; avec 12 Mbauds) 3,3 ms max.

Nombre de modules par nåôud max. :	63

Image de process d'entrée et de sortie (bus de terrain) max. :	244 Byte/244 Byte

Tension d'alimentation système :	DC 24 V(-25 à +30 %); sur niveau de câblage (connexion CAGE CLAMPr)

Consommation de courant alimentation système (5 v) :	200 mA

Courant total pour alimentation système :	1.800 mA

Tension d'alimentation terrain :	DC 24 V (-25 à +30 %); via power jumper contacts

Courant d'entrée typ. en charge (24 v) :	500 mA

Rendement typ. du bloc d'alimentation à la charge nominale (24 v) :	87 %

Séparation galvanique :	500 V (système/alimentation)

Nombre de contacts de puissance, sortant :	3

Capacité de charge en courant des contacts de puissance :	10 A

Norme :	EN 50170

Technique de connexion : communication/bus de terrain :	PROFIBUS: 1 x Connecteur femelle Sub-D 9

Technologie de connexion : alimentation terrain :	6 x CAGE CLAMPr

Technologie de connexion : système d'alimentation :	2 x CAGE CLAMPr

Technologie de connexion : matériel de configuration :	1 x Connecteur mâle à 4 pôles

Type de connexion 1 :	System/field supply

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 14 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 14 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	50,5 mm / 1.988 inch

Hauteur :	71,1 mm / 2.799 inch

Profondeur à partir du niveau supérieur du rail :	63,9 mm / 2.516 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Poids :	183,1 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	4g selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2, secteur naval

Cem : en émission :	selon EN 61000-6-4, construction navale

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Groupe de produits :	15 (Remote I/O)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454526856

Numéro du tarif douanier :	85176200000

Hauteur (mm) :	74

Largeur (mm) :	56

Profondeur (mm) :	104

Poids (g) :	210

Ean :	4045454526856

Mots clés : coupleur profibus 750-333 750333 4045454526856 wao750333

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

473,6847 € / U HT
568,4216 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

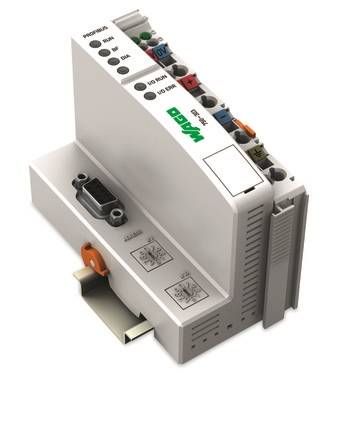

	WAO750303 Cpl PROFIBUS DP/FMS 4045454659431		604,2725 € / U HT 725,1270 € / U TTC

	WAO750306 Cpl DeviceNet 4045454526542		604,2725 € / U HT 725,1270 € / U TTC

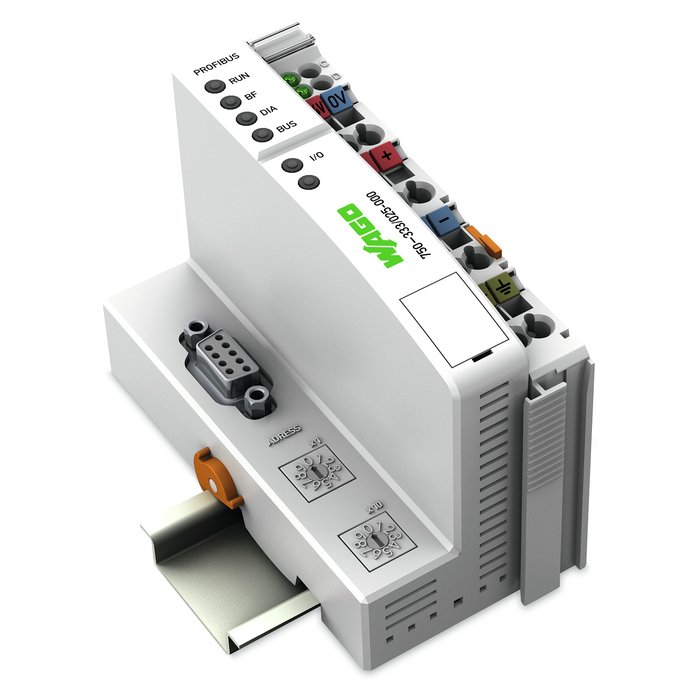

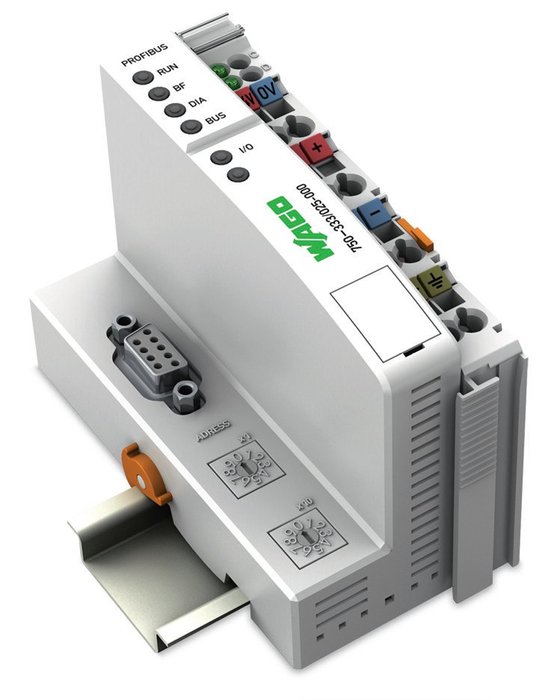

	WAO750333/025000 Cpl PROFIBUS DP/V1 /T 4045454526887		545,0619 € / U HT 654,0743 € / U TTC
