Interfaçage & E/S Déportées » Wago » Composants Automation

Information(s) non contractuelle(s)

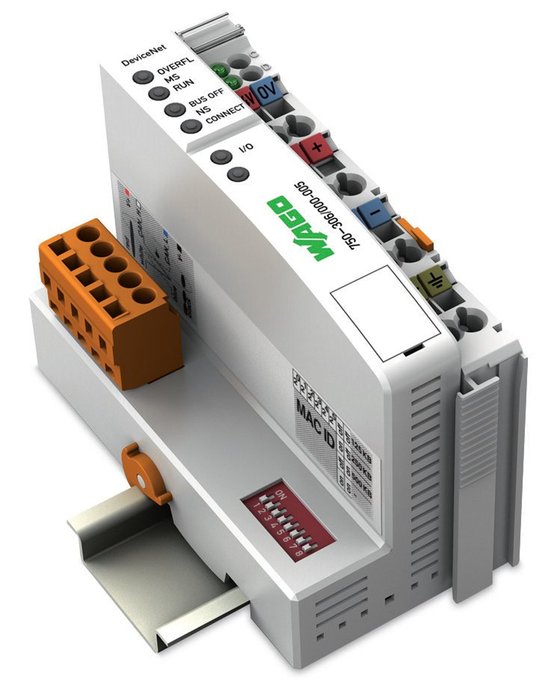

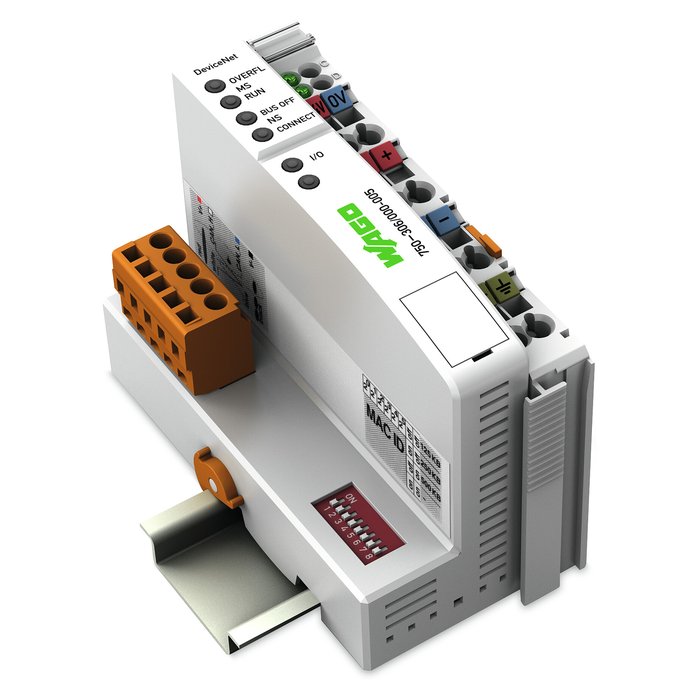

Coupleur Devicenet - 750-306

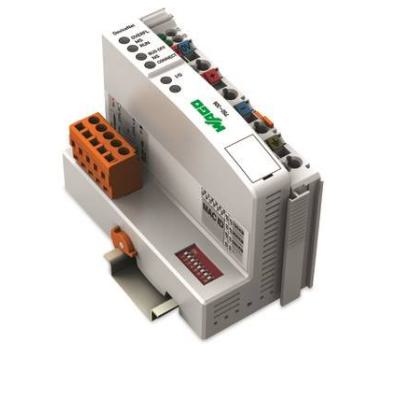

Cpl DeviceNet

Code article : WAO750306

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	894,0000 € / U


	Prix unitaire net HT
	604,2725 € / U
	soit :
	725,1270 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454526542
Réf. fabricant : 750-306

Informations complémentaires :
Coupleur DeviceNet

Communication :	DeviceNet

Nombre de coupleurs connectés au maître max. :	64

Nombre de points e/s :	6.000

Vitesse de transmission :	500 kBd (125 kBd, 250 kBd, 500 kBd)

Longueur de segment de bus max. :	500 m

Moyen de transmission :	Conducteur Cu blindé ; Câble de bus à distance: 2 x 0,82 mm² + 2 x 1,7 mm² ; Ligne de déri

Nombre de modules par nåôud max. :	64

Caractéristiques devicenet :	Polled I/O Message Connection Strobed I/O Message Connection Change of State Cyclic Messag

Image de process d'entrée et de sortie (bus de terrain) max. :	512 Byte/512 Byte

Tension d'alimentation système :	DC 24 V(-25 à +30 %); sur niveau de câblage (connexion CAGE CLAMPr)

Consommation de courant alimentation système (5 v) :	350 mA

Courant total pour alimentation système :	1.650 mA

Tension d'alimentation terrain :	DC 24 V (-25 à +30 %); via power jumper contacts

Courant d'entrée par interface devicenet pour 11 v :	120 mA

Courant d'entrée typ. en charge (24 v) :	500 mA

Rendement typ. du bloc d'alimentation à la charge nominale (24 v) :	87 %

Séparation galvanique :	500 V (système/alimentation)

Nombre de contacts de puissance, sortant :	3

Capacité de charge en courant des contacts de puissance :	10 A

Certification :	ODVA

Technique de connexion : communication/bus de terrain :	DeviceNet: 1 x Connecteur mâle à 5 pôles

Technologie de connexion : alimentation terrain :	6 x CAGE CLAMPr

Technologie de connexion : système d'alimentation :	2 x CAGE CLAMPr

Technologie de connexion : matériel de configuration :	1 x Connecteur mâle à 4 pôles

Type de connexion 1 :	System/field supply

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 14 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 14 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Largeur :	50,5 mm / 1.988 inch

Hauteur :	71,1 mm / 2.799 inch

Profondeur à partir du niveau supérieur du rail :	63,9 mm / 2.516 inch

Profondeur :	100 mm / 3.937 inch

Type de montage :	Rail 35

Couleur :	gris clair

Matériel de l'enveloppe :	Polycarbonate, polyamide 6.6

Charge calorifique :	3,073 MJ

Poids :	200 g

Marquage de conformité :	CE

Température ambiante (fonctionnement) :	0 à 55 °C

Température ambiante (stockage) :	-40 à 85 °C

Indice de protection :	IP20

Degré de pollution 5 :	2 selon CEI 61131-2

Altitude de fonctionnement :	0 à 2000 m

Position de montage :	horizontal, vertical

Humidité relative (sans condensation) :	95 %

Résistance aux vibrations :	4g selon CEI 60068-2-6

Résistance aux chocs :	15g selon CEI 60068-2-27

Cem - susceptibilité en réception :	selon EN 61000-6-2, secteur naval

Cem : en émission :	selon EN 61000-6-4, construction navale

Contrainte par matières polluantes :	Selon CEI 60068-2-42 et CEI 60068-2-43

Concentration maximale en matière polluante h2s admise à une humidité relative :

Concentration maximale en matière polluante so2 admise à une humidité relative :

Groupe de produits :	15 (Remote I/O)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454526542

Numéro du tarif douanier :	85176200000

Hauteur (mm) :	74

Largeur (mm) :	56

Profondeur (mm) :	104

Poids (g) :	216

Ean :	4045454526542

Mots clés : coupleur devicenet 750-306 750306 4045454526542 wao750306
