Connectique Electronique » Wago » Connecteurs Multi Systèmes (Mcs)

Information(s) non contractuelle(s)

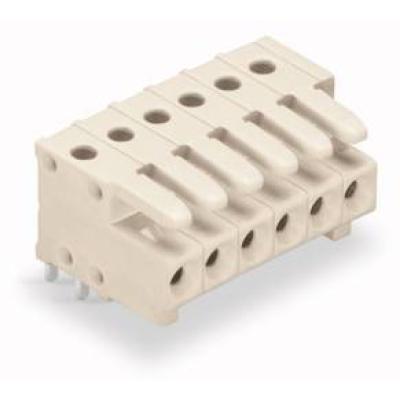

Connect Fem Av Br A Souder/Coude/12P - 734-542

Connect fem av br a souder/cou

Code article : WAO734542

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	9,0720 € / U


	Prix unitaire net HT
	5,8254 € / U
	soit :
	6,9905 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4045454120665
Réf. fabricant : 734-542

Informations complémentaires :
Connect fem av br a souder/coude/12p

Tension de référence (iii / 3) :	160 V

Tension assignée de tenue aux chocs (iii / 3) :	2,5 kV

Tension de référence (iii / 2) :	160 V

Tension assignée de tenue aux chocs (iii / 2) :	2,5 kV

Tension de référence (ii / 2) :	320 V

Tension assignée de tenue aux chocs (ii / 2) :	2,5 kV

Courant :	10 A

Légende données de référence :	(III / 2) ? Catégorie de surtension III / degré de pollution 2

Tension de référence ul (use group b) :	300 V

Courant de référence ul (use group b) :	10 A

Tension de référence ul (use group d) :	300 V

Courant de référence ul (use group d) :	10 A

Approvals per :	UL 1059

Tension de référence csa (use group b) :	300 V

Courant de référence csa (use group b) :	10 A

Tension de référence csa (use group d) :	300 V

Courant de référence csa (use group d) :	10 A

Nombre de pôles :	12

Nombre total des points de serrage :	12

Nombre total des potentiels :	12

Nombre de types de connexion :	1

Nombre des niveaux :	1

Pas :	3,5 mm / 0.138 inch

Largeur :	43,5 mm / 1.713 inch

Hauteur :	14,3 mm / 0.563 inch

Hauteur utile :	10,5 mm / 0.413 inch

Profondeur :	14,65 mm / 0.577 inch

Longueur de la broche à souder :	3,8 mm

Dimensions broche à souder :	0,9 x 0,9 mm

Diamètre de perçage avec tolérance :	1,4 (+0,1) mm

Version de contact dans le domaine des connecteurs :	Connecteurs femelles

Type de connexion de connecteur :	pour platine

Protection contre l'inversion :	Yes

Sens d'enfichage au circuit imprimé :	0 °

Contacts circuits imprimés :	THT

Afffectation broche à souder :	en série sur tout le connecteur femelle

Nombre de broches à souder par potentiel :	1

Couleur :	gris clair

Groupe du matériau isolant :	I

Matière isolante :	Polyamide 66 (PA 66)

Flammability class per ul94 :	V0

Matériau du contact :	Alliage de cuivre

Surface du contact :	étamé

Charge calorifique :	0,099 MJ

Poids :	6,3 g

Plage de températures limites :	-60 à +100 °C

Groupe de produits :	3 (Multi Conn. System)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4045454120665

Numéro du tarif douanier :	85366990990

Poids (g) :	573,5

Hauteur (mm) :	35

Largeur (mm) :	250

Profondeur (mm) :	315

Ean :	4045454120665

Mots clés : 3-pol 12p coude souder coude/pi//3-pol connect souder/coude/12p 734542 fem 734-542 4045454120665 wao734542

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

5,8254 € / U HT
6,9905 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO2231105/026000 Connect fem 5mm 5p/a pouss int 4045454696429		3,7063 € / U HT 4,4476 € / U TTC

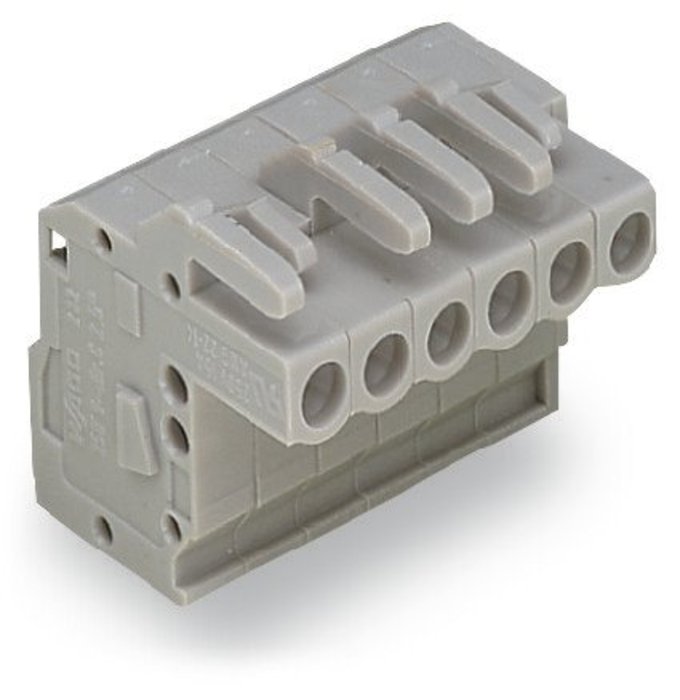

	WAO232122/026000 Conn.fem.coude cot.ond. 5mm 22 4044918384315		13,7004 € / U HT 16,4405 € / U TTC
