Conn.Fem.Coude Cot.Ond. 5Mm 22 Pol. - 232-122/026-000

Conn.fem.coude cot.ond. 5mm 22

Code article : WAO232122/026000

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	21,3360 € / U


	Prix unitaire net HT
	13,7004 € / U
	soit :
	16,4405 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4044918384315
Réf. fabricant : 232-122/026-000

Informations complémentaires :
Conn.fem.coude cot.ond. 5mm 22 pol.

Tension de référence (iii / 3) :	320 V

Tension assignée de tenue aux chocs (iii / 3) :	4 kV

Tension de référence (iii / 2) :	320 V

Tension assignée de tenue aux chocs (iii / 2) :	4 kV

Tension de référence (ii / 2) :	630 V

Tension assignée de tenue aux chocs (ii / 2) :	4 kV

Courant :	14 A

Légende données de référence :	(III / 2) ? Catégorie de surtension III / degré de pollution 2

Tension de référence ul (use group b) :	300 V

Courant de référence ul (use group b) :	15 A

Tension de référence ul (use group d) :	300 V

Courant de référence ul (use group d) :	10 A

Approvals per :	UL 1059

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	15 A

Tension de référence csa (use group b) :	300 V

Courant de référence csa (use group b) :	15 A

Tension de référence csa (use group d) :	300 V

Courant de référence csa (use group d) :	10 A

Technique de connexion :	CAGE CLAMPr

Type d'actionnement :	Outil de manipulation

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteurs souples avec embout d'extrémité isolé :	0,25 à 1,5 mm²

Conducteurs souples avec embout d'extrémité sans isolation plastique :	0,25 à 2,5 mm²

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Nombre de pôles :	22

Nombre total des points de serrage :	22

Nombre total des potentiels :	22

Nombre de types de connexion :	1

Nombre des niveaux :	1

Direction de sortie des conducteurs par rapport à la direction d'enfichage :	270 °

Pas :	5 mm / 0.197 inch

Largeur :	112,4 mm / 4.425 inch

Hauteur :	23,9 mm / 0.941 inch

Profondeur :	22,75 mm / 0.896 inch

Mode de construction :	type incliné

Version de contact dans le domaine des connecteurs :	Connecteurs femelles

Type de connexion de connecteur :	pour conducteur

Couleur :	gris

Groupe du matériau isolant :	I

Matière isolante :	Polyamide 66 (PA 66)

Flammability class per ul94 :	V0

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Alliage de cuivre

Surface du contact :	étamé

Charge calorifique :	0,665 MJ

Poids :	40,9 g

Plage de températures limites :	-60 à +100 °C

Groupe de produits :	3 (Multi Conn. System)

Type d'emballage :	20

Pays d'origine :	PL

Gtin :	4044918384315

Numéro du tarif douanier :	85366990990

Poids (g) :	503

Hauteur (mm) :	34

Largeur (mm) :	166

Profondeur (mm) :	260

Ean :	4044918384315

Mots clés : 232122/026000 conn fem coude cot ond pol 232-122/026-000 232122026000 4044918384315 wao232122/026000

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

13,7004 € / U HT
16,4405 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	WAO232240/031000 Connect fem 5mm 10p/broche cou 4044918624961		4,8237 € / U HT 5,7884 € / U TTC

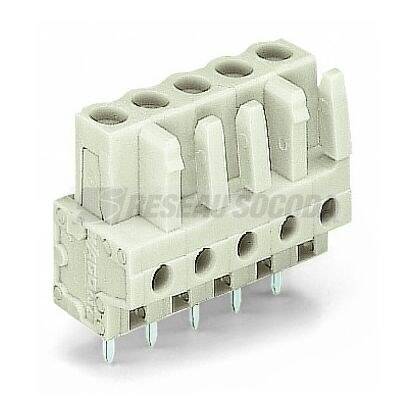

	WAO722141 Connect fem br coudee pi 5mm 1 4045454937898		5,3401 € / U HT 6,4081 € / U TTC
