Détection » TMSS Télémécanique Sensors » EL - Ultrasonic sensors

Information(s) non contractuelle(s)

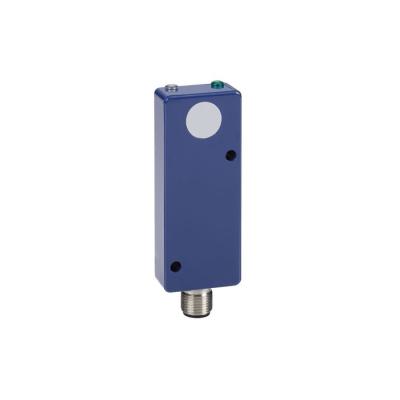

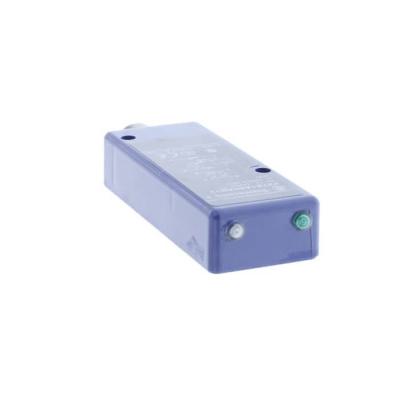

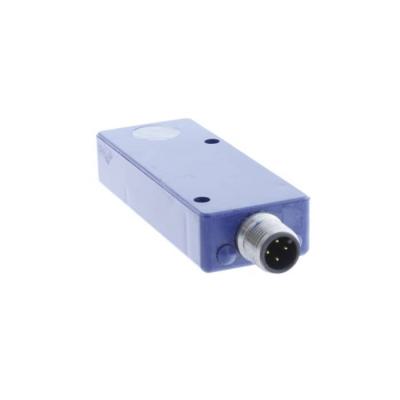

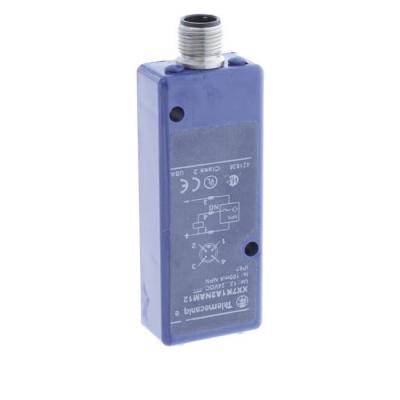

Osisense Xx - Détecteur Ultrasons - 74X30X16 - Proximité - Sn 0,25M - 1F - M12

DETEC.ULTRASON 250MM PLAT

Code article : TMSXX7K1A2PAM12

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	603,9600 € / U


	Prix unitaire net HT
	348,2836 € / U
	soit :
	417,9403 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916079751
Réf. fabricant : XX7K1A2PAM12

Informations complémentaires :
Ce détecteur à ultrasons de forme parallélépipède à usage
général se monte directement sur une surface ou une équerre
grâce à 2 points de fixation par vis. Il est conforme à la
norme IEC 60947-5-2.

Ip :	IP67 se conformer à CEI 60529

Poids :	1,218 kg

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue aux chocs mécaniques :	30 gn sur les 3 axes pour 11 ms se conformer à CEI 60068-2-27

Etat led :	Alimentation activée: 1 LED (vert)Etat sortie: 1 LED (jaune)

(us) tension d'alimentation :	1224 V CC avec protection contre l'inversion de polarité

Tenue aux vibrations :	+/-1 mm (f = 1055 Hz) se conformer à CEI 60068-2-6

Tenue aux champs électromagnétiques rayonnés :	10 V/m niveau 3 se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	8 kV niveau 4 se conformer à CEI 6100-4-11

Tenue aux transitoires rapides :	1 kV niveau 3 se conformer à CEI 61000-4-4

Gamme de produits :	Telemecanique Ultrasonic sensors XX

Profil environnemental :	Profil environnemental du Produit

Raccordement électrique :	Connecteur mâle M12 4 broches

Taille minimale de l'objet à détecter :	Diamètre du cylindre 1,6 mm

Profil de circularité :	Informations de fin de vie

Forme du capteur :	Forme plate 74 x 30 x 16

Finition de la fonction de commutation :	contact à fermeture (NO)

Type de capteur :	Détecteur à ultrasons

Statut environnemental de l'offre :	Produit Green Premium

Système de détection :	Réflexion directe

Régulation reach :	Déclaration REACh

Finition du raccordement électrique :	connecteur M12

(sd) domaine de détection :	0,0510,254 m

(sa) portée de travail :	0,0510,254 m

Normes :	IEC 60947-5-2

Portée nominale :	0,25 m fixe

Limites de la tension d'alimentation :	1028 V CC

Nom de gamme :	Universel

Matière :	Plastique

Type de signal de sortie :	Numérique

Température ambiante de stockage :	-4080 °C

Matériau du boîtier/corps :	plastique

Matériau de la surface active du capteur :	plastique

Mode de raccordement :	A 3 fils

Matière de la face avant :	Silicone

Fréquence de commutation :	<= 80 Hz

Poids de l'emballage 3 :	2,255 kg

Trajectoire différentielle maximale :	0,35 mm

Zone aveugle :	051 mm

Fréquence de transmission :	500 kHz

Température de l'air ambiant en fonctionnement :	050 °C

Garantie :	18 mois

Courant commuté maximum :	100 mA

Retard à la disponibilité maxi :	350 ms

Hauteur de l'emballage 1 :	3,8 cm

Largeur de l'emballage 1 :	8,7 cm

Longueur de l'emballage 1 :	8,8 cm

Type de construction du boîtier :	Quader

Sortie logique :	1 "F"

Matière du coffret :	ULTEM

Précision de répétition :	0,7 %

Consommation électrique :	60 mA

Hauteur :	30 mm

Largeur :	17 mm

Profondeur :	85 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant de sortie max. (ma) :	100,0

Distance ajustable (mm) :	254,0

Plage de mesure de la longueur (mm) :	254,0

Angle du faisceau :	14 °

Retard réponse maximal :	5 ms

Retard récupération maxi :	5 ms

Température ambiante (°c) :	50,0

Fréquence de commutation (hz) :	80,0

Zone aveugle (mm) :	51,0

Courant à vide (ma) :	60,0

Tension d'alimentation (v) :	24,0

Largeur du capteur (mm) :	16,0

Hauteur du capteur (mm) :	30,0

Longueur du capteur (mm) :	74,0

Nom du détecteur :	XX7

Type de sortie logique :	PNP

Chute de tension maximale :	1 V

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Type d'emballage 3 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Finition de la sortie de commutation :	PNP

Ecart de linéarité relatif (%) :	0,0

Précision de répétition relative (%) :	0,7

Numéro awg :	0,0

Diamètre du capteur (mm) :	0,0

Marquage :	CE

Certifications du produit :	UL

Nb produits dans l'emballage 2 :	15

Nb produits dans l'emballage 3 :	30

Type de tension :	DC

Qc carton :	30

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : osisense détecteur ultrasons proximité xx7k1a2pam12 3666916079751 tmsxx7k1a2pam12
