Détection » TMSS Télémécanique Sensors » EL - Ultrasonic sensors

Information(s) non contractuelle(s)

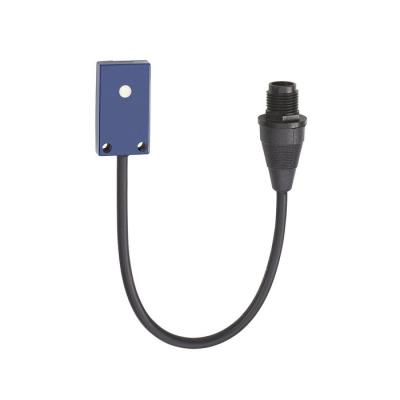

Osisense Xx - Détecteur Ultrasons - 33X19X7,6 - Prox. - Sn 0,1M - 1F - M12 0,15M

DETEC.ULTRASON 100MM PLAT

Code article : TMSXX7F1A2PAL01M12

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	485,6400 € / U


	Prix unitaire net HT
	280,0524 € / U
	soit :
	336,0629 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916079768
Réf. fabricant : XX7F1A2PAL01M12

Informations complémentaires :
Ce détecteur à ultrasons de forme parallélépipède à usage
général se monte directement sur une surface ou une équerre
grâce à 2 points de fixation par vis. Il est conforme à la
norme IEC 60947-5-2.

Ip :	IP67 se conformer à CEI 60529

Poids :	0,04 kg

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Raccordement électrique :	Connecteur mâle distant M12 4 broches, 0,15 m longueur de câble

Tenue aux chocs mécaniques :	30 gn sur les 3 axes pour 11 ms se conformer à CEI 60068-2-27

Etat led :	Alimentation activée: 1 LED (vert)Etat sortie: 1 LED (jaune)

(us) tension d'alimentation :	1224 V CC avec protection contre l'inversion de polarité

Taille minimale de l'objet à détecter :	Diamètre du cylindre 2,5 mmBarre plate largeur 1 mm

Tenue aux vibrations :	+/-1 mm (f = 1055 Hz) se conformer à CEI 60068-2-6

Tenue aux champs électromagnétiques rayonnés :	10 V/m niveau 3 se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques :	8 kV niveau 4 se conformer à CEI 6100-4-11

Tenue aux transitoires rapides :	1 kV niveau 3 se conformer à CEI 61000-4-4

Gamme de produits :	Telemecanique Ultrasonic sensors XX

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Forme du capteur :	Forme plate 33 x 19 x 7,6

Finition de la fonction de commutation :	contact à fermeture (NO)

Type de capteur :	Détecteur à ultrasons

Statut environnemental de l'offre :	Produit Green Premium

Système de détection :	Réflexion directe

Régulation reach :	Déclaration REACh

(sd) domaine de détection :	0,00640,102 m

(sa) portée de travail :	0,00640,102 m

Finition du raccordement électrique :	connecteur M12

Normes :	IEC 60947-5-2

Portée nominale :	0,1 m fixe

Limites de la tension d'alimentation :	1028 V CC

Nom de gamme :	Universel

Matière :	Plastique

Type de signal de sortie :	Numérique

Fréquence de commutation :	<= 100 Hz

Température de l'air ambiant en fonctionnement :	-2065 °C

Température ambiante de stockage :	-4080 °C

Matériau du boîtier/corps :	plastique

Matériau de la surface active du capteur :	plastique

Mode de raccordement :	A 3 fils

Zone aveugle :	06,4 mm

Fréquence de transmission :	500 kHz

Garantie :	18 mois

Trajectoire différentielle maximale :	0,7 mm

Courant commuté maximum :	100 mA

Hauteur de l'emballage 1 :	9,5 cm

Largeur de l'emballage 1 :	7,1 cm

Longueur de l'emballage 1 :	3,6 cm

Type de construction du boîtier :	Quader

Sortie logique :	1 "F"

Matière du coffret :	ULTEM

Matière de la face avant :	Epoxy

Précision de répétition :	0,7 %

Consommation électrique :	25 mA

Retard à la disponibilité maxi :	20 ms

Hauteur :	19 mm

Profondeur :	33 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Courant de sortie max. (ma) :	100,0

Fréquence de commutation (hz) :	100,0

Distance ajustable (mm) :	102,0

Angle du faisceau :	14 °

Retard réponse maximal :	4 ms

Retard récupération maxi :	4 ms

Largeur :	8 mm

Température ambiante (°c) :	65,0

Courant à vide (ma) :	25,0

Tension d'alimentation (v) :	24,0

Hauteur du capteur (mm) :	19,0

Longueur du capteur (mm) :	33,0

Nom du détecteur :	XX7

Type de sortie logique :	PNP

Chute de tension maximale :	1 V

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Finition de la sortie de commutation :	PNP

Zone aveugle (mm) :	6,4

Ecart de linéarité relatif (%) :	0,0

Précision de répétition relative (%) :	0,7

Numéro awg :	0,0

Largeur du capteur (mm) :	7,6

Diamètre du capteur (mm) :	0,0

Plage de mesure de la longueur (mm) :	6,2

Marquage :	CE

Certifications du produit :	UL

Nb produits dans l'emballage 2 :	15

Type de tension :	DC

Qc carton :	15

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : osisense détecteur ultrasons prox xx7f1a2pal01m12 3666916079768 tmsxx7f1a2pal01m12
