Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

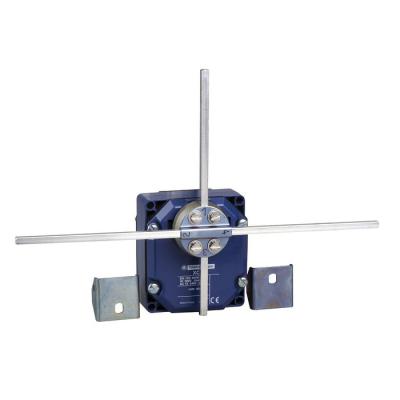

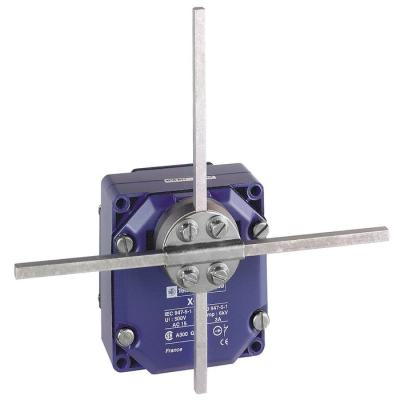

Xcrf - Id Position - Tige En T - 2Nc+2No - Act Dépen Déca/1 Contact - Pg13,5

inter posit tige en T

Code article : TMSXCRF57

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	556,4400 € / U


	Prix unitaire net HT
	320,8804 € / U
	soit :
	385,0565 € / U TTC

	Eco-contribution : 0,17 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916049501
Réf. fabricant : XCRF57

Fabriqué en France

Informations complémentaires :
Ce produit de la gamme Harmony Analog est un convertisseur
analogique isolé de tension/courant de 0 à 5A. Ce produit
est un bloc contact 2 pôles avec contacts plaqués argent.
Il est équipé de bornes à vis pour le raccordement
électrique et

Ip :	IP54 se conformer à CEI 60529

Poids :	1,135 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1500 V (d

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (

Entrée de câble :	1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 912 mm se confor

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Normes :	EN 60947-5-1IEC 60204-1NF C 79-130IEC 60947-5-1CSA C22.2 No 14EN 60204-1

Fonction de commutation :	élément de commutation à action lente et interrupteur à rupture rapide

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Type d'unité de commande :	Levier tige en croix à position maintenue métal tringle carrée 6 mm

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,52 x 2,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	9 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Fonctionnement des contacts :	Coupure lente, sans contact à court-circuit

Tenue aux chocs mécaniques :	68 gn se conformer à CEI 60068-2-27

Application spécifique du produit :	Manutention mécanique et de levage

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction produit :	Commutateur de fin de course

Mouvement d'attaque :	Avec toute pièce mobile

Statut environnemental de l'offre :	Produit Green Premium

Description des contacts :	2 x (1 "O" + 1 "F")

Description des bornes iso n°1 :	(21-22)NC(13-14)NO

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	levier oscillant

Matière du corps :	Alliage de zinc

Nom de gamme :	Format spécial

Endurance mécanique :	10000000 cycle

Type de tête :	Tête rotative

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Elément de contact par sens de marche (circuit de contrôle) :	1 par sens

Course angulaire maximale :	90 °-90 °

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,7 N.m

Couple minimal d'actionnement :	0,6 N.m

Vitesse d'attaque minimale :	6 m/min

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

Certifications du produit :	CSACCC

Type de construction du boîtier :	Quader

Matière :	Métal

Largeur :	85 mm

Hauteur :	95 mm

Profondeur :	75 mm

Matériau du boîtier/corps :	métal

Type de carter :	Fixe

Ouverture positive :	Avec

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Indice de protection (ip) :	IP54

Largeur du capteur (mm) :	85,0

Hauteur du capteur (mm) :	95,0

Longueur du capteur (mm) :	75,0

Température ambiante en fonctionnement (°c) :	70,0

Nom de l'appareil :	XCR

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	PF

Nombre de pôles :	4

Nombre de positions :	1

Qc unité :	1

Qc carton :	6

Mots clés : xcrf position tige act dépen déca contact xcrf57 3666916049501 tmsxcrf57
