Détection » TMSS Télémécanique Sensors » EM - Limit switches - General purpo

Information(s) non contractuelle(s)

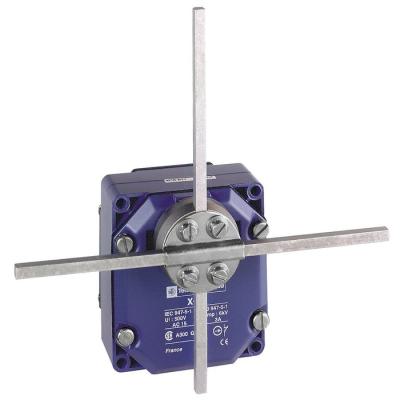

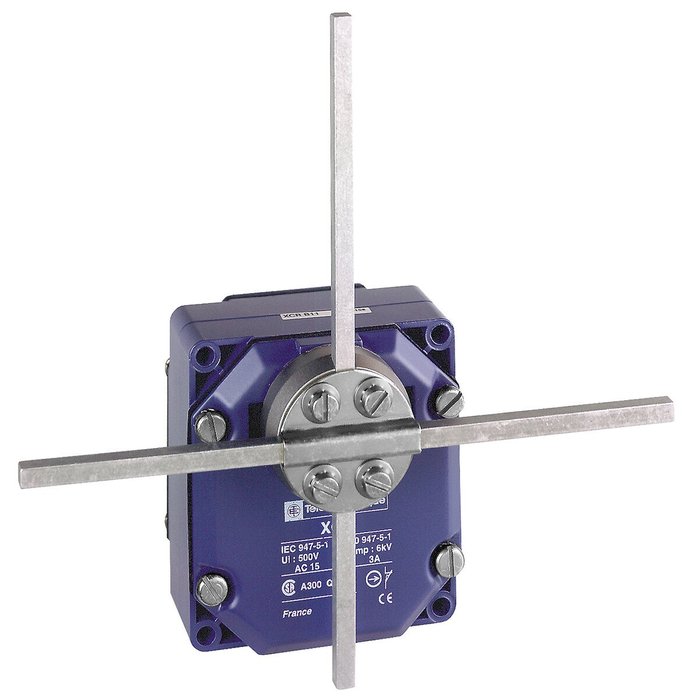

Xcrf - Id Position - Tige En T - 2Nc+2No - Act Brus/1 Contact - Pg13,5

inter posit tige en T

Code article : TMSXCRF17

Disponibilité :
	En cours de réapprovisionnement


	Prix tarif catalogue fabricant TTC
	496,5600 € / U


	Prix unitaire net HT
	286,3496 € / U
	soit :
	343,6195 € / U TTC

	Eco-contribution : 0,14 € / U

	Déjà client ? Connectez-vous


	U

Marque : TMSS Télémécanique Sensors
EAN : 3666916049549
Réf. fabricant : XCRF17

Informations complémentaires :
Ce produit fait partie de la gamme XC Special, une offre de
fins de course. Cet interrupteur de fin de course est un
dispositif qui convertit un mouvement mécanique en un
signal de commande électrique. Il dispose de 2 contacts x
(1 normalem

Ip :	IP54 se conformer à CEI 60529

Poids :	1,135 kg

Durée de vie électrique :	5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60

(ui) tension assignée d'isolement :	300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à IEC 60947-1500 V (d

Désignation code des contacts :	A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (

Entrée de câble :	1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 912 mm se confor

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Normes :	EN 60204-1IEC 60204-1IEC 60947-5-1CSA C22.2 No 14NF C 79-130EN 60947-5-1

Catégorie de surtension :	Classe I se conformer à IEC 61140Classe I se conformer à NF C 20-030

Type d'unité de commande :	Levier tige en croix à position maintenue métal tringle carrée 6 mm

Raccordement électrique :	Borniers à vis-étrier, capacité de serrage: 1 x 0,342 x 1,5 mm²

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1

Tenue aux vibrations :	9 gn (f= 10500 Hz) se conformer à CEI 60068-2-6

Résistance maximale entre bornes :	25 M se conformer à CEI 60255-7 catégorie 3

Tenue aux chocs mécaniques :	68 gn se conformer à CEI 60068-2-27

Application spécifique du produit :	Manutention mécanique et de levage

Profil environnemental :	Profil environnemental du Produit

Type d'approche :	Approche latérale, 2 directions

Protection contre les courts-circuits :	10 A cartouche fusible, type gG

Fonction de commutation :	interrupteur à rupture rapide

Fonction produit :	Commutateur de fin de course

Type de construction du boîtier :	type de construction spécial

Mouvement d'attaque :	Avec toute pièce mobile

Statut environnemental de l'offre :	Produit Green Premium

Description des contacts :	2 x (1 "O" + 1 "F")

Description des bornes iso n°1 :	(13-14)NO(21-22)NC

Finition du raccordement électrique :	entrée de câble PG

Régulation reach :	Déclaration REACh

Fonctionnement des contacts :	A action brusque

Matière du corps :	Alliage de zinc

Nom de gamme :	Format spécial

Endurance mécanique :	10000000 cycle

Type de tête :	Tête rotative

Finition de l'élément d'actionnement :	levier à tige

Mode de fixation :	Par le corps

Gamme de produits :	OsiSense XC

Elément de contact par sens de marche (circuit de contrôle) :	1 par sens

Vitesse d'attaque minimale :	0,01 m/min

Course angulaire maximale :	-90 °90 °

Température de fonctionnement :	-2570 °C

Température ambiante pour le stockage :	-4070 °C

Matériau du boîtier/corps :	plastique

Mouvement tête de commande :	Tournant

Couple minimum pour ouverture positive :	0,7 N.m

Couple minimal d'actionnement :	0,6 N.m

Vitesse d'attaque maximale :	1,5 m/s

Garantie :	18 mois

Certifications du produit :	CCCCSA

Matière :	Métal

Largeur :	85 mm

Hauteur :	95 mm

Profondeur :	75 mm

Type de carter :	Fixe

Ouverture positive :	Avec

Courant de fonctionnement nominal ie cc-13, 230 v (a) :	0,27

Indice de protection (ip) :	IP54

Largeur du capteur (mm) :	85,0

Hauteur du capteur (mm) :	95,0

Longueur du capteur (mm) :	75,0

Température ambiante en fonctionnement (°c) :	70,0

Nom de l'appareil :	XCR

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Manoeuvre positive d'ouverture :	Oui

Nombre de contacts auxiliaires orientés sur la sécurité :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	2,0

Nombre de contacts en tant qu'inverseurs :	0,0

Forme d'isolation entre contacts :	Zb

Traitement de protection :	TC

Qct :	PF

Nombre de pôles :	4

Nombre de positions :	1

Qc unité :	1

Qc carton :	3

Mots clés : xcrf position tige act brus contact xcrf17 3666916049549 tmsxcrf17

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

286,3496 € / U HT
343,6195 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

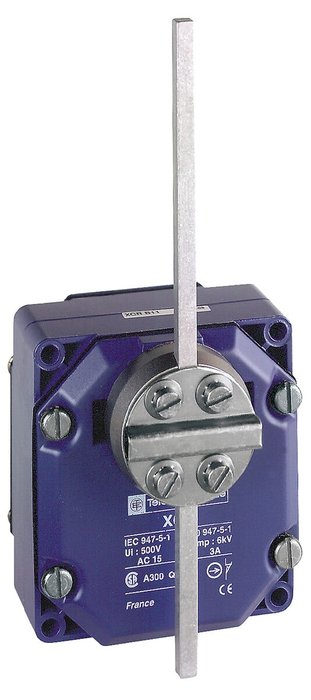

	TMSXCRB11 inter posit tige O6mm 3666916049686		282,1976 € / U HT 338,6371 € / U TTC

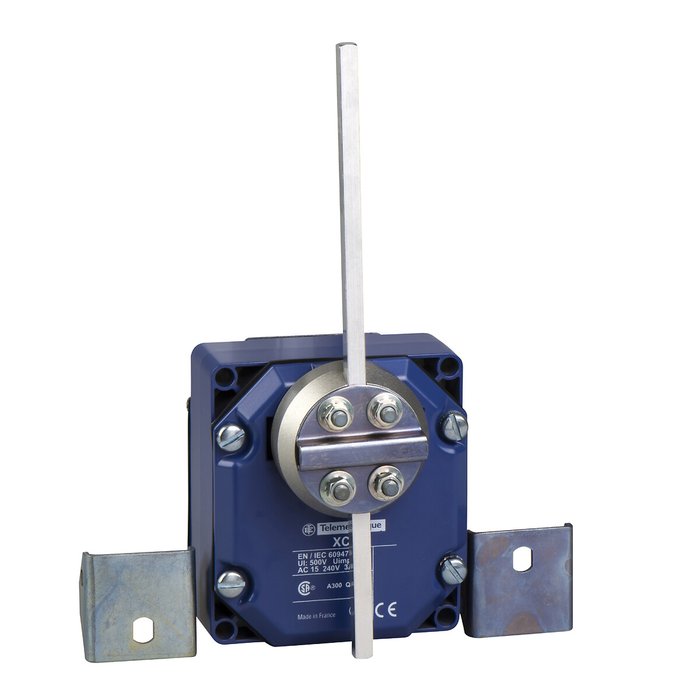

	TMSXCRB111TG inter posit tige O6mm 3666916007983		551,2472 € / U HT 661,4966 € / U TTC

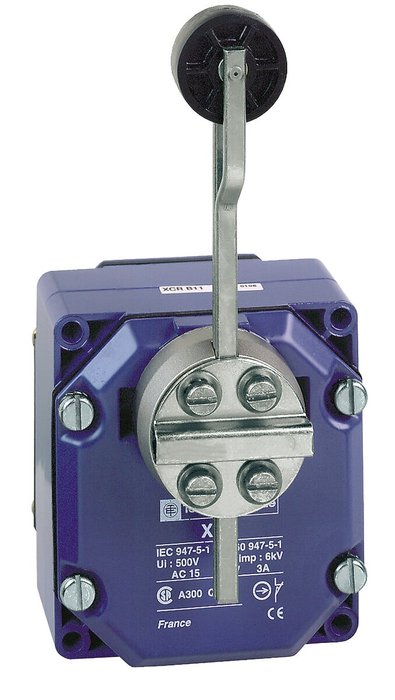

	TMSXCRB12 inter posit tige à galet 3666916049662		306,7636 € / U HT 368,1163 € / U TTC

	TMSXCRE18 inter posit tige en X 3666916049570		286,3496 € / U HT 343,6195 € / U TTC	U	Ajouter

	TMSXCRE181TG inter posit tige en X 3666916002889		472,9128 € / U HT 567,4954 € / U TTC

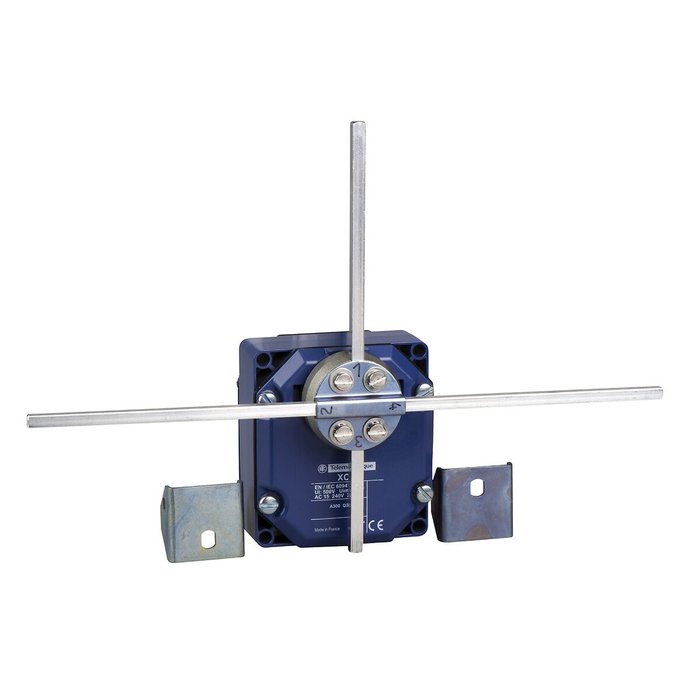

	TMSXCRF171 inter posit tige en T 3666916049532		399,1456 € / U HT 478,9747 € / U TTC
