Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

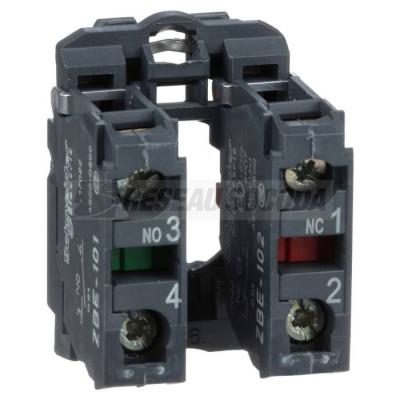

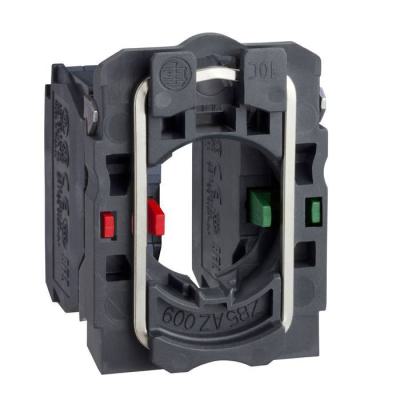

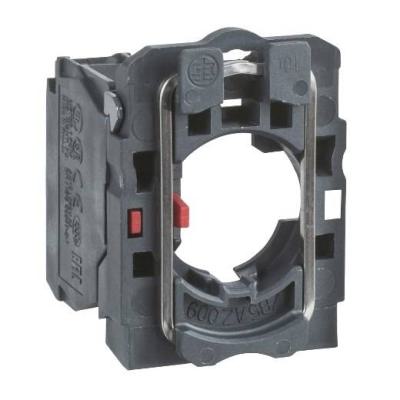

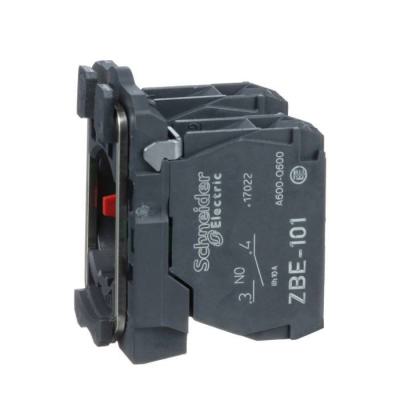

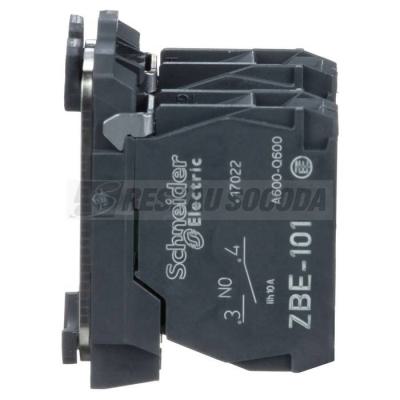

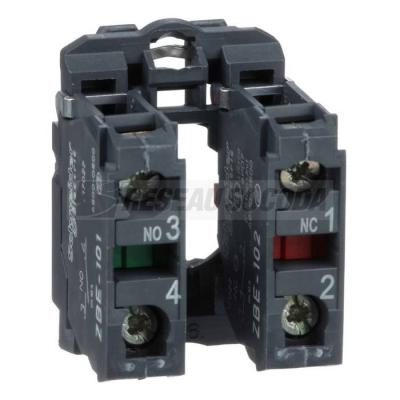

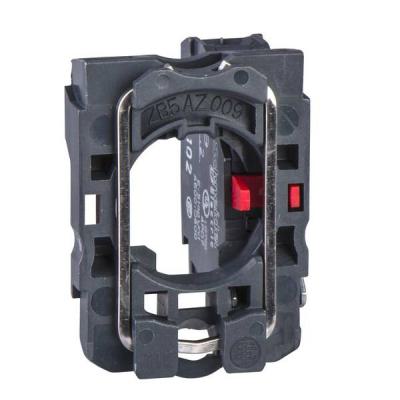

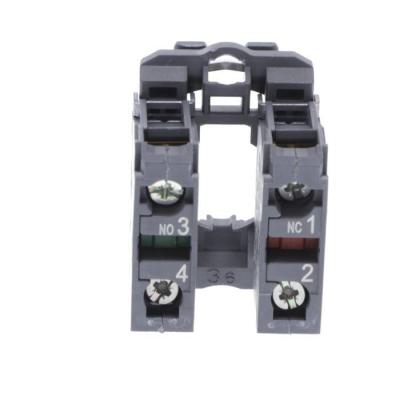

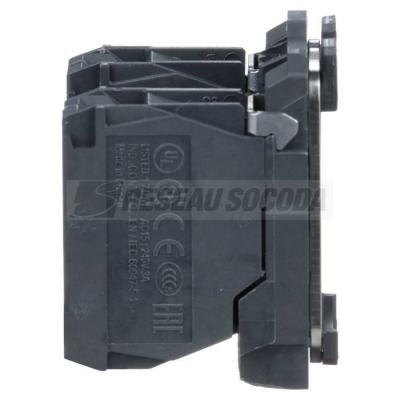

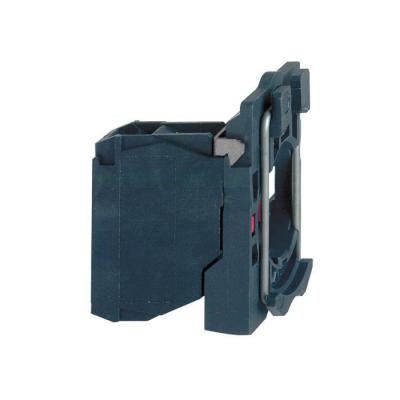

Harmony XB5 - corps de bouton - 1O+1F - raccordement vis-étrier

CORPS CONTACT A VIS ETRIE

Code article : SCHZB5AZ105

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	17,7360 € / U


	Prix unitaire net HT
	9,9341 € / U
	soit :
	11,9209 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110925760
Réf. fabricant : ZB5AZ105

Fabriqué en France

Informations complémentaires :
Harmony XB5 - corps de bouton poussoir ou tournant - 1O+1F
- raccordement par vis-étrier

Ip :	IP20 se conformer à CEI 60529

Poids :	85,268 kg

Type :	Corps à contact complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Fiabilité électrique :	< 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4 < 10exp(-8

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Normes :	EN/IEC 60947-5-1CSA C22.2 No 14UL 508EN/IEC 60947-5-4EN/IEC 60947-1JIS C8201-5-1JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2500 Hz) se conformer à CEI 60068-2-6

Certifications du produit :	LROS (Lloyds register of shipping)ULDNVCSABVGL

Couple de serrage :	0,81,2 N.m se conformer à EN 60947-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Composition de l'appareil :	Collier de fixationCorps

Matière des contacts :	Alliage d'argent (Ag/Ni)

Présentation du produit :	Sous-ensembles de base

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Description des bornes iso n°1 :	(13-14)NO(11-12)NC

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

Endurance mécanique :	10000000 cycle

Description des contacts :	1 "O" + 1 "F"

Gamme de produits :	Harmony XB5

Finition du raccordement électrique :	borne à vis

Modèle :	intégrable

Matière de l'embase de fixation :	Plastique

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Type de tête :	Standard

Poids de l'emballage 3 :	9,26 kg

Garantie :	18 mois

Type du bloc de contact :	Unique

Hauteur de l'emballage 1 :	4,5 cm

Largeur de l'emballage 1 :	3,4 cm

Longueur de l'emballage 1 :	5,4 cm

Largeur hors tout cao :	30 mm

Hauteur hors tout cao :	42 mm

Profondeur hors tout cao :	32 mm

Hauteur de l'emballage 2 :	77 cm

Largeur de l'emballage 2 :	60 cm

Longueur de l'emballage 2 :	80 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Nb produits dans l'emballage 2 :	2400

Nom de l'appareil :	ZB5

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	300

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	300

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Nombre d'interrupteurs de signal d'erreur :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Qct :	PF

Vente par quantité indivisible :	1

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : ZB5AZ105 AZ105 ZB5AZ105 Harmony XB5 embase + 1F 1O raccorment vis etrier ZA2BZ105 corps bouton raccordement 3389110925760 schzb5az105
