Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

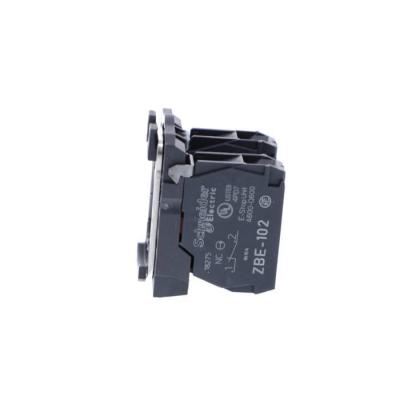

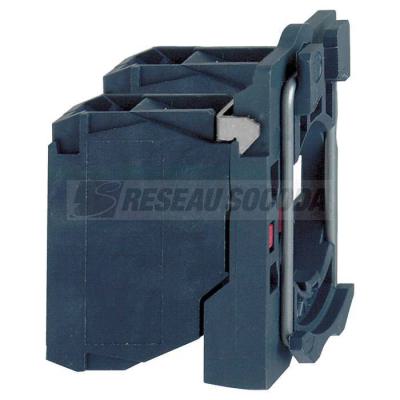

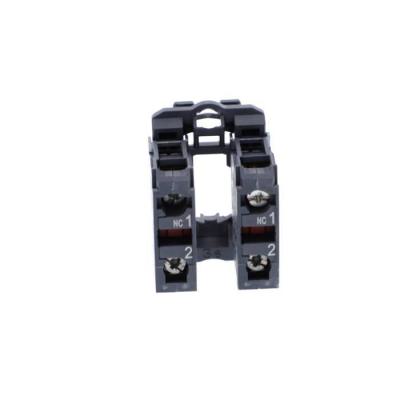

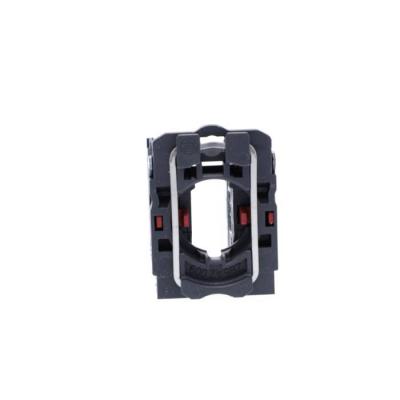

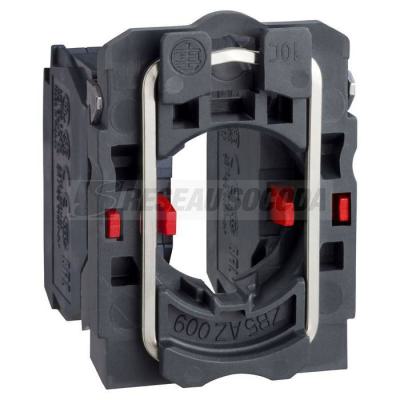

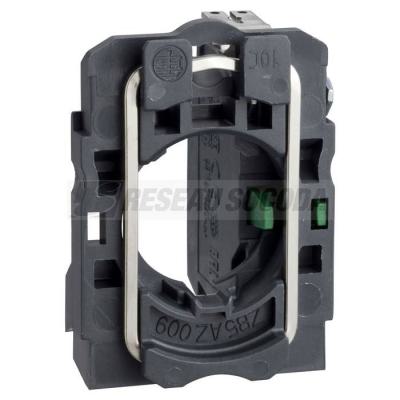

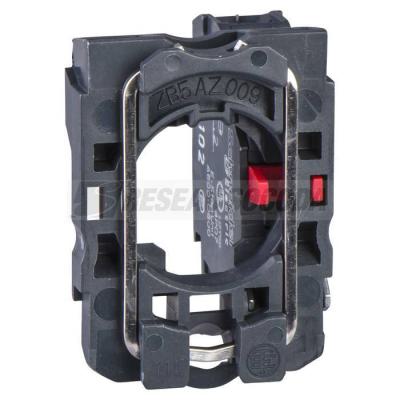

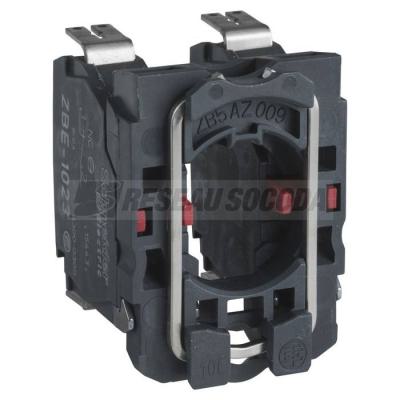

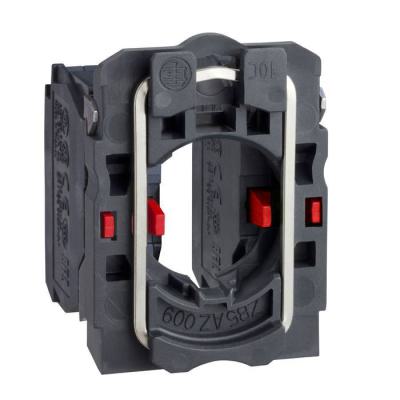

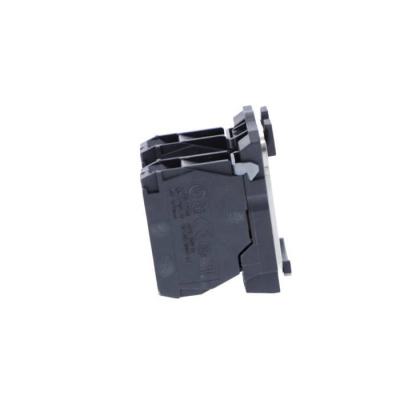

Harmony XB5 - corps de bouton - 2O - raccordement vis-étrier

CORPS CONTACT A VIS ETRIE

Code article : SCHZB5AZ104

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	17,7360 € / U


	Prix unitaire net HT
	9,9341 € / U
	soit :
	11,9209 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110925708
Réf. fabricant : ZB5AZ104

Fabriqué en France

Informations complémentaires :
Harmony XB5 - corps de bouton poussoir ou tournant - 2O -
raccordement par vis-étrier

Gamme de produits :	Harmony XB5

Fonction produit :	Corps à contact complet

Nom de l'appareil :	ZB5

Matière de l'embase de fixation :	Plastique

Vente par quantité indivisible :	1

Type de tête :	Standard

Description des contacts :	2 "O"

Fonctionnement des contacts :	· action dépendante

Type du bloc de contact :	Unique

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mmy avec embout se conformer à EN 60947-1Borniers à vis-é

Largeur hors tout cao :	30 mm

Hauteur hors tout cao :	42 mm

Profondeur hors tout cao :	32 mm

Description des bornes iso no1 :	(11-12)NC

Composition de l'appareil :	CorpsCollier de fixation

Utilisation des contacts :	Contacts standards

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Course d'actionnement :	1,5 mm (état électrique modifié par "O")4,3 mm (course totale)

Endurance mécanique :	10000000 cycle

Couple de serrage :	0,8 - 1,2 N.m se conformer à EN 60947-1

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips no 1 tournevisTransversal compatible avec p

Matériau des contacts :	Alliage d'argent (Ag/Ni)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp

Présentation du produit :	Sous-ensembles de base

Traitement de protection :	TH

Température ambiante pour le stockage :	-40 - 70 oC

Température de fonctionnement :	-40 - 70 oC

Degré de protection ip :	IP20 se conformer à CEI 60529

Normes :	EN/IEC 60947-5-4UL 508JIS C8201-5-1EN/IEC 60947-1EN/IEC 60947-5-1CSA C22.2 No 14JIS C8201-

Certifications du produit :	LROS (Lloyds register of shipping)ULDNVGLBVCSARINA

Tenue aux vibrations :	5 gn (f= 2 - 500 Hz) se conformer à CEI 60068-2-6

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Modèle :	intégrable

Courant de fonctionnement nominal ca-15, 230 v (a) :	3

Finition du raccordement électrique :	borne à vis

Nombre de contacts en tant que contacts à ouverture :	2

Hauteur (mm) :	770

Largeur (mm) :	800

Profondeur (mm) :	600

Poids (g) :	86204

Ean :	43389110925706

Mots clés : ZB5AZ104 AZ104 ZB5AZ104 Harmony XB5 embase + 2O raccorment vis etrier ZA2BZ104 corps bouton raccordement 3389110925708 schzb5az104
