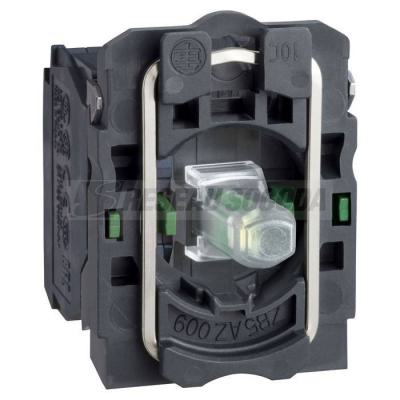

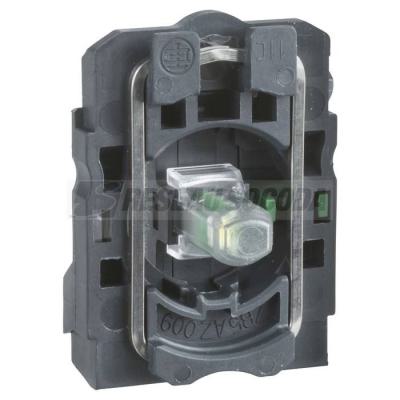

Harmony corps de bouton lumineux - O22 - LED Universelle intégrée 2F

CORPS POUSS LUM.DEL 24 V
Code article : SCHZB5AW0B13
Disponibilité :
Sur commande
Nécessite un délai d'approvisionnement
Prix tarif catalogue fabricant TTC
39,1680 € / U
Prix unitaire net HT
21,9382 € / U
soit :
26,3258 € / U TTC
 Déjà client ? Connectez-vous
U
      Ajouter au panier
Marque : Schneider Electric
EAN : 3389110908374
Réf. fabricant : ZB5AW0B13

  Fabriqué en France

Lien fiche fabricant
Lien notice fabricant
Lien notice fabricant
Lien notice fabricant
Lien notice fabricant
Fiche technique PDF
Informations complémentaires :
Harmony - corps de bouton lumineux - O22 - LED Universelle
intégrée 2F - H42mmxL30mmxP32mm -contacts : à action
dépendante - sans ouverture positive - tout LED - blanc
Durée de vie électrique :  1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg
(ie) courant assigné d'emploi :  3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor
Forme de la tête de vis :  Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p
Tenue aux chocs mécaniques :  30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750
Fiabilité électrique :  ? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e
Raccordement :  Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é
Tenue aux décharges électrostatiques :  6ákV sur le contact (parties métalliques) se conformer à IEC 61000-2-68ákV à lÆair libre (
Normes :  EN/IEC 60947-1EN/IEC 60947-5-1CSA C22.2 No 14EN/IEC 60947-5-4JIS C8201-5-1UL 508JIS C8201-
Directive rohs ue :  Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Course d'actionnement :  2,6ámm (état électrique modifié par "F")4,3ámm (course totale)
Protection contre les courts-circuits :  10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1
(ui) tension d'isolement :  600áV (degré de pollution 3) se conformer à EN 60947-1
Certifications du produit :  BVCSADNVLROS (Lloyds register of shipping)listé ULGL
Type de produit ou équipement :  Assemblage corps/contact complet et bloc lumineux
Tenue aux vibrations :  5 gn (f= 2à500áHz) se conformer à CEI 60068-2-6
Durée de vie :  100000áH à la tension nominale et à 25á°C
Couple de fonctionnement :  0,05áN.m état électrique modifié par "F"
Force d'actionnement :  2,3áN état électrique modifié par "F"
Couple de serrage :  0,8à1,2áN.m se conformer à EN 60947-1
(ith) courant thermique conventionnel :  10áA se conformer à EN/IEC 60947-5-1
Tenue aux champs électromagnétiques rayonnés :  10áV/m se conformer à CEI 61000-4-3
Classe de protection contre les chocs électriques :  Classe II se conformer à IEC 60536
Tenue aux ondes de choc :  1ákV se conformer à CEI 61000-4-5
Tenue aux transitoires rapides :  2ákV se conformer à CEI 61000-4-4
Emission électromagnétique :  ClasseáB se conformer à IEC 55011
Profil environnemental :  Profil environnemental du Produit
(uimp) tension assignée de tenue aux chocs :  6ákV se conformer à EN 60947-1
Régulation rohs chine :  Déclaration RoHS pour la Chine
Limites de la tension d'alimentation :  19,2à30áV CC21,6à26,4áV CA
Profil de circularité :  Informations de fin de vie
Matière des contacts :  Alliage d'argent (Ag/Ni)
Présentation du produit :  Sous-ensembles de base
(us) tension d'alimentation :  24 V CA/CC à 50/60 Hz
Statut environnemental de l'offre :  Produit Green Premium
Fonctionnement des contacts :  A action dépendante
Régulation reach :  Déclaration REACh
Type de fixation :  fixation frontale
Endurance mécanique :  5000000ácycle
Gamme de produits :  Harmony XB5
Type de raccordement du circuit auxiliaire :  borne à vis
Matière de l'embase de fixation :  Plastique
Description des bornes iso n°1 :  (13-14)NO
Température ambiante de stockage :  -40à70á°C
Température de l'air ambiant en fonctionnement :  -40à70á°C
Type de tête :  Standard
Culot de lampe :  Tout LED
Poids :  0,042ákg
Utilisation des contacts :  Standard
Poids de l'emballage 2 :  8,522ákg
Largeur de l'emballage 3 :  26,5ácm
Garantie :  18 mois
Alimentation du bloc lumineux :  Direct
Hauteur de l'emballage 1 :  3,2ácm
Largeur de l'emballage 1 :  4,6ácm
Hauteur de l'emballage 3 :  5,7ácm
Longueur de l'emballage 3 :  3,4ácm
Description des contacts :  2 "F"
Largeur hors tout cao :  30ámm
Hauteur hors tout cao :  42ámm
Profondeur hors tout cao :  32ámm
Consommation électrique :  18 mA
Hauteur de l'emballage 2 :  30ácm
Largeur de l'emballage 2 :  30ácm
Longueur de l'emballage 2 :  40ácm
Poids de l'emballage 3 :  200ág
Couleur de la source lumineuse :  blanc
Type de tension d'actionnement :  AC/DC
Type de signalisation :  Fixe
Poids de l'emballage (kg) :  40ág
Longueur de l'emballage 1 :  5ácm
Tension de fonctionnement nominale ue à ca 50áhz (v) :  24,0
Tension de fonctionnement nominale ue à ca 60 hz (v) :  24,0
Tension de fonctionnement nominale ue en cc (v) :  24,0
Nom de l'appareil :  ZB5
Type d'emballage 1 :  PCE
Type d'emballage 2 :  S03
Nb produits dans l'emballage 2 :  200
Type d'emballage 3 :  BB1
Sans svhc reach :  Oui
Sans mercure :  Oui
Information sur les exemptions rohs :  Oui
Avec diode intégrée :  Oui
Source lumineuse :  LED
Source lumineuse fournie :  Oui
Qc carton :  200
Traitement de protection :  TH
Qct :  CT
Vente par quantité indivisible :  1
Nombre d'unité par paquet :  1
Nb produits dans l'emballage 3 :  5
Qc unité :  1
Mots clés : ZB5AW0B13 AW0B13 ZB5AW0B13 Harmony corps bouton lumineux diam22 blanc LED integree 2F ZA2BW063 universelle intégrée 3389110908374 schzb5aw0b13
 Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !
21,9382 € / U HT
26,3258 € / U TTC		Ajouter au panier
Ces produits pourraient vous intéresser :
MarqueCode articleDisponibilité :Déjà client ? Connectez-vous
CORPS POUSS LUM
SCHZB4BW0B15
CORPS POUSS LUM
3389110893113		22,5565 € / U HT

27,0678 € / U TTC		UAjouter
CORPS POUSS LUM.DEL 24 V
SCHZB5AW0B11
CORPS POUSS LUM.DEL 24 V
3389110908336		16,7359 € / U HT

20,0831 € / U TTC
CORPS POUSS LUM.DEL 24 V
SCHZB5AW0B12
CORPS POUSS LUM.DEL 24 V
3389110908350		26,2934 € / U HT

31,5521 € / U TTC
CORPS POUSS LUM.DEL 120
SCHZB5AW0G11
CORPS POUSS LUM.DEL 120
3389110908732		28,7199 € / U HT

34,4639 € / U TTC

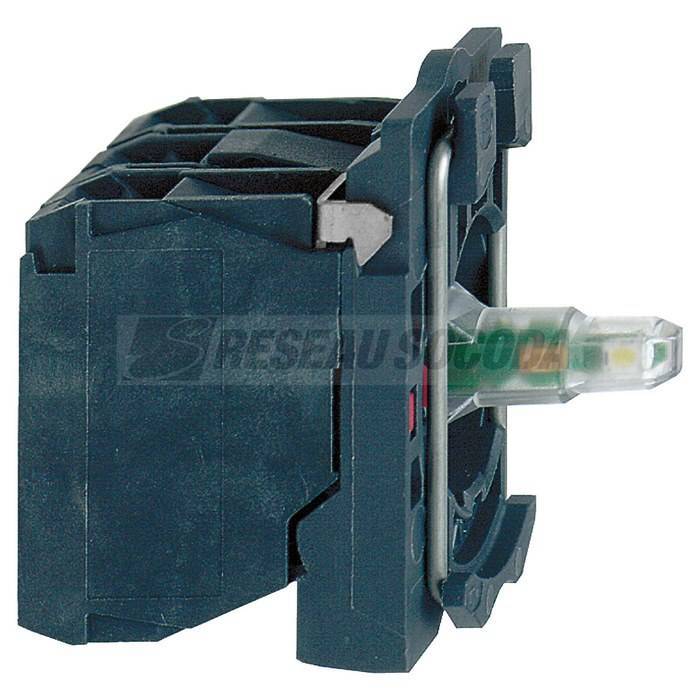

CORPS POUSS LUM.DEL 120
