Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

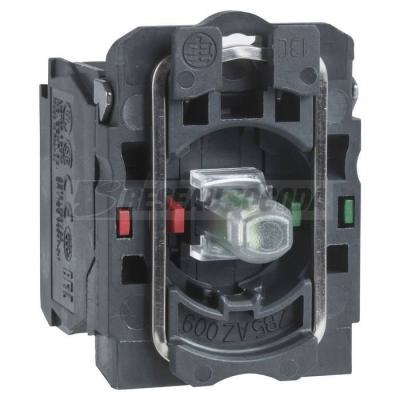

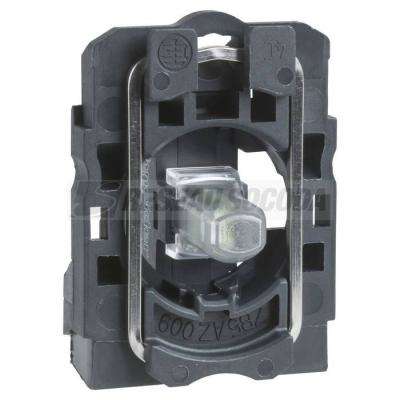

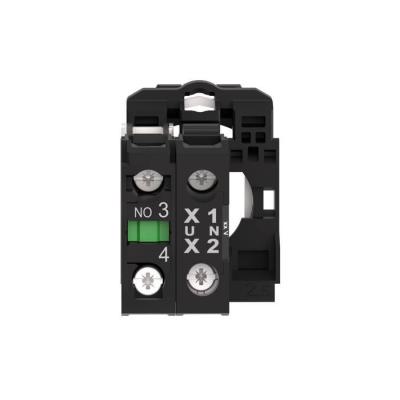

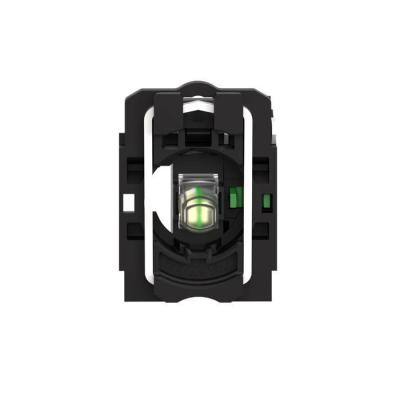

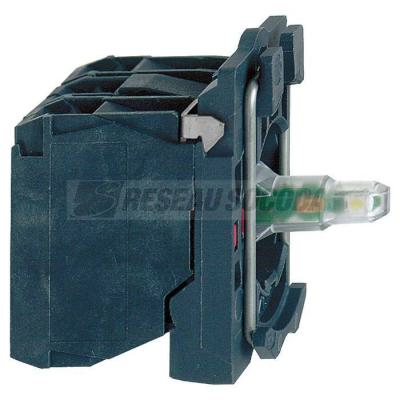

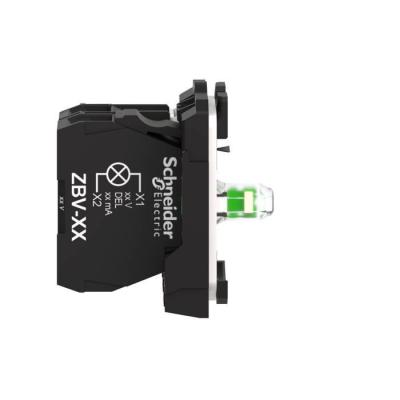

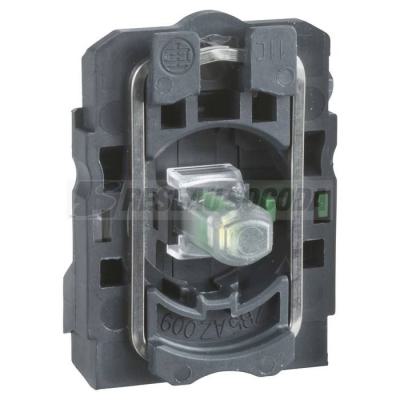

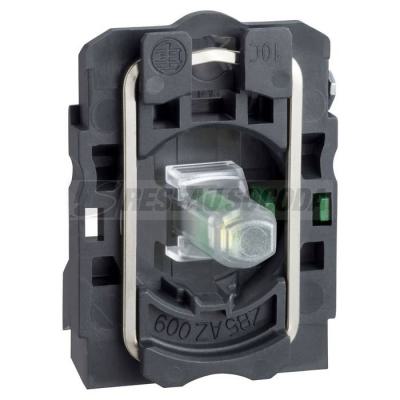

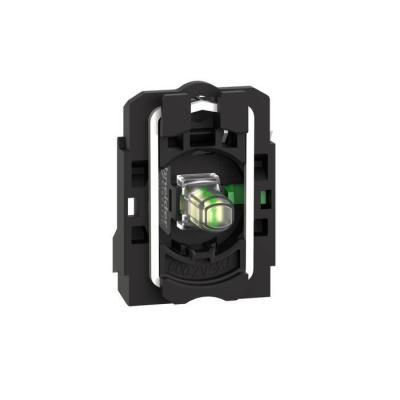

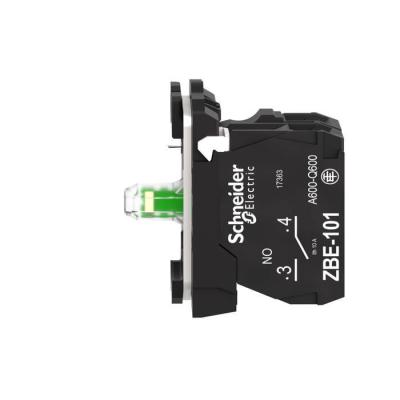

Harmony corps de bouton lumineux - O22 - LED Universelle intégrée 1F

CORPS POUSS LUM.DEL 120

Code article : SCHZB5AW0G11

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	51,2760 € / U


	Prix unitaire net HT
	28,7199 € / U
	soit :
	34,4639 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110908732
Réf. fabricant : ZB5AW0G11

Fabriqué en France

Informations complémentaires :
Harmony corps de bouton lumineux - O22 - LED Universelle
intégrée 1F

Poids :	0,032 kg

Type :	Assemblage corps/contact complet et bloc lumineux

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Tenue aux décharges électrostatiques :	6 kV sur le contact (parties métalliques) se conformer à IEC 61000-2-68 kV à lÆair libre (

Normes :	CSA C22.2 No 14UL 508EN/IEC 60947-1EN/IEC 60947-5-4JIS C8201-5-1EN/IEC 60947-5-1JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Course d'actionnement :	2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Certifications du produit :	DNVGLLROS (Lloyds register of shipping)BVlisté ULCSA

Tenue aux vibrations :	5 gn (f= 2 500 Hz) se conformer à CEI 60068-2-6

Durée de vie :	100000 H à la tension nominale et à 25 °C

Couple de fonctionnement :	0,05 N.m état électrique modifié par "F"

Force d'actionnement :	2,3 N état électrique modifié par "F"

Couple de serrage :	0,8 1,2 N.m se conformer à EN 60947-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à CEI 61000-4-3

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Tenue aux ondes de choc :	1 kV se conformer à CEI 61000-4-5

Tenue aux transitoires rapides :	2 kV se conformer à CEI 61000-4-4

Emission électromagnétique :	Classe B se conformer à IEC 55011

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	110...120 V CA à 50/60 Hz

Matière des contacts :	Alliage d'argent (Ag/Ni)

Présentation du produit :	Sous-ensembles de base

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Régulation reach :	Déclaration REACh

Type de fixation :	fixation frontale

Endurance mécanique :	5000000 cycle

Gamme de produits :	Harmony XB5

Type de raccordement du circuit auxiliaire :	borne à vis

Matière de l'embase de fixation :	Plastique

Description des bornes iso n°1 :	(13-14)NO

Température ambiante de stockage :	-40 70 °C

Température de l'air ambiant en fonctionnement :	-40 70 °C

Type de tête :	Standard

Culot de lampe :	Tout LED

Utilisation des contacts :	Standard

Garantie :	18 mois

Alimentation du bloc lumineux :	Direct

Hauteur de l'emballage 1 :	5,2 cm

Largeur de l'emballage 1 :	3,4 cm

Longueur de l'emballage 1 :	5,6 cm

Description des contacts :	1 "F"

Largeur hors tout cao :	30 mm

Hauteur hors tout cao :	42 mm

Profondeur hors tout cao :	32 mm

Consommation électrique :	14 mA

Couleur de la source lumineuse :	blanc

Tension de fonctionnement nominale ue à ca 50 hz (v) :	120,0

Tension de fonctionnement nominale ue à ca 60 hz (v) :	120,0

Type de signalisation :	Fixe

Nom de l'appareil :	ZB5

Type d'emballage 1 :	PCE

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec diode intégrée :	Oui

Source lumineuse :	LED

Source lumineuse fournie :	Oui

Tension de fonctionnement nominale ue en cc (v) :	0,0

Traitement de protection :	TH

Type de tension d'actionnement :	AC

Qct :	EA

Vente par quantité indivisible :	1

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : ZB5AW0G11 AW0G11 ZB5AW0G11 Harmony corps bouton lumineux diam22 blanc LED integree 1F ZA2BW061 universelle intégrée 3389110908732 schzb5aw0g11
