Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

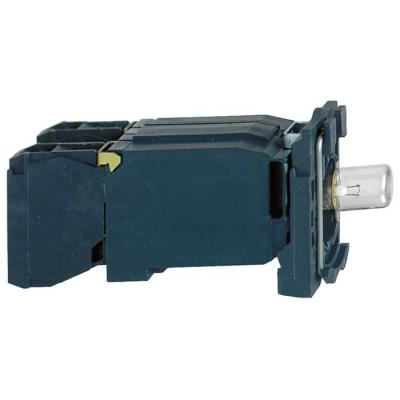

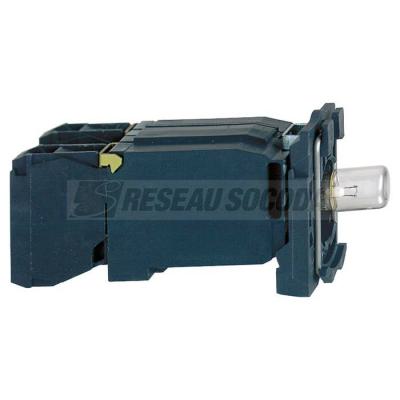

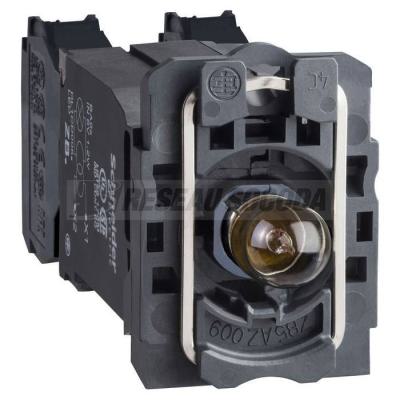

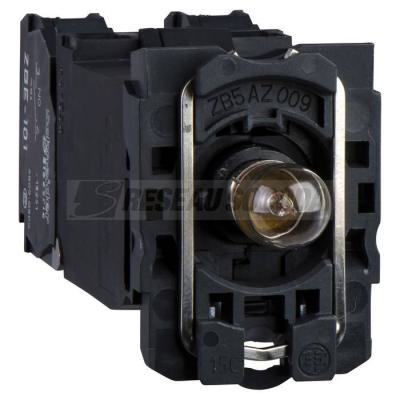

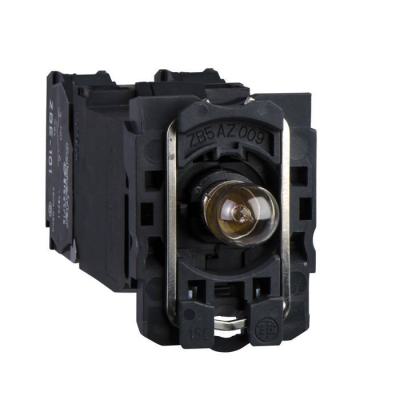

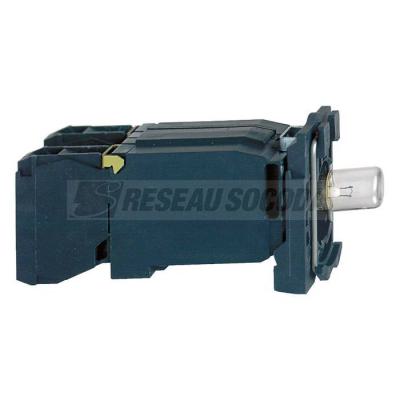

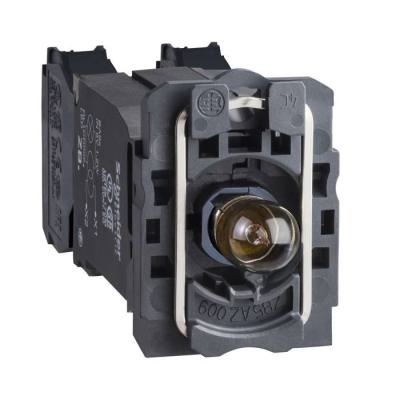

Harmony XB5 - corps bouton poussoir lumineux BA9s - 1O+1F - transfo 230V - vis

CORPS POUSSOIR LUM.TRANS

Code article : SCHZB5AW045

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	125,4240 € / U


	Prix unitaire net HT
	70,2503 € / U
	soit :
	84,3004 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110909616
Réf. fabricant : ZB5AW045

Fabriqué en France

Informations complémentaires :
Harmony XB5 - corps de bouton poussoir - à impulsion -
lumineux - pour lampe à incandescense à culot BA9s fournie
- 1O+1F - 230VAC par transfo intégré - raccordement par
vis-étrier

Poids :	0,119ákg

Type :	Assemblage corps/contact complet et bloc lumineux

Durée de vie électrique :	1000000ácycle, AC-15, 2áA à 230 V, cadence de fonctionnement <3600ácyc/h, facteur de charg

(ie) courant assigné d'emploi :	3áA à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16áA à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18áms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Fiabilité électrique :	? < 10exp(-6) à 5 V et 1ámA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10e

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Course d'actionnement :	1,5ámm (état électrique modifié par "O")2,6ámm (état électrique modifié par "F")4,3ámm (co

Normes :	UL 508EN/IEC 60947-5-1CSA C22.2 No 14EN/IEC 60947-1EN/IEC 60947-5-4JIS C8201-5-1JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Force d'actionnement :	2áN état électrique modifié par "O"2,3áN état électrique modifié par "F"

Protection contre les courts-circuits :	10áA cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600áV (degré de pollution 3) se conformer à EN 60947-1

Certifications du produit :	GLlisté ULLROS (Lloyds register of shipping)DNVCSABV

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2à500áHz) se conformer à CEI 60068-2-6

Couple de fonctionnement :	0,05áN.m état électrique modifié par "F"

Alimentation du bloc lumineux :	Via transformateur incorporé 1,2áVA 6 V

Couple de serrage :	0,8à1,2áN.m se conformer à EN 60947-1

(ith) courant thermique conventionnel :	10áA se conformer à EN/IEC 60947-5-1

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	220...240 V CA à 50/60 Hz

Matière des contacts :	Alliage d'argent (Ag/Ni)

Présentation du produit :	Sous-ensembles de base

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Description des bornes iso n°1 :	(11-12)NC(13-14)NO

Régulation reach :	Déclaration REACh

Description des contacts :	1 "O" + 1 "F"

Endurance mécanique :	5000000ácycle

Gamme de produits :	Harmony XB5

Matière de l'embase de fixation :	Plastique

Température ambiante de stockage :	-40à70á°C

Température de l'air ambiant en fonctionnement :	-40à70á°C

Type de tête :	Standard

Utilisation des contacts :	Standard

Poids de l'emballage 3 :	6,182ákg

Largeur de l'emballage 2 :	26,6ácm

Garantie :	18 mois

Hauteur de l'emballage 1 :	8,2ácm

Largeur de l'emballage 1 :	5,2ácm

Longueur de l'emballage 1 :	3,2ácm

Hauteur de l'emballage 2 :	8,7ácm

Longueur de l'emballage 2 :	3,5ácm

Culot de lampe :	BA 9s

Largeur hors tout cao :	30ámm

Hauteur hors tout cao :	42ámm

Profondeur hors tout cao :	79ámm

Hauteur de l'emballage 3 :	15ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Type de signalisation :	Fixe

Nom de l'appareil :	ZB5

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Traitement de protection :	TH

Nb produits dans l'emballage 3 :	50

Qc carton :	50

Qct :	CT

Vente par quantité indivisible :	1

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	5

Qc unité :	1

Qc boite :	5

Mots clés : ZB5AW045 AW045 ZB5AW045 Harmony corps bouton lumineux diam22 incolore lampe BA9s 1O+1F ZA2BW043 poussoir transfo vis 3389110909616 schzb5aw045
