Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

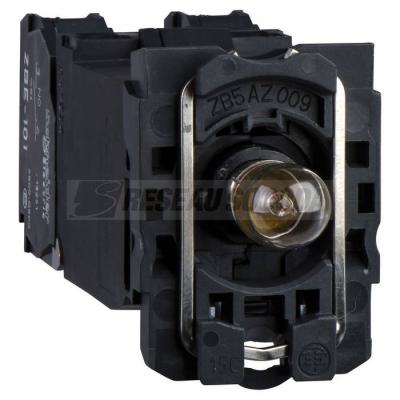

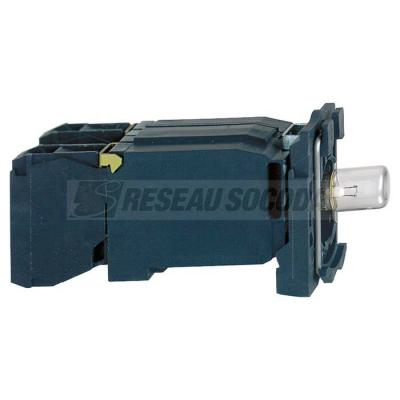

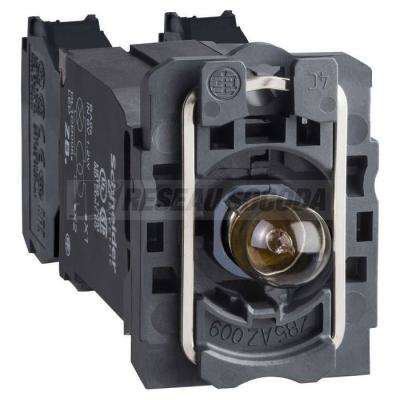

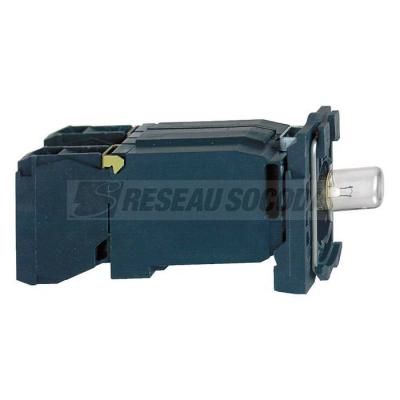

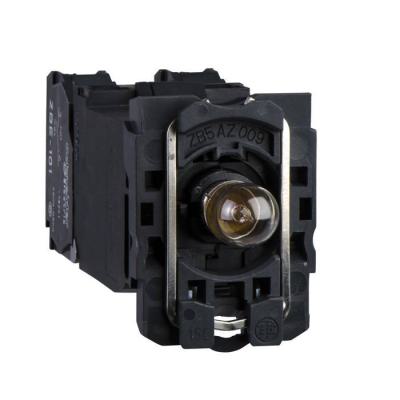

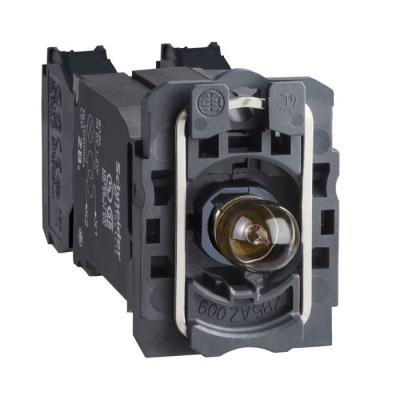

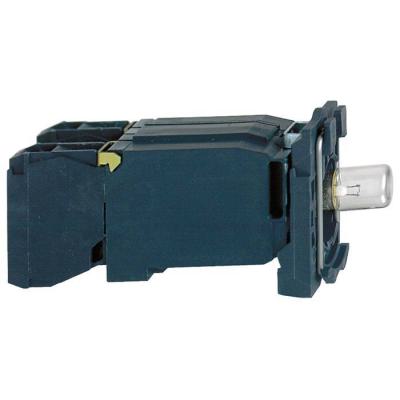

Harmony XB5 - corps bouton poussoir lumineux BA9s - 1O+1F - transfo 110V

CORPS POUSSOIR LUM.TRANS

Code article : SCHZB5AW035

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	191,0760 € / U


	Prix unitaire net HT
	107,0224 € / U
	soit :
	128,4269 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110909593
Réf. fabricant : ZB5AW035

Fabriqué en France

Informations complémentaires :
Harmony XB5 - corps de bouton poussoir - à impulsion -
lumineux - pour lampe à incandescense à culot BA9s fournie
- 1O+1F - 110/120VAC par transfo intégré - raccordement par
vis-étrier

Poids :	0,119 kg

Type :	Assemblage corps/contact complet et bloc lumineux

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4 < 10exp(

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Normes :	UL 508EN/IEC 60947-5-1JIS C8201-5-1EN/IEC 60947-1CSA C22.2 No 14EN/IEC 60947-5-4JIS C8201-

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Force d'actionnement :	2 N état électrique modifié par "O"2,3 N état électrique modifié par "F"

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Certifications du produit :	CSAlisté ULGLLROS (Lloyds register of shipping)BVDNV

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2500 Hz) se conformer à CEI 60068-2-6

Couple de fonctionnement :	0,05 N.m état électrique modifié par "F"

Alimentation du bloc lumineux :	Via transformateur incorporé 1,2 VA 6 V

Couple de serrage :	0,81,2 N.m se conformer à EN 60947-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

(us) tension d'alimentation :	110...120 V CA à 50/60 Hz

Matière des contacts :	Alliage d'argent (Ag/Ni)

Présentation du produit :	Sous-ensembles de base

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Description des bornes iso n°1 :	(11-12)NC(13-14)NO

Régulation reach :	Déclaration REACh

Description des contacts :	1 "O" + 1 "F"

Endurance mécanique :	5000000 cycle

Gamme de produits :	Harmony XB5

Matière de l'embase de fixation :	Plastique

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Type de tête :	Standard

Utilisation des contacts :	Standard

Garantie :	18 mois

Hauteur de l'emballage 1 :	8,8 cm

Largeur de l'emballage 1 :	3,4 cm

Longueur de l'emballage 1 :	5,4 cm

Culot de lampe :	BA 9s

Largeur hors tout cao :	30 mm

Hauteur hors tout cao :	42 mm

Profondeur hors tout cao :	79 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de signalisation :	Fixe

Nom de l'appareil :	ZB5

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	55

Qc carton :	55

Qct :	CT

Vente par quantité indivisible :	1

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : ZB5AW035 AW035 ZB5AW035 Harmony corps bouton lumineux diam22 incolore lampe BA9s 1O+1F ZA2BW035 poussoir transfo 3389110909593 schzb5aw035
