Dialogue Homme-Machine » Schneider Electric » Commande & Signal.Diamètre 22

Information(s) non contractuelle(s)

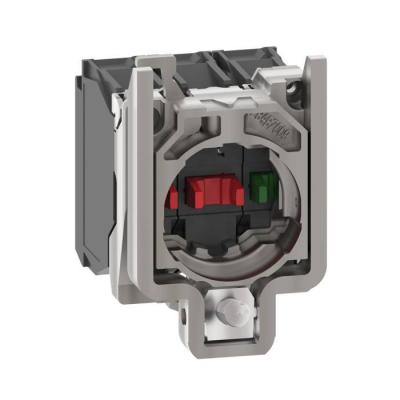

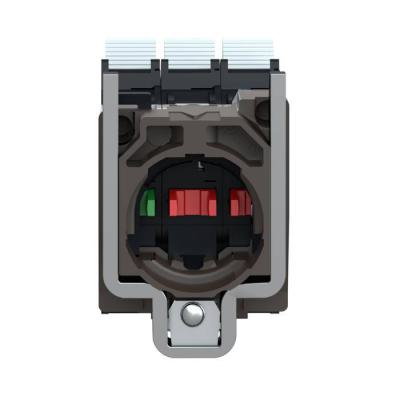

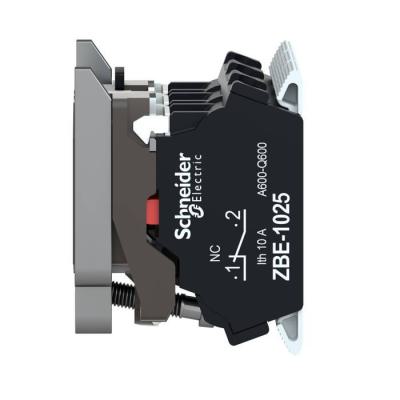

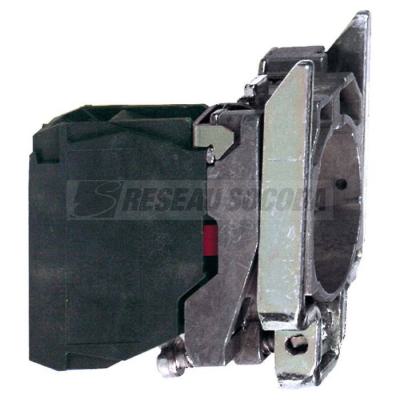

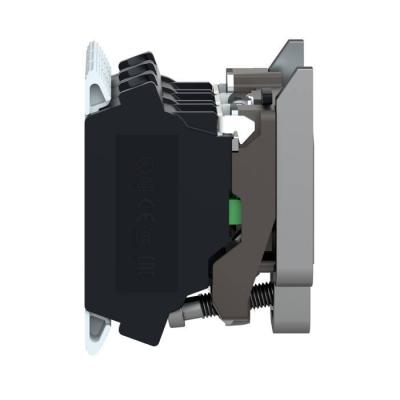

Harmony XB4 - corps de bouton - 2O+1F - raccordement vis-étrier

CORPS CONTACT A

Code article : SCHZB4BZ141

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	28,1280 € / U


	Prix unitaire net HT
	15,7546 € / U
	soit :
	18,9055 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110889420
Réf. fabricant : ZB4BZ141

Fabriqué en France

Informations complémentaires :
Harmony XB4 - corps de bouton poussoir ou tournant - 2O+1F
- raccordement par vis-étrier

Ip :	IP20 se conformer à CEI 60529

Poids :	0,072 kg

Type :	Corps à contact complet

Durée de vie électrique :	10000000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de cha

(ie) courant assigné d'emploi :	3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoide se conformer à CEI 60068-2-2750

Fiabilité électrique :	? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-é

Normes :	EN/IEC 60947-5-4EN/IEC 60947-5-1EN/IEC 60947-5-5JIS C8201-5-1EN/IEC 60947-1CSA C22.2 No 14

Course d'actionnement :	1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (co

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN 60947-1

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Tenue aux vibrations :	5 gn (f= 2 500 Hz) se conformer à CEI 60068-2-6

Certifications du produit :	LROS (Lloyds register of shipping)CSAULDNVGLBV

Couple de fonctionnement :	0,05 N.m état électrique modifié par "F"

Couple de serrage :	0,8 1,2 N.m se conformer à EN 60947-1

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

Profil environnemental :	Profil environnemental du Produit

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Composition de l'appareil :	CorpsCollier de fixation

Matière des contacts :	Alliage d'argent (Ag/Ni)

Présentation du produit :	Sous-ensembles de base

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Utilisation des contacts :	Contacts standards

Régulation reach :	Déclaration REACh

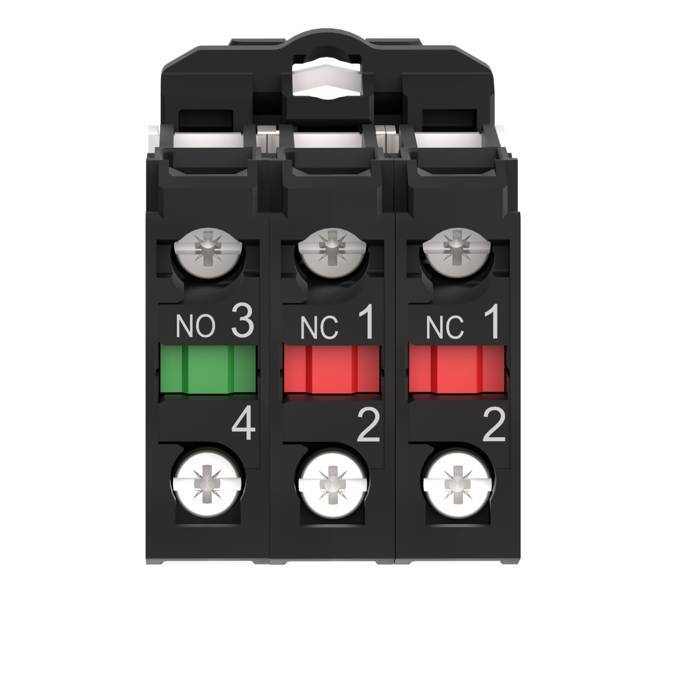

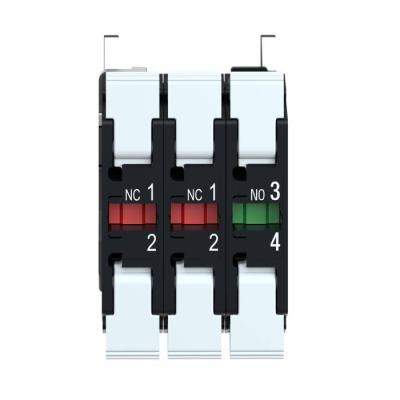

Description des contacts :	1 "F" + 2 "O"

Endurance mécanique :	5000000 cycle

Gamme de produits :	Harmony XB4

Finition du raccordement électrique :	borne à vis

Modèle :	intégrable

Description des bornes iso n°1 :	(11-12)NC

Température ambiante de stockage :	-40 70 °C

Température de l'air ambiant en fonctionnement :	-40 70 °C

Type de tête :	Standard

Longueur de l'emballage 3 :	26,5 cm

Garantie :	18 mois

Type du bloc de contact :	Unique

Hauteur de l'emballage 1 :	3,4 cm

Largeur de l'emballage 1 :	4,5 cm

Longueur de l'emballage 1 :	5,4 cm

Hauteur de l'emballage 3 :	3,4 cm

Largeur de l'emballage 3 :	4,5 cm

Matière de l'embase de fixation :	Zamak

Largeur hors tout cao :	30 mm

Hauteur hors tout cao :	47 mm

Profondeur hors tout cao :	37 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Poids de l'emballage 3 :	350 g

Nom de l'appareil :	ZB4

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	100

Type d'emballage 3 :	BB1

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant de fonctionnement nominal ca-15, 230 v (a) :	3,0

Nombre d'interrupteurs de signal d'erreur :	0,0

Nombre de contacts en tant que contacts à ouverture :	2,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Qc carton :	100

Traitement de protection :	TH

Qct :	CT

Vente par quantité indivisible :	1

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	5

Qc unité :	1

Qc boite :	5

Mots clés : ZB4BZ141 BZ141 ZB4BZ141 Harmony XB4 embase + 1F 2O raccorment vis etrier ZB2BZ141 corps bouton raccordement 3389110889420 schzb4bz141
