Sécurité des Machines » Schneider Electric » Modules De Sécurité

Information(s) non contractuelle(s)

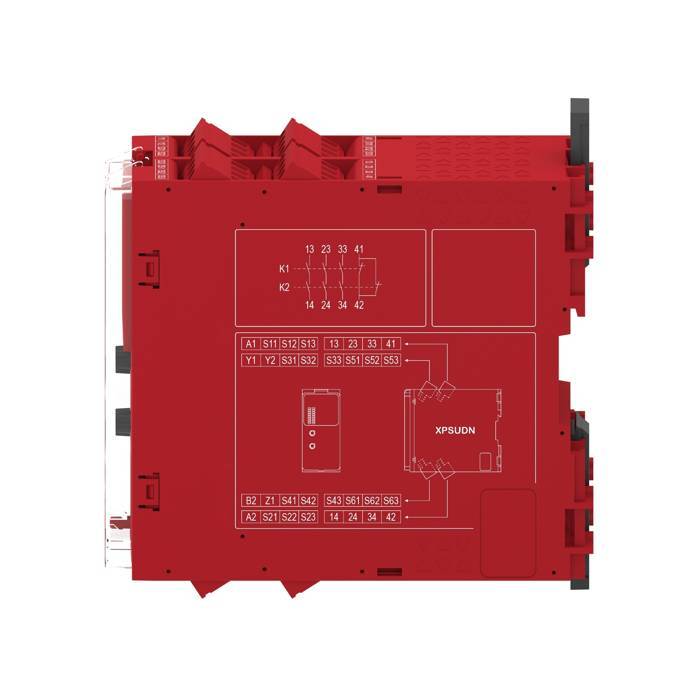

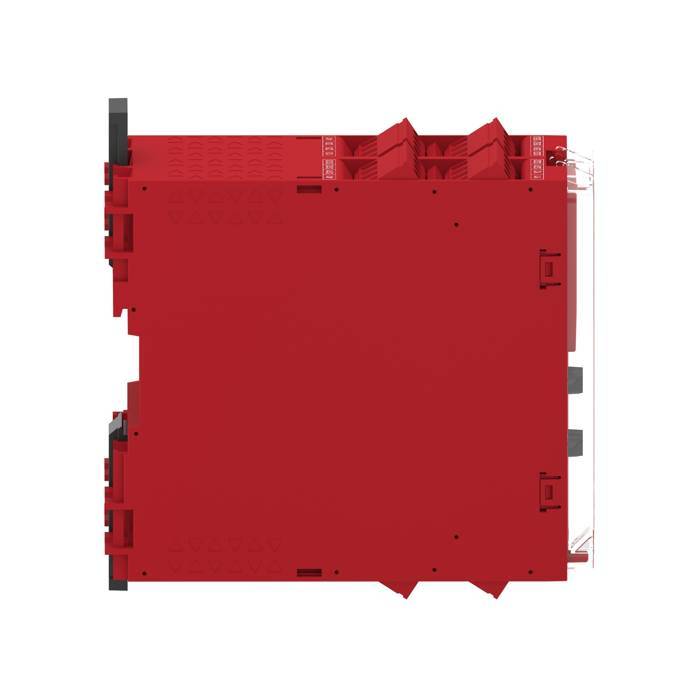

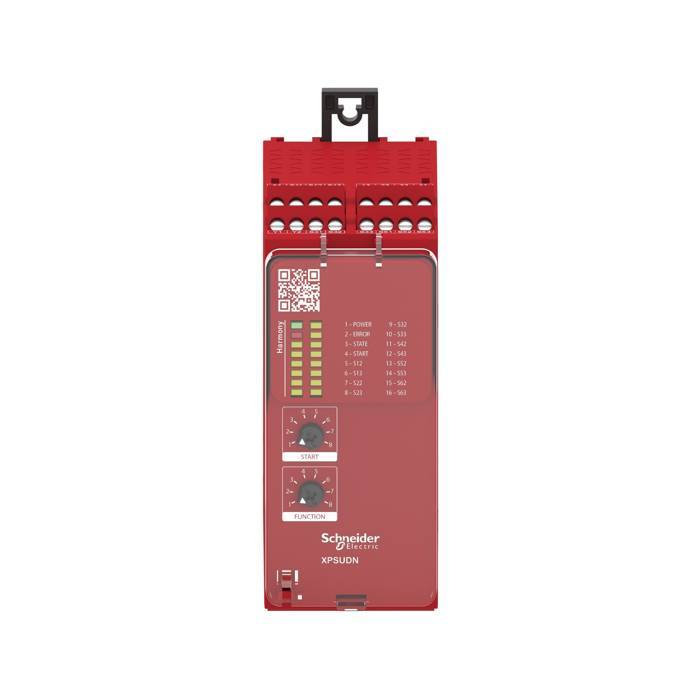

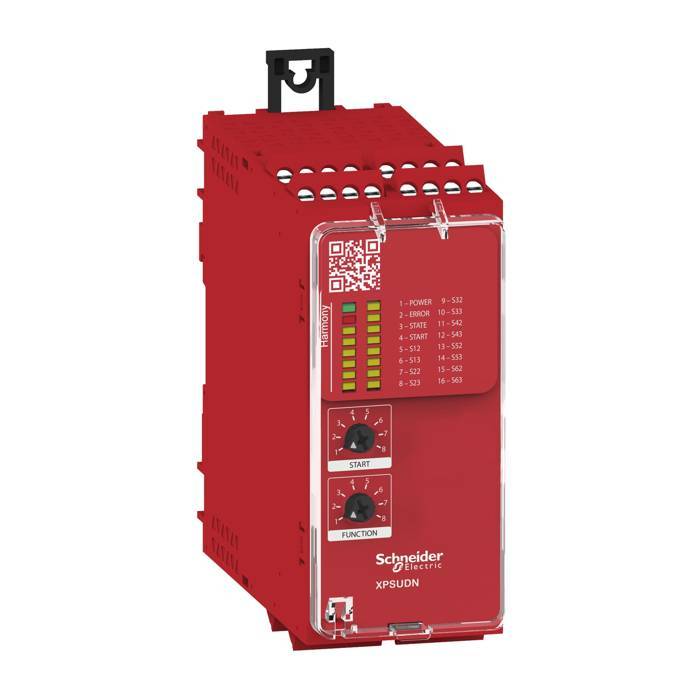

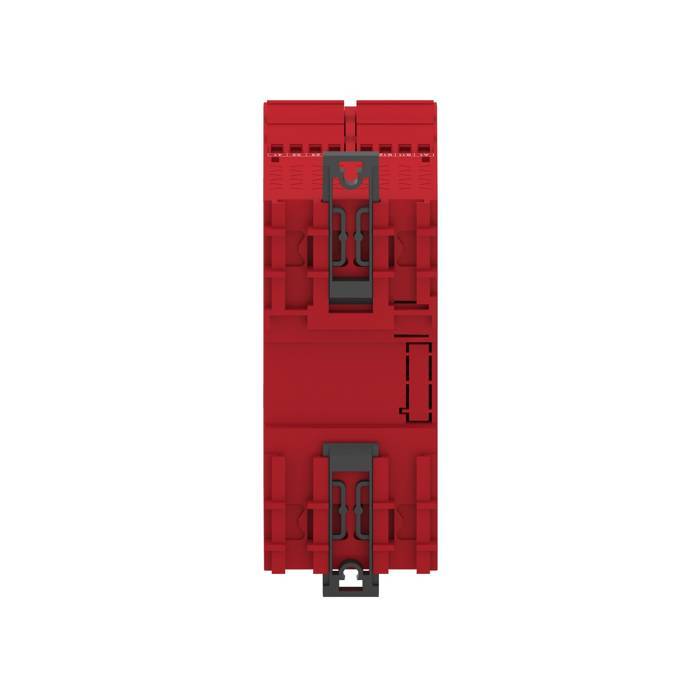

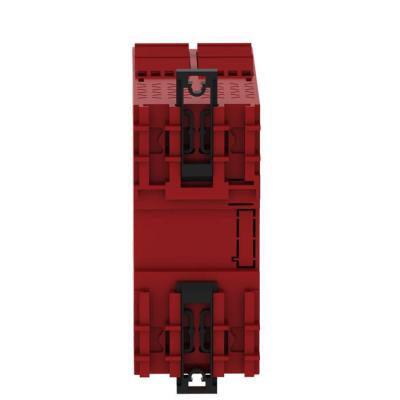

Preventa XPSU - module sécurité multifonctions - Cat4 - 3F 1O - 24V - vis

Mod sécu Cat4 3F1O 24V vis

Code article : SCHXPSUDN13AP

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	632,7240 € / U


	Prix unitaire net HT
	361,2221 € / U
	soit :
	433,4665 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489601737
Réf. fabricant : XPSUDN13AP

Informations complémentaires :
Preventa XPSU - module sécurité multifonctions - Cat4 - 3F
1O - 24V - vis - H100mmxL45mmxP120mm - IP20 (bornes), IP40
(enveloppe), IP54 (zone de montage) - type de démarrage :
automatique, manuel, surveillé

Signalisation locale :	pourpuissance ON LED (vert) pourerreur LED (rouge) pourdémarrage LED (jaune) pourstatut de

Niveau de sécurité :	Jusqu'à PL e/category 4 for normally open relay contact se conformer à ISO 13849-1Jusqu'à

Mode de raccordement :	Bornier débrochable à vis, 0,2 à 2,5 mm² rigide ou flexibleBornier débrochable à vis, 0,25

Données de fiabilité :	MTTFd > 30 years se conformer à ISO 13849-1Dcavg >= 99 % se conformer à ISO 13849-1PFHd =

Normes :	IEC 60947-5-1CEI 61508-1 functional safety standardIEC 61508-2 functional safety standardI

Fonction du module :	Bouton d'arrêt d'urgence avec 2 contacts "O"Surveillance du protecteur avec 1 ou 2 interru

Compatibilité de l'entrée numérique :	Normally closed circuit se conformer à ISO 14119Interrupteur de fin de course XC se confor

Calibre du fusible à associer :	10áA gG pour circuit de sortie à relais "F" se conformer à CEI 60947-14áA gG pour circuit

Degré de protection ip :	IP20 (bornes) se conformer à EN/IEC 60947-1IP40 (enveloppe) se conformer à EN/IEC 60947-1I

Utilisation module sécurité :	Monitoring antivalent contactsFor emergency stop, guard and light curtain monitoring

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ie) courant assigné d'emploi :	5áA AC-13áA AC-155áA DC-13áA DC-133áA AC-11áA AC-153áA DC-11áA DC-13

(uimp) tension assignée de tenue aux chocs :	4ákV catégorie de surtension II se conformer à EN/IEC 60947-1

(ui) tension d'isolement :	250áV (degré de pollution 2) se conformer à EN/IEC 60947-1

Type dÆentrée/sortie :	Semiconductor pulsed diagnostic output Z1, 20ámA

Température de fonctionnement :	-25à50á°C at 24 V AC-25à55á°C at 24 V DC

Type de circuit électrique :	NC pairPNP pairAntivalent pairOSSD pair

(us) tension d'alimentation :	24 V AC - 15...10 %24 V DC - 20...20 %

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de démarrage :	Automatic/manual/monitored

Profil de circularité :	Informations de fin de vie

Gamme de produits :	Harmony Safety Automation

Support de montage :	Rail DIN symétrique 35 mm

Puissance consommée en va :	10,5áVA 24 V CA 50/60 Hz

Courant minimum de sortie :	10ámA pour sortie relais

Humidité relative :	5à95á% sans condensation

Tension de sortie minimum :	12áV pour sortie relais

Type de protection en entrée :	Interne, électronique

Statut environnemental de l'offre :	Produit Green Premium

Type de produit ou équipement :	Module de sécurité

Régulation reach :	Déclaration REACh

Temps synchro entre entrées :	0,5 s2 s2.2 s4 s

Modèle :	appareil de base

Control outputs :	7 pulsed output

Puissance consommée en w :	4,5áW 24 V CC

Evaluation des entrées :	à deux canaux

Safety outputs :	3 NO + 1 NF

Finition du raccordement électrique :	borne à vis

Température ambiante de stockage :	-25à85á°C

Poids :	0,350ákg

Certifications du produit :	TÜVcULus

Poids de l'emballage 3 :	59,52ákg

Niveau de performance selon en iso 13849-1 :	niveau e

Maximum wire resistance :	500áOhm

Hauteur de l'emballage 1 :	13,5ácm

Largeur de l'emballage 1 :	13,5ácm

Longueur de l'emballage 1 :	13,5ácm

Largeur de l'emballage 2 :	13,3ácm

Longueur de l'emballage 2 :	15,3ácm

Garantie :	18 mois

Nom module sécurité :	XPSUDN

Profondeur :	120ámm

Hauteur :	100ámm

Hauteur de l'emballage 2 :	6,4ácm

Temps de réponse maximal sur ouverture des entrées :	20áms

Largeur :	45ámm

Poids de l'emballage (kg) :	450ág

Poids de l'emballage 2 :	460ág

Hauteur de l'emballage 3 :	80ácm

Largeur de l'emballage 3 :	60ácm

Longueur de l'emballage 3 :	80ácm

Hauteur (mm) :	100,0

Profondeur (mm) :	120,0

Type de tension d'actionnement :	AC/DC

(ith) courant thermique conventionnel :	16áA

Largeur (mm) :	45,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	24,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	128

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sans pvc :	Oui

Retardement du déclenchement (s) :	0,0

Avec homologation selon ul :	Oui

Avec pinces amovibles :	Oui

Avec entrée de démarrage :	Oui

Avec boucle de retour :	Oui

Nombre de sorties, orientées sur la sécurité, non retardées, avec contact :	4,0

Nombre de sorties, orientées sur la sécurité, retardées, avec contact :	0,0

Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur :	0,0

Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur :	0,0

Nombre de sorties, fonction de signalisation, non retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, retardées, avec contact :	0,0

Nombre de sorties, fonction de signalisation, non retardées, semiconducteur :	0,0

Nombre de sorties, fonction de signalisation, retardées, semiconducteur :	0,0

Montage possible sur barres profilées :	Oui

Adapté à la surveillance de commutateurs magnétiques :	Oui

Adapté à la surveillance de commutateurs de proximité :	Oui

Adapté à la surveillance de circuits d'arrêt d'urgence :	Oui

Adapté à la surveillance d'équipements de protection optoélectroniques :	Oui

Adapté à la surveillance de commutateurs de position :	Oui

Qc carton :	16

Qct :	CT

Safety inputs :	6

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Type de sécurité selon iec 61496-1 :	4

Sil conformément à iec 61508 :	3

Qc unité :	1

Mots clés : preventa xpsu module sécurité multifonctions cat vis xpsudn13ap 3606489601737 schxpsudn13ap
