Sécurité des Machines » Schneider Electric » Modules De Sécurité

Information(s) non contractuelle(s)

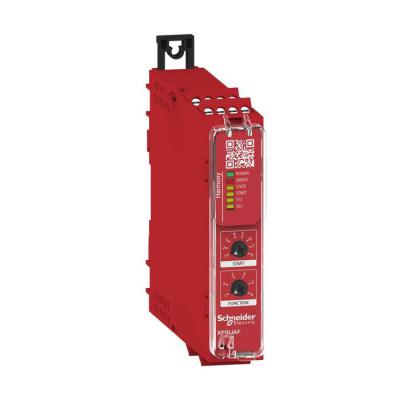

Preventa XPSU - module sécurité multifonctions - Cat4 - 3F - 24V - vis

Mod sécu Cat4 3SF 24V vis

Code article : SCHXPSUAF13AP

Disponibilité :
	7 U en stock


	Prix tarif catalogue fabricant TTC
	389,6160 € / U


	Prix unitaire net HT
	222,4318 € / U
	soit :
	266,9182 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489601614
Réf. fabricant : XPSUAF13AP

Informations complémentaires :
Preventa XPSU - module sécurité multifonctions - Cat4 - 3F
- 24V - vis - H100mmxL22,5mmxP120mm - IP20 (bornes), IP40
(enveloppe), IP54 (zone de montage) - type de démarrage :
automatique, manuel, surveillé

Gamme de produits :	Automatisme de sécurité Preventa

Fonction produit :	Module de sécurité Preventa

Nom module sécurité :	XPSUAF

Utilisation module sécurité :	Monitoring antivalent contactsFor emergency stop, guard and light curtain monitoring

Fonction du module :	Bouton d'arrêt d'urgence avec 2 contacts "O"Surveillance du protecteur avec 1 ou 2 interru

Niveau de sécurité :	Jusqu'à PL e/category 4 se conformer à ISO 13849-1Jusqu'à SIL3 se conformer à CEI 62061Jus

Données de fiabilité :	MTTFd > 30 years se conformer à ISO 13849-1Dcavg >= 99 % se conformer à ISO 13849-1PFHd =

Type de circuit :	NC pairPNP pairAntivalent pairOSSD pair

Mode de raccordement :	Bornier débrochable à vis, 0,2 à 2,5 mm² rigide ou flexibleBornier débrochable à vis, 0,25

(us) tension d'alimentation :	24 V AC - 15...10 %24 V DC - 20...20 %

Temps synchro entre entrées :	0,5 s2 s4 s

Type de démarrage :	Automatic/manual/monitored

Puissance consommée en w :	2,0 W 24 V CC

Puissance consommée en va :	5,0 VA 24 V CA 50/60 Hz

Type de protection en entrée :	Interne, électronique

Safety outputs :	3 F

Safety inputs :	2

Résistance de ligne maximum :	60 Ohm

Compatibilité de l'entrée numérique :	Normally closed circuit se conformer à ISO 14119Interrupteur de fin de course XC se confor

Type de sortie :	sortie relais, 250 V CA sortie relais, 250 V CA sortie relais, 24 V CC sortie relais, 24 V

(ie) courant assigné d'emploi :	5 A AC-13 A AC-155 A DC-13 A DC-13

Control outputs :	3 pulsed output

Type dÆentrée/sortie :	Semiconductor pulsed diagnostic output Z1, 20 mA

(ith) courant thermique conventionnel :	8:00 AM

Calibre du fusible à associer :	10 A gG pour circuit de sortie à relais "F" se conformer à IEC 60947-1

Courant minimum de sortie :	10 mA pour sortie relais

Tension de sortie minimum :	15 V pour sortie relais

Temps de réponse maximal sur ouverture des entrées :	20 ms

(ui) tension d'isolement :	250 V (degré de pollution 2) se conformer à EN/IEC 60947-1

(uimp) tension assignée de tenue aux chocs :	4 kV catégorie de surtension II se conformer à EN/IEC 60947-1

Signalisation locale :	Puissance ON: LED (vert)Erreur: LED (rouge)Démarrage: LED (jaune)Statut de sécurité: LED (

Support de montage :	Rail DIN symétrique 35 mm

Profondeur :	120 mm

Hauteur :	100 mm

Largeur :	22,5 mm

Poids du produit :	0,200 kg

Normes :	IEC 60947-5-1CEI 61508-1 functional safety standardIEC 61508-2 functional safety standardI

Certifications du produit :	TÜVCULus

Degré de protection ip :	IP20 (bornes) se conformer à EN/IEC 60529IP40 (enveloppe) se conformer à EN/IEC 60529IP54

Température ambiante pour le stockage :	-25à85 °C

Humidité relative :	5à95 % sans condensation

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Largeur (mm) :	22,5

Modèle :	appareil de base

Hauteur (mm) :	100

Profondeur (mm) :	120

Avec homologation selon ul :	Oui

Avec pinces amovibles :	Oui

Avec entrée de démarrage :	Oui

Avec boucle de retour :	Oui

Nombre de sorties, orientées sur la sécurité, non retardées, avec contact :	3

Finition du raccordement électrique :	borne à vis

Montage possible sur barres profilées :	Oui

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	24

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24

Tension d'alimentation de courant nominal us cc (v) :	24

Type de sécurité selon iec 61496-1 :	4

Avec homologation tüv :	Oui

Catégorie selon en 954-1 :	4

Adapté à la surveillance de commutateurs magnétiques :	Oui

Adapté à la surveillance de commutateurs de proximité :	Oui

Adapté à la surveillance de circuits d'arrêt d'urgence :	Oui

Adapté à la surveillance d'équipements de protection optoélectroniques :	Oui

Adapté à la surveillance de commutateurs de position :	Oui

Niveau de performance selon en iso 13849-1 :	niveau e

Type de tension d'actionnement :	AC/DC

Evaluation des entrées :	à deux canaux

Sil conformément à iec 61508 :	3

Hauteur (mm) :	750

Largeur (mm) :	600

Profondeur (mm) :	800

Poids (g) :	50772

Ean :	43606489601612

Mots clés : preventa xpsu module sécurité multifonctions cat vis xpsuaf13ap 3606489601614 schxpsuaf13ap

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

222,4318 € / U HT
266,9182 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

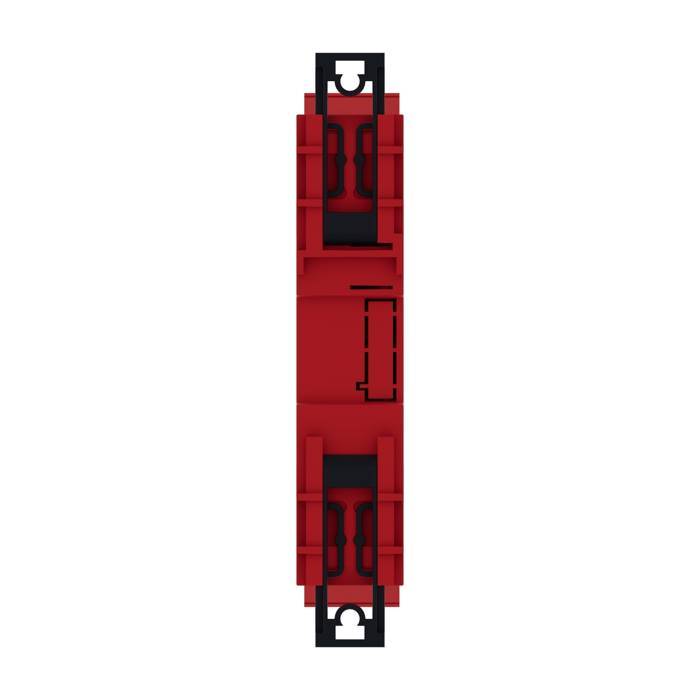

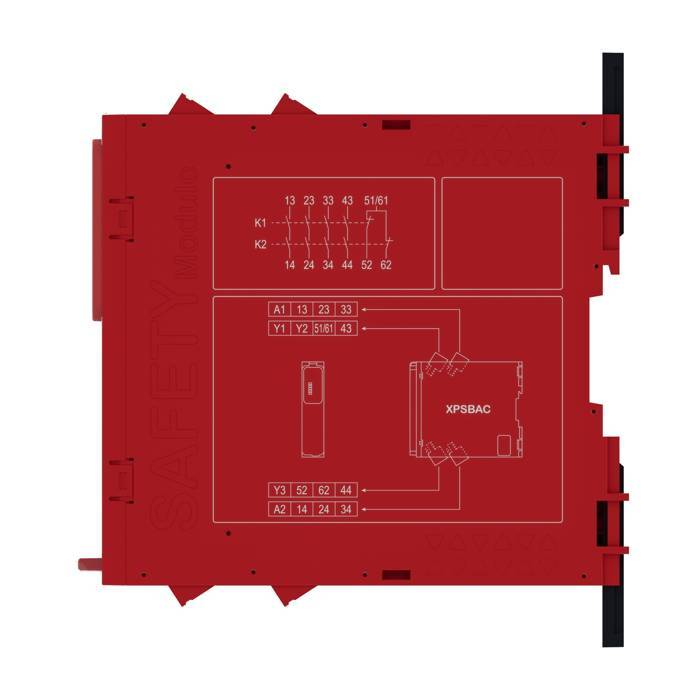

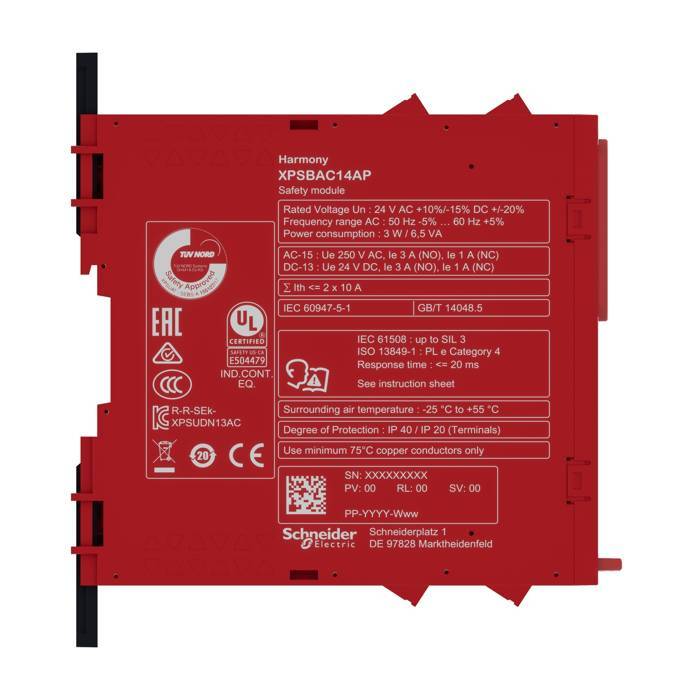

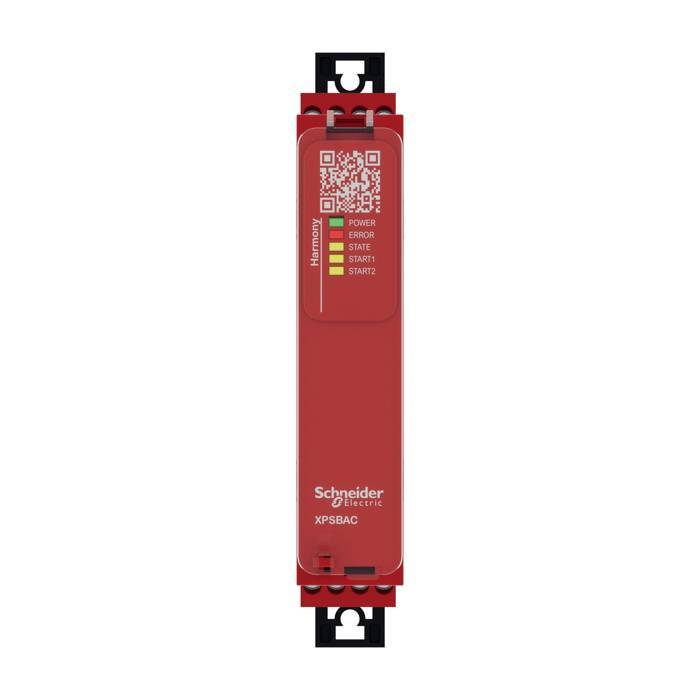

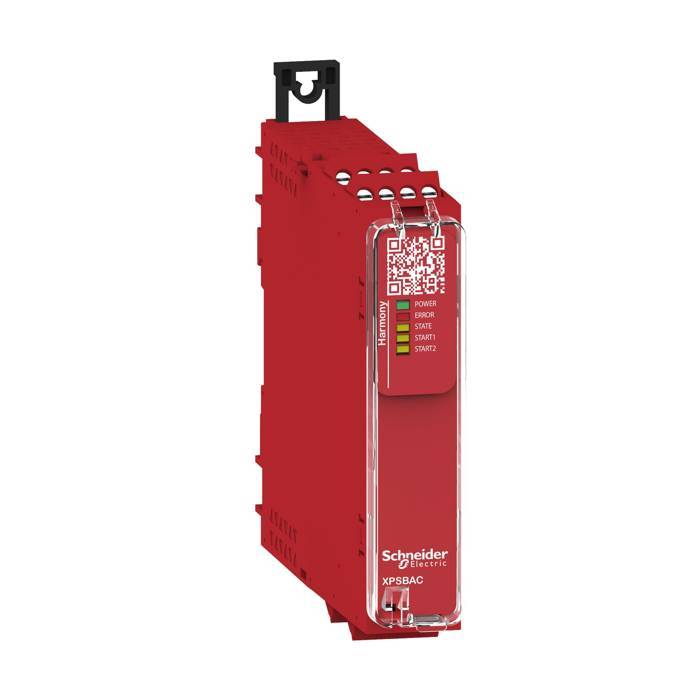

	SCHXPSBAC14AP Harmony XPSU-Module sécurité 3606482034013		173,6610 € / U HT 208,3932 € / U TTC	U	Ajouter

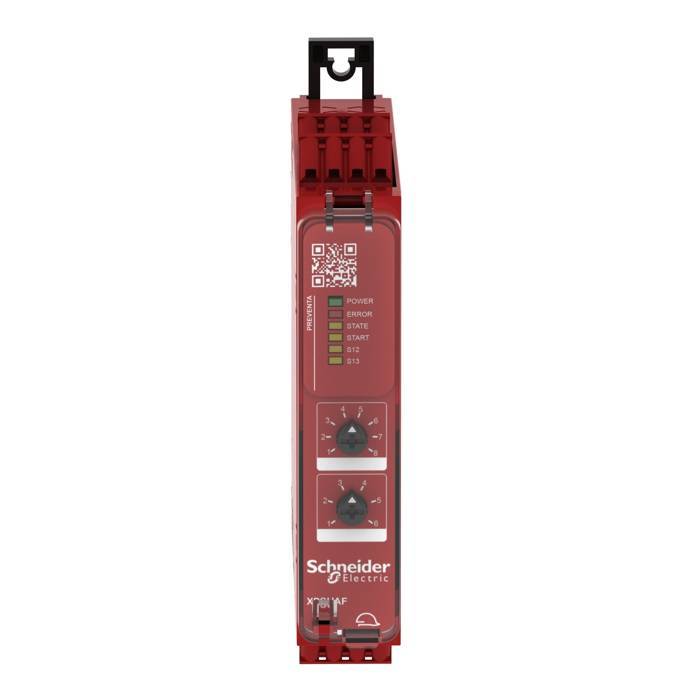

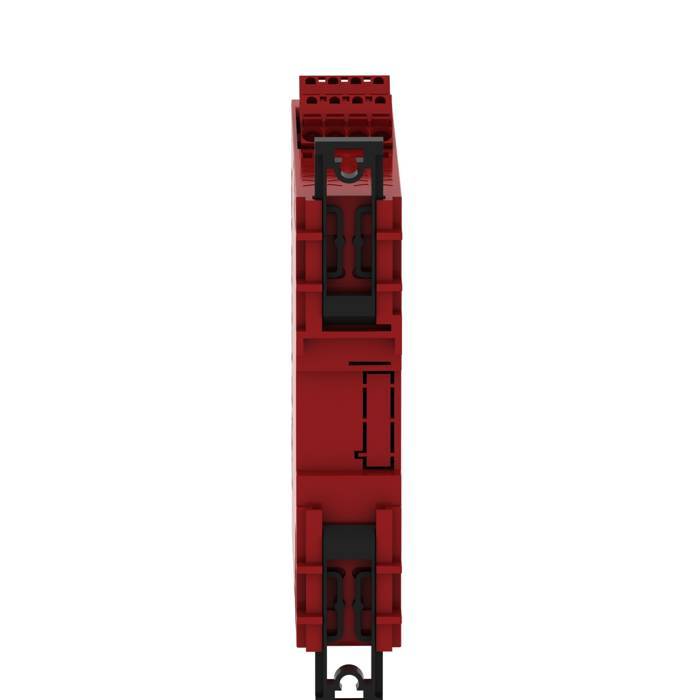

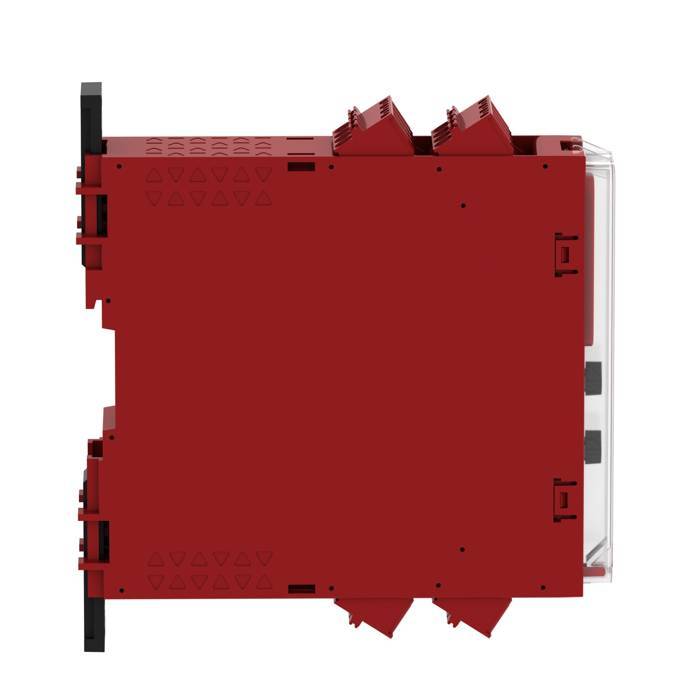

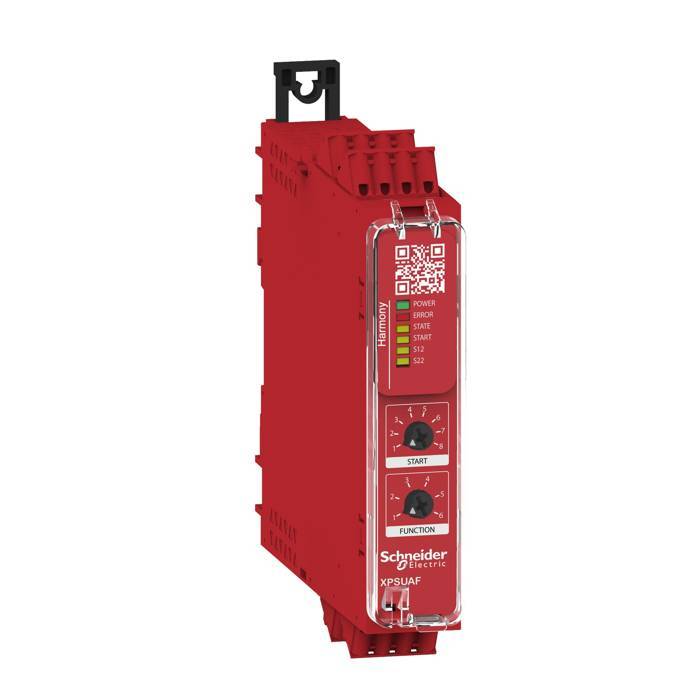

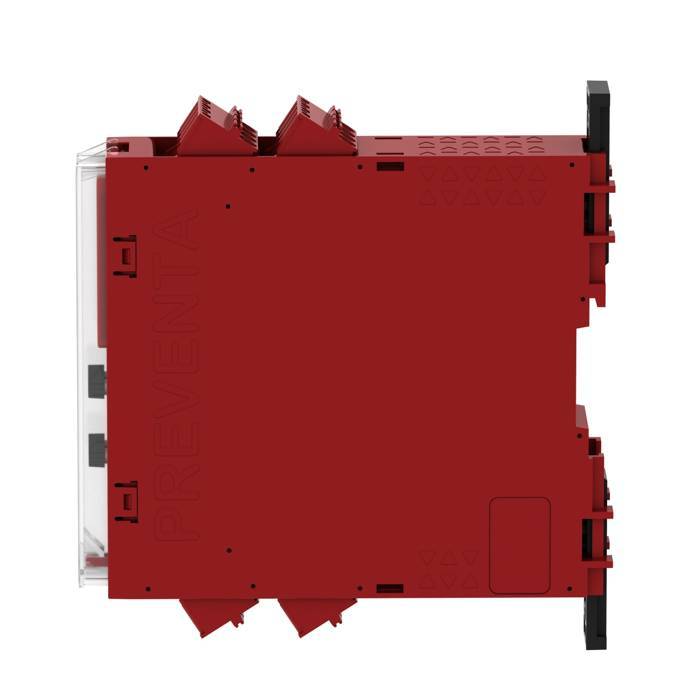

	SCHXPSUAF13AC Mod sécu Cat4 3SF 24V ressort 3606489601607		222,4318 € / U HT 266,9182 € / U TTC

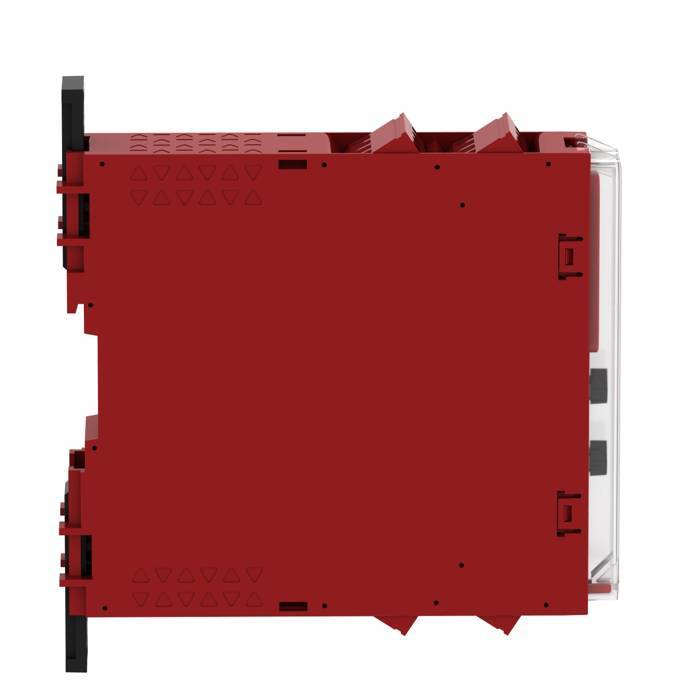

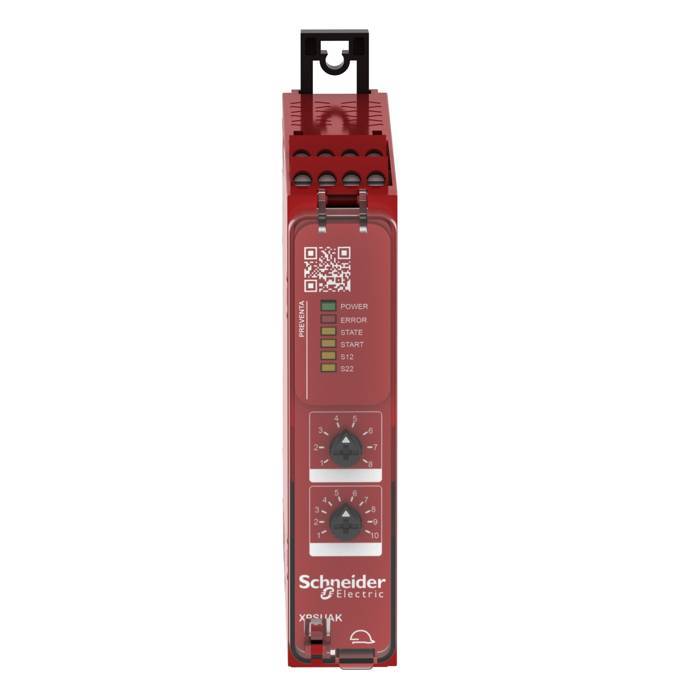

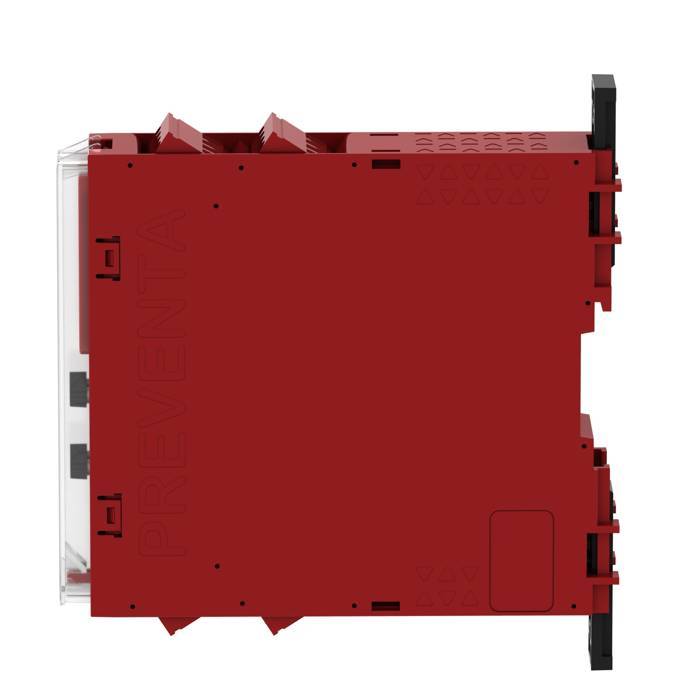

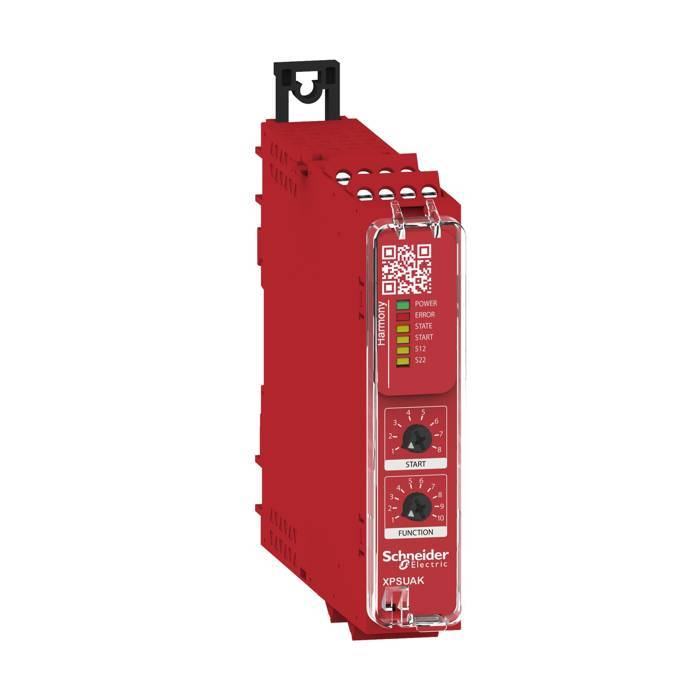

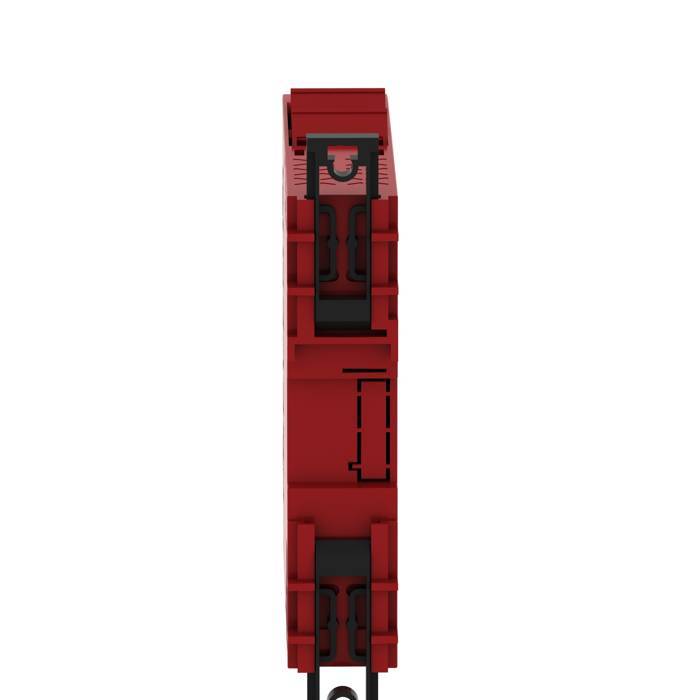

	SCHXPSUAK12AP Mod sécu Cat4 2F1O 24V vis 3606489601652		276,0120 € / U HT 331,2144 € / U TTC

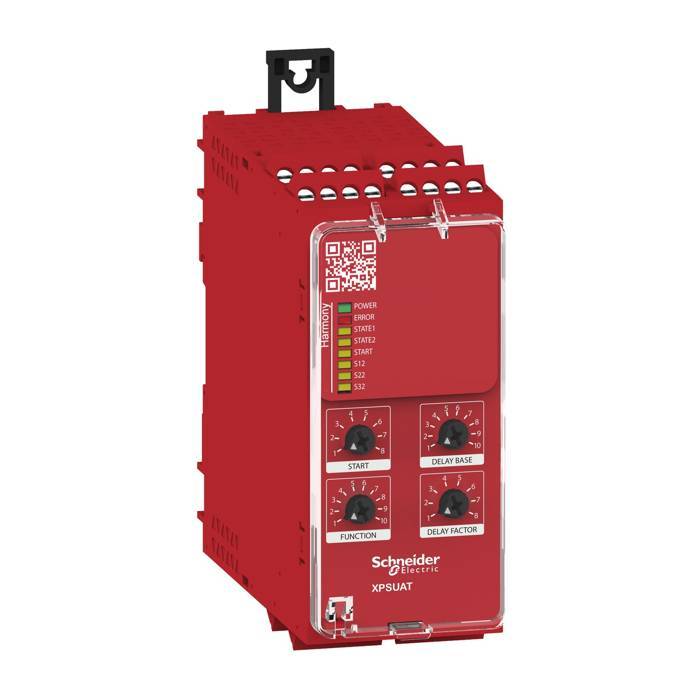

	SCHXPSUAT13A3AP Mod sécu Cat4 6F1O 24V vis 3606489601690		442,4384 € / U HT 530,9261 € / U TTC

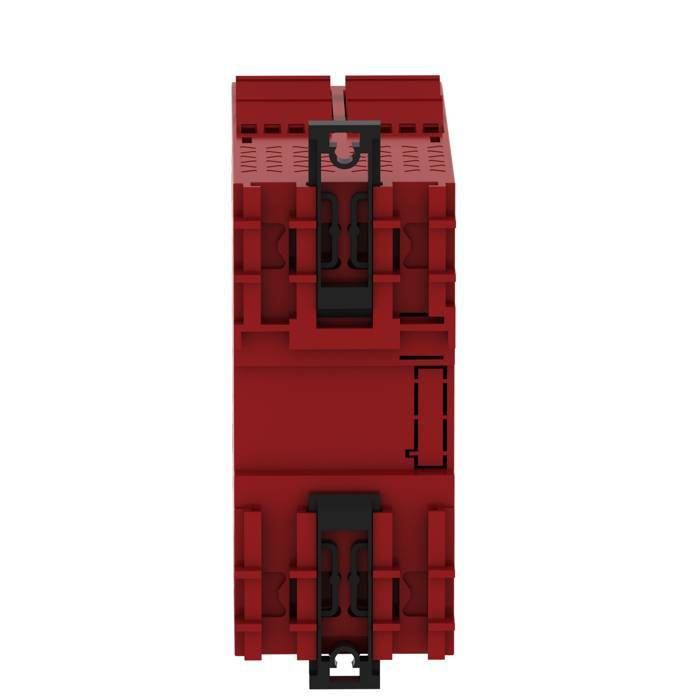

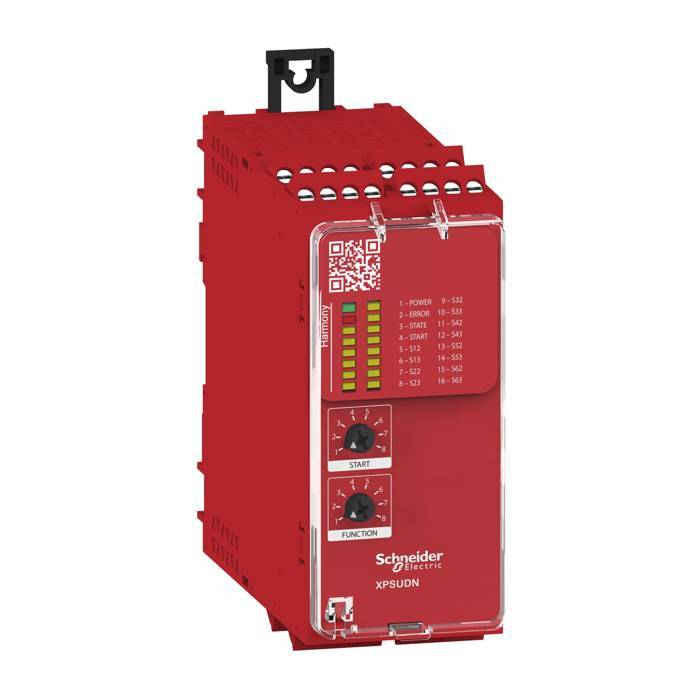

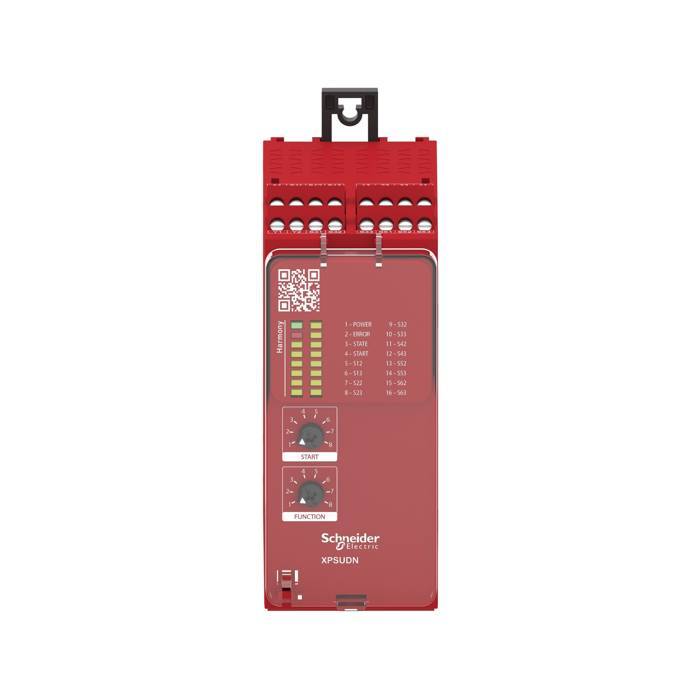

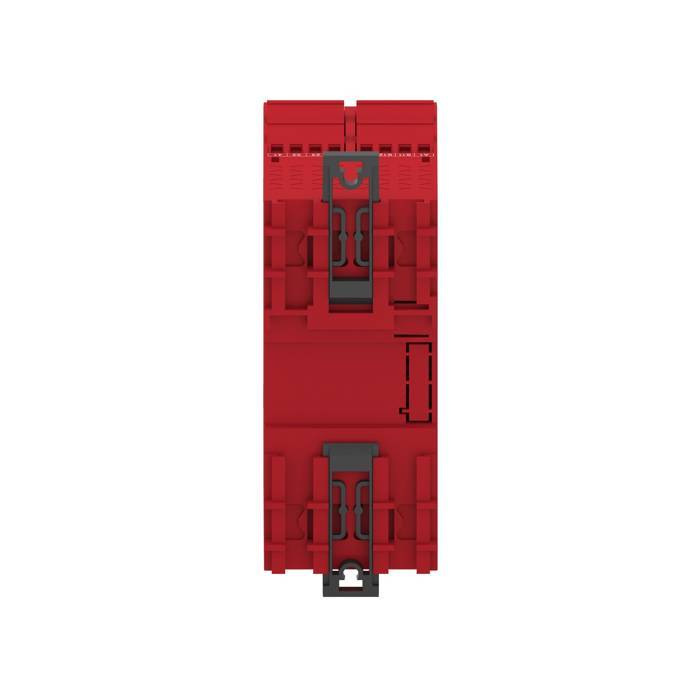

	SCHXPSUDN13AP Mod sécu Cat4 3F1O 24V vis 3606489601737		361,2221 € / U HT 433,4665 € / U TTC

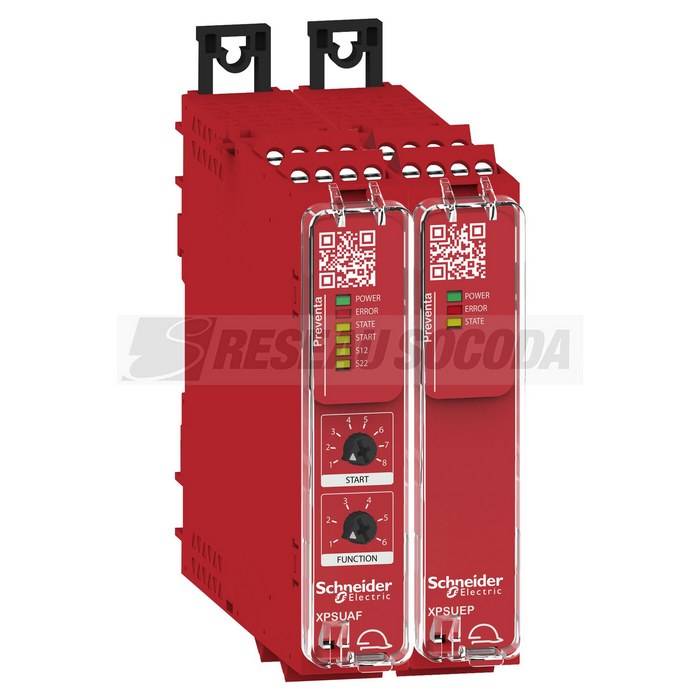

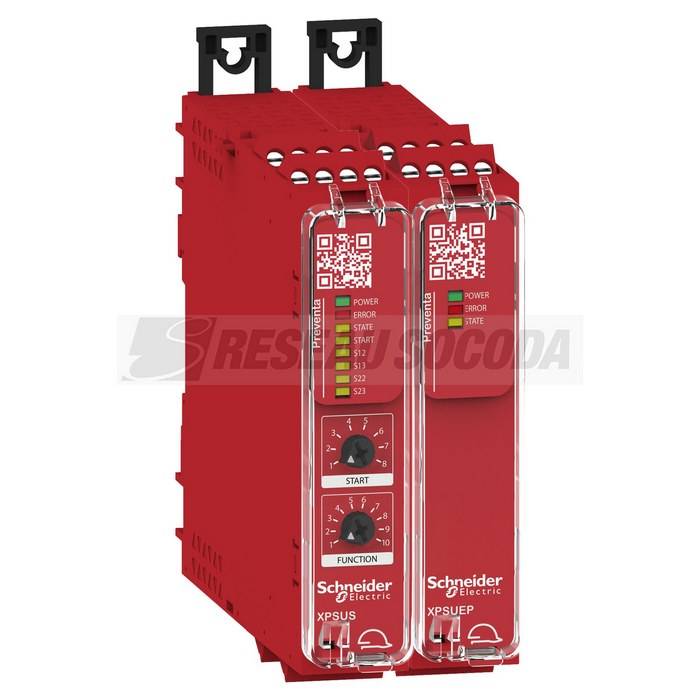

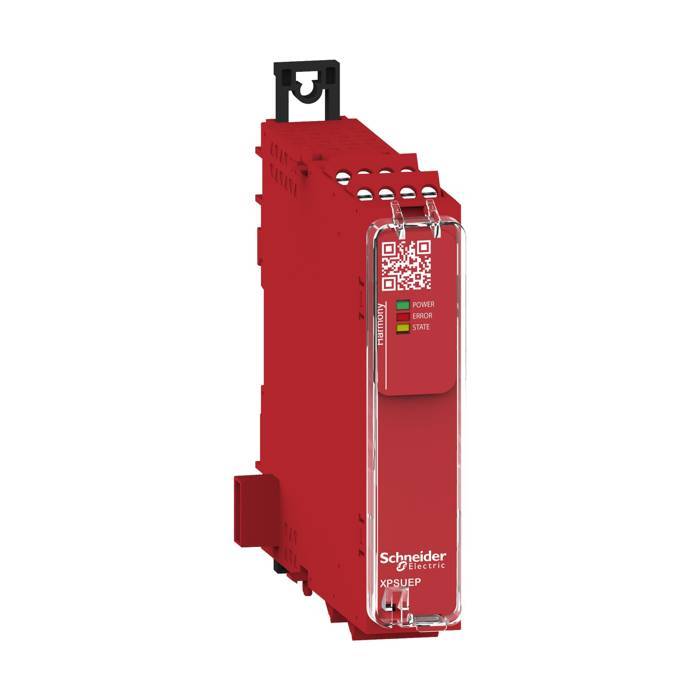

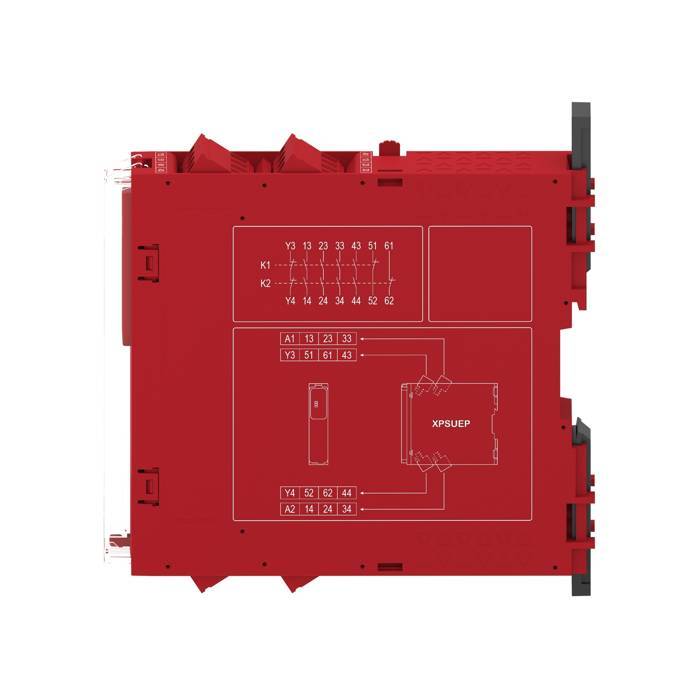

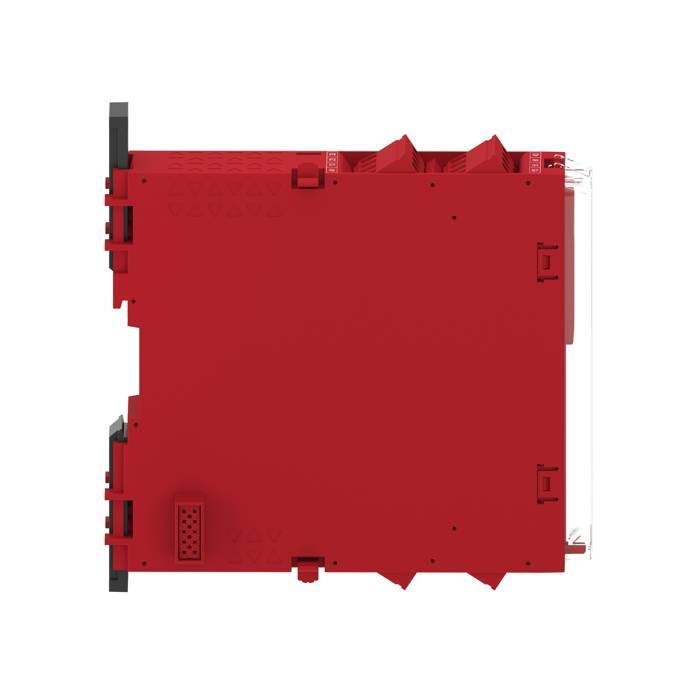

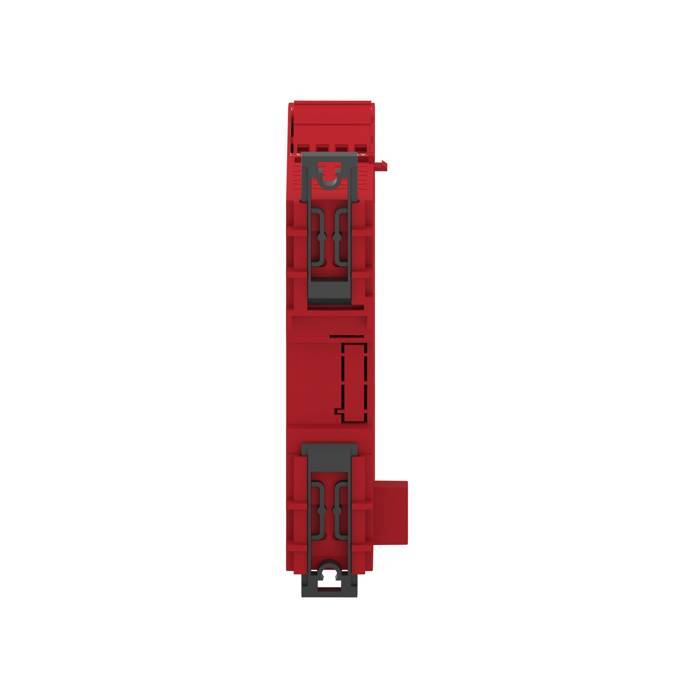

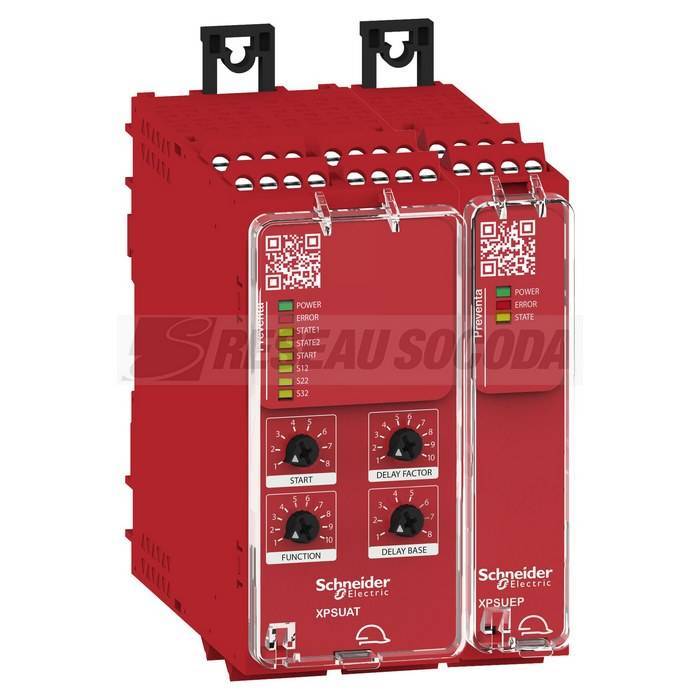

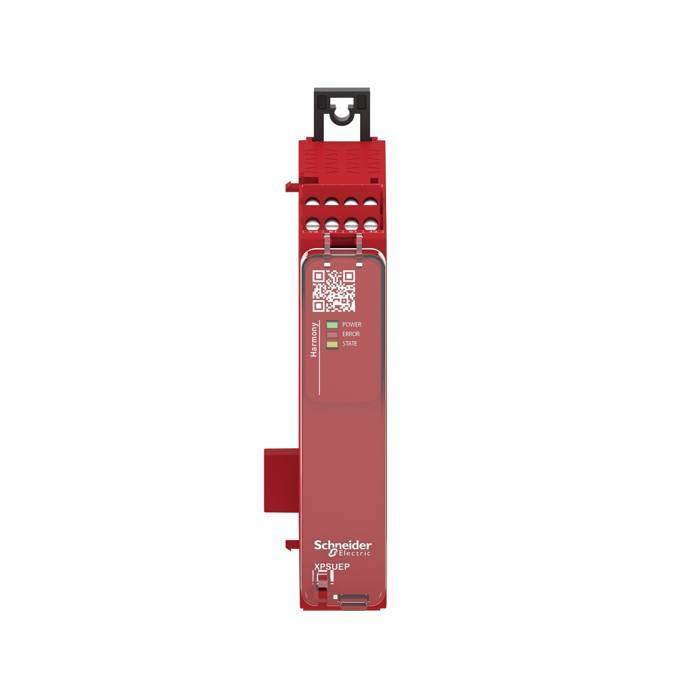

	SCHXPSUEP14AP Mod sécu Cat4 4F2O 24V vis 3606489601775		139,3179 € / U HT 167,1815 € / U TTC

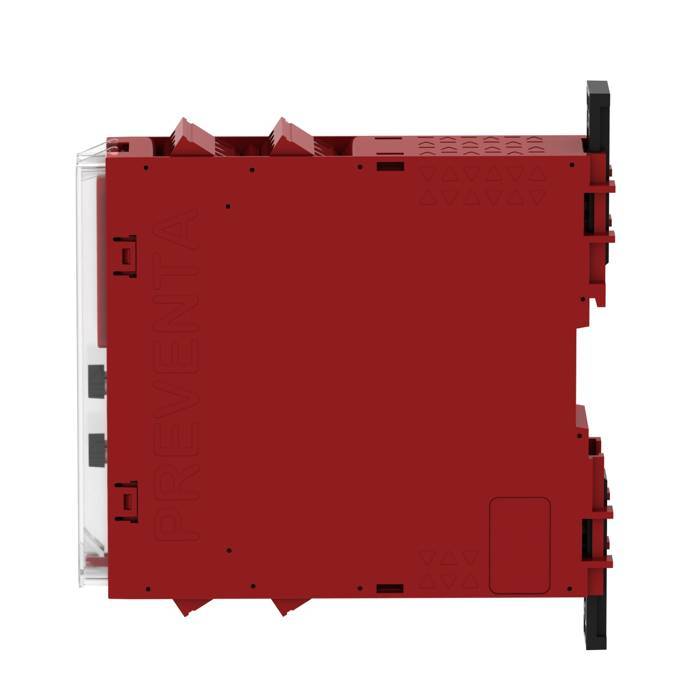

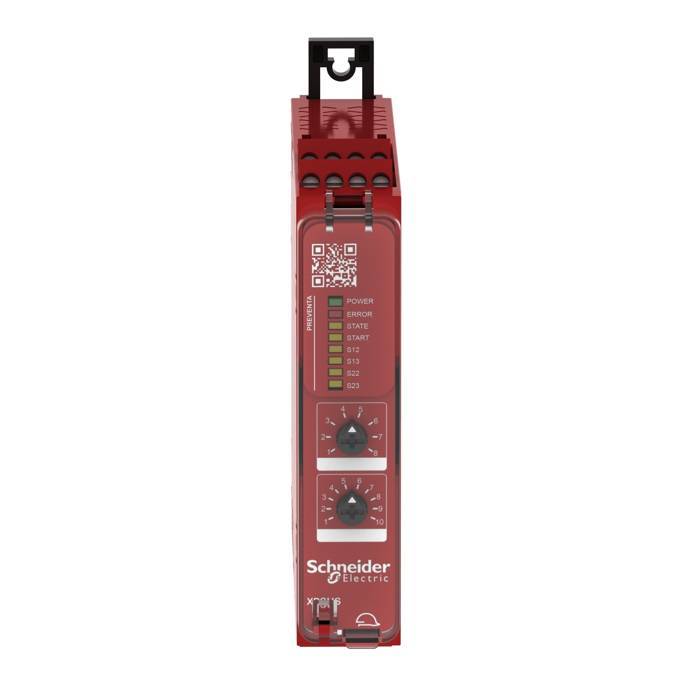

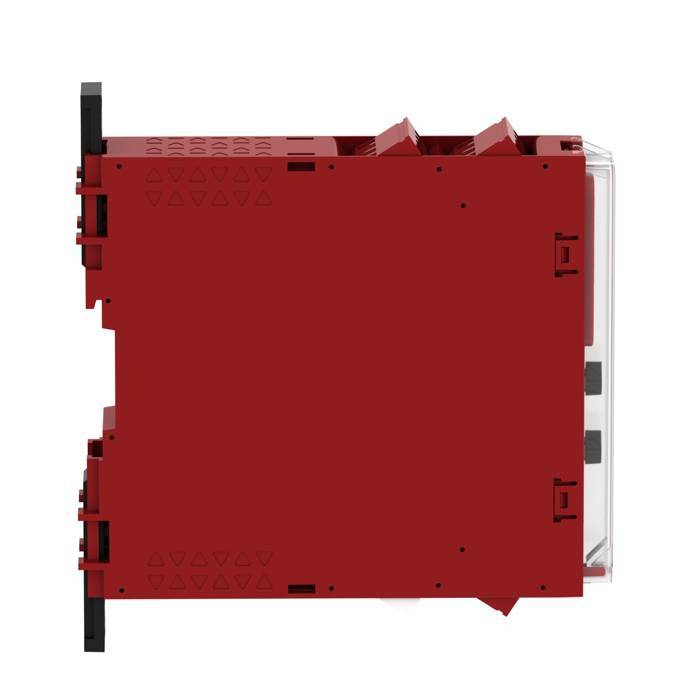

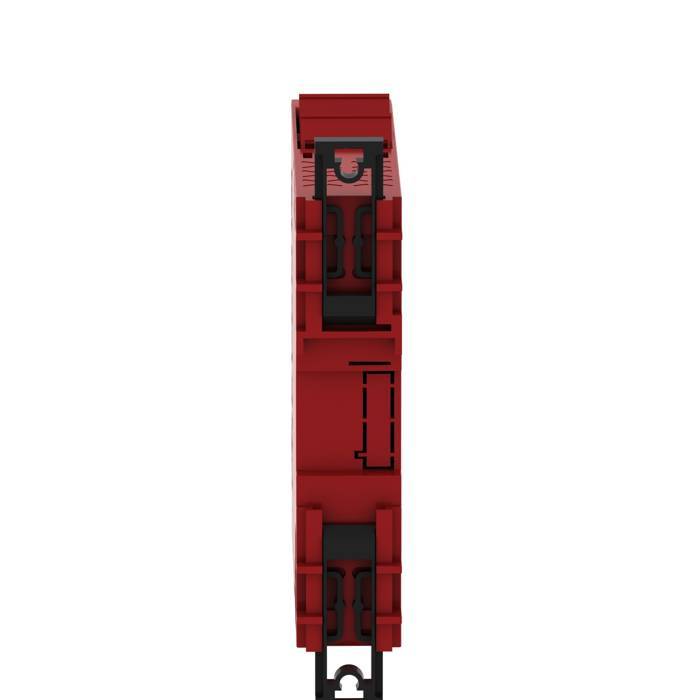

	SCHXPSUS12AP Mod sécu Cat4 2SF 24V vis 3606489601812		326,8723 € / U HT 392,2468 € / U TTC	U	Ajouter
