Dialogue Homme-Machine » Schneider Electric » Boîtes A Boutons

Information(s) non contractuelle(s)

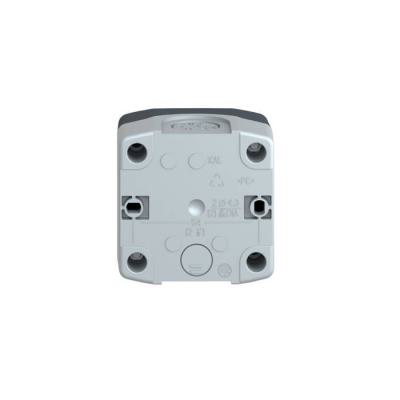

Harmony boite - 1 bouton tournant O22 à clé - 1F+1O

BOITE AVEC 1 BOUTON TOURN

Code article : SCHXALD144E

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	85,6680 € / U


	Prix unitaire net HT
	47,9830 € / U
	soit :
	57,5796 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110114058
Réf. fabricant : XALD144E

Fabriqué en France

Informations complémentaires :
Harmony boîte - 1 bouton tournant O22 à clé - 1F+1O - IP66,
IP67, IP69, IP69K - couleur de la base du boîtier : gris
clair (RAL 7035) - couleur du capot : gris foncé (RAL 7016)
- pour unités de commande et signalisation XB5 O 22 mm

Ip :	IP66 se conformer à CEI 60529IP67IP69IP69K

Matière :	Polycarbonate

Poids :	0,196 kg

Type :	Poste de commande complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Tenue aux chocs mécaniques :	30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de câble :	2 préperçages pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-ét

Fiabilité électrique :	< 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4 < 10exp(-8) à 17 V, 5 mA se confor

Normes :	EN/IEC 60947-1CSA C22.2 No 14EN/IEC 60947-5-4UL 508JIS C8201-5-1EN/IEC 60947-5-1EN/IEC 609

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Destination du produit :	Pour unités de commande et signalisation XB5 O 22 mm

Composition de la boite de commande :	1 bouton-tournant à clé 1 "O" + 1 "F" O-I marquage

Tenue aux vibrations :	5 gn (f= 12500 Hz) se conformer à CEI 60068-2-6

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Couple de serrage :	0,81,2 N.m se conformer à EN/IEC 60947-1

Valeur du couple :	0,14 N.m état électrique modifié par "F"

Description des opérateurs :	Interrupteur à clé "O-I" 1 "F" + 1 "O"

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à IEC 60536

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Emplacement repérage :	Marquage sur porte-étiquettes

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Application de la boîte pendante :	Fonction de démarrage/arrêt

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (Ag/Ni)

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Profil du dispositif de commande :	1 sélecteur à clé

Régulation reach :	Déclaration REACh

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Endurance mécanique :	1000000 cycle

Gamme de produits :	Harmony XALD

Positions de l'unité de commande :	2 positions

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Matériau du boîtier/corps :	plastique

Position de retrait de la clé :	A gauche

Garantie :	18 mois

Hauteur de l'emballage 1 :	7,2 cm

Longueur de l'emballage 1 :	7,2 cm

Largeur de l'emballage 1 :	10 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	XALD

Couleur de la partie supérieure du boîtier :	gris

Indice de protection (ip) :	IP66

Numéro de clé :	455

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de postes de commande :	1,0

Nombre de commutateurs-sélecteurs :	1,0

Nombre d'interrupteurs à clé :	1,0

Nombre de contacts à poussoir champignons :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Nb produits dans l'emballage 2 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALD144E D144E XALD144E Harmony boite 1 bouton tournant diam22 a cle 1F+1O clé 3389110114058 schxald144e
