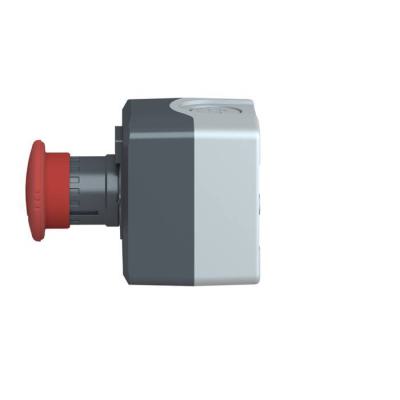

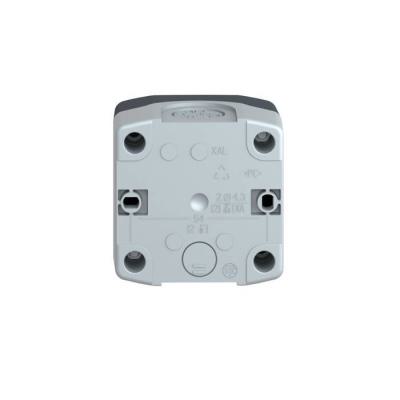

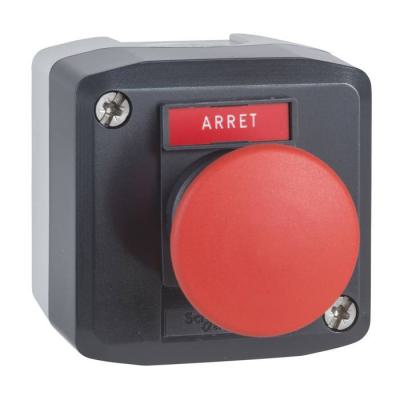

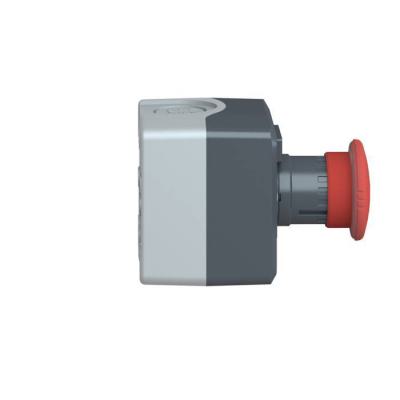

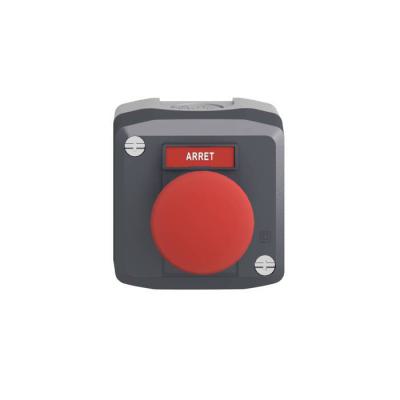

Harmony boite - 1 coup de poing rouge O40 - 1O - Arret

BOITE AVEC 1 BOUTON

Code article : SCHXALD164

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	53,1120 € / U


	Prix unitaire net HT
	29,7482 € / U
	soit :
	35,6978 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110113525
Réf. fabricant : XALD164

Informations complémentaires :
Harmony boite - 1 coup de poing rouge O40 - 1O - arrêt -
IP66, IP69, IP69K - couleur de la base du boîtier : gris
clair (RAL 7035) - couleur du capot : gris foncé (RAL 7016)
- pour unités de commande et signalisation XB5 O 22 mm

Ip :	IP66 se conformer à CEI 60529IP69IP69K

Matière :	Polycarbonate

Poids :	67,004 kg

Type :	Poste de commande complet

Durée de vie électrique :	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charg

(ie) courant assigné d'emploi :	6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-13 A à 240 V, AC-15, A600 se confor

Forme de la tête de vis :	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec p

Raccordement :	Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à v

Entrée de câble :	1 masque pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-étoupe

Fiabilité électrique :	< 10exp(-6) à 5 V et 1 mA se conformer à EN/IEC 60947-5-4 < 10exp(-8) à 17 V et 5 mA se co

Normes :	EN/IEC 60947-5-1CSA C22.2 No 14EN/IEC 60947-5-4JIS C8201-5-1UL 508EN/IEC 60947-5-5EN/IEC 6

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Composition de la boite de commande :	1 bouton-poussoir O 40 mm coup de poing, rouge 1 "O" ARRET marquage

Course d'actionnement :	1,5 mm (état électrique modifié par "O")4,3 mm (course totale)

Protection contre les courts-circuits :	10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

(ui) tension d'isolement :	600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

Destination du produit :	Pour unités de commande et signalisation XB5 O 22 mm

Tenue aux vibrations :	5 gn (f= 12500 Hz) se conformer à CEI 60068-2-6

Ouverture positive :	Avec se conformer à EN/CEI 60947-5-1 appendix K

Couple de serrage :	0,81,2 N.m se conformer à EN/IEC 60947-1

Force d'actionnement :	3,5 N état électrique modifié par "O"

Tenue au nettoyage haute pression :	7000000 Pa à 55 °C, distance : 0,1 m

(ith) courant thermique conventionnel :	10 A se conformer à EN/IEC 60947-5-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN/IEC 60947-1

Catégorie de surtension :	Classe II se conformer à CEI 60536

Profil environnemental :	Profil environnemental du Produit

Profil du dispositif de commande :	1 bouton-poussoir coup de poing

Régulation rohs chine :	Déclaration RoHS pour la Chine

Emplacement repérage :	Marquage sur porte-étiquettes

Tenue aux chocs ik :	IK03 se conformer à EN 50102

Profil de circularité :	Informations de fin de vie

Matière des contacts :	Alliage d'argent (Ag/Ni)

Couleur de la base du boîtier :	Gris clair (RAL 7035)

Couleur du capot :	Gris foncé (RAL 7016)

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Description des opérateurs :	"ARRET" rouge 1 NC

Régulation reach :	Déclaration REACh

Application de la boîte pendante :	Fonction d'arrêt

Tenue à l'environnement nema :	NEMA 13NEMA 4X

Endurance mécanique :	5000000 cycle

Gamme de produits :	Harmony XALD

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Matériau du boîtier/corps :	plastique

Poids de l'emballage 3 :	7,313 kg

Garantie :	18 mois

Longueur de l'emballage 1 :	9,7 cm

Hauteur de l'emballage 2 :	77 cm

Largeur de l'emballage 2 :	80 cm

Longueur de l'emballage 2 :	60 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Nom de l'appareil :	XALD

Hauteur de l'emballage 1 :	7 cm

Largeur de l'emballage 1 :	7 cm

Couleur de la partie supérieure du boîtier :	gris

Indice de protection (ip) :	IP66

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Nb produits dans l'emballage 2 :	320

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de postes de commande :	1,0

Nombre de commutateurs-sélecteurs :	0,0

Nombre de contacts à poussoir champignons :	1,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	0,0

Traitement de protection :	TH

Nb produits dans l'emballage 3 :	40

Qc carton :	40

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : XALD164 D164 XALD164 Harmony boite 1 coup poing rouge diam40 1O Arret XALB164 3389110113525 schxald164
